ASP.NET 简单的柱形图实现（附带示例）

对于一些内部系统的项目，各种图表是在所难免的，因为图表可以更加清晰的表达出想看到的数据。

因为之前从来没有做过关于图表的东西，唯一能想到的就是“验证码”，所以应该是一个思路，用GDI去搞。

数据懒着去搞了，记得前些日子在亚航官网查机票，就想到这些数据还挺适合做这个DEMO的，所以就先借用一下亚航的数据喽。

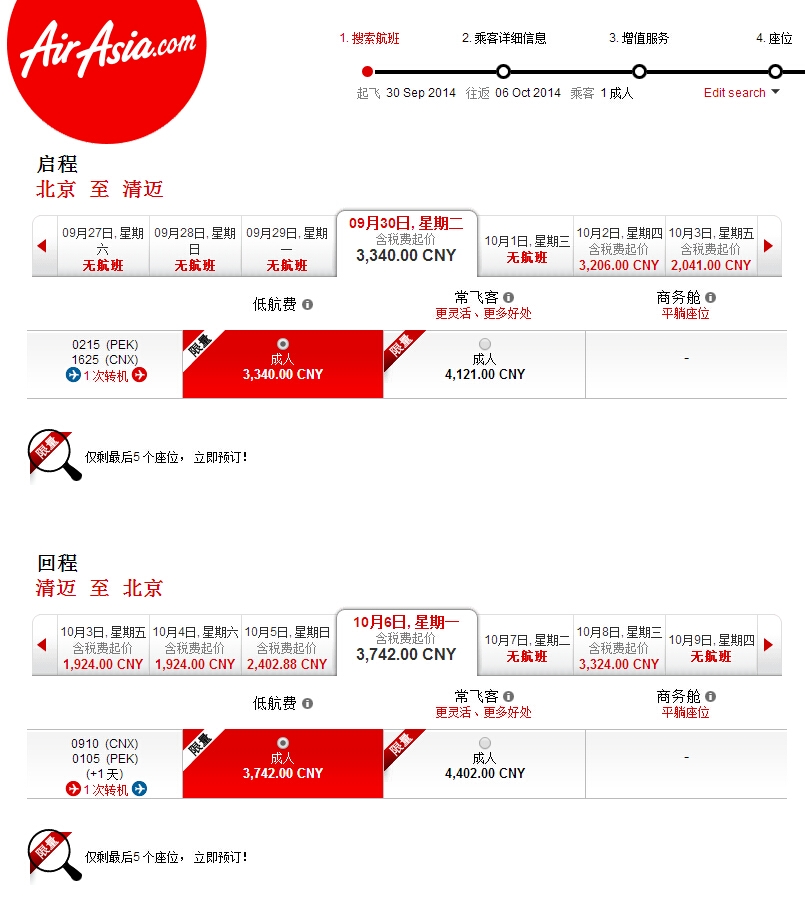

数据大概就是这样子的，日期及价钱。

我选了其中“9月27日-10月10日”正好两周的数据作为此次Demo的测试数据。

原理就是跟实现验证码一模一样，通过给<img>标签修改src属性来操作柱形图的变化，src属性导向的页面是另外一个页，非显示柱形图本页。

然后就是如何利用GDI画柱形图。

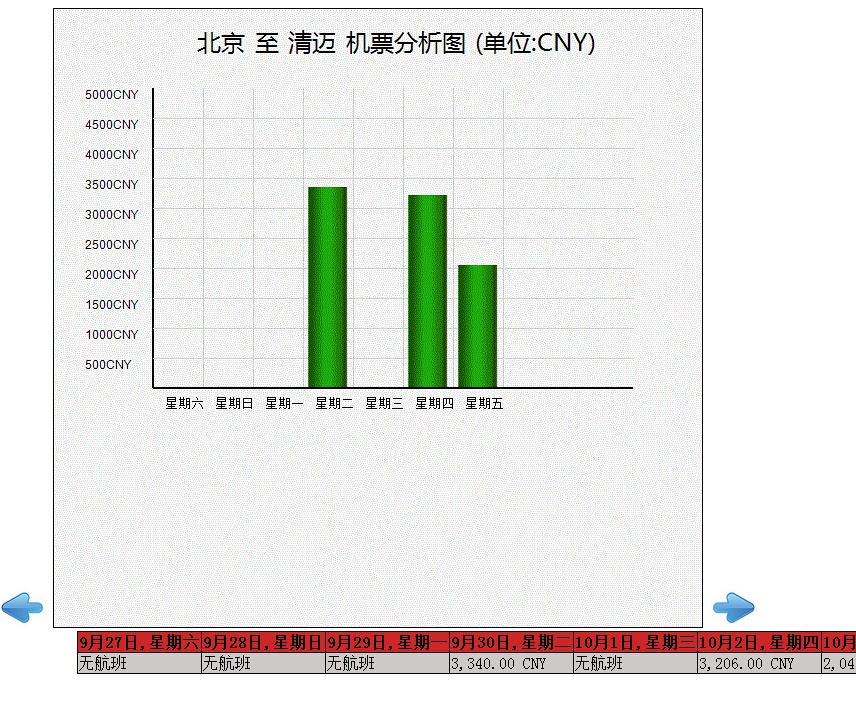

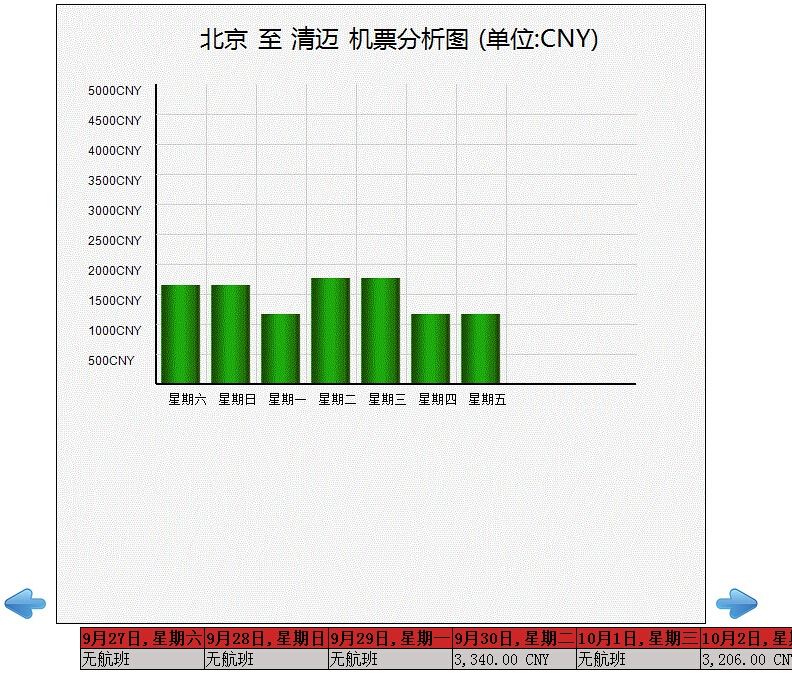

先上一下效果图：

下面看一下部分代码片段

html代码：

1 2 3 4 5 6 7 8 9 10 11

< body >      < form  id = "form1"  runat = "server" >      < div >          < asp:ImageButton  ID = "img_last"  runat = "server"  ImageUrl = "~/Left.jpg"  AlternateText = "Left"  OnClientClick = "return false;"  />          < img  id = "img_bar"  src = "GenerateImage.aspx?page_num=0&from=北京&to=清迈"  alt = ""  />          < asp:ImageButton  ID = "img_next"  runat = "server"  ImageUrl = "~/Right.jpg"  AlternateText = "Right"  OnClientClick = "return false;"  />      </ div >      < asp:HiddenField  ID = "hf_pagenum"  runat = "server"  Value = "0"  />      < asp:HiddenField  ID = "hf_recordnum"  runat = "server"  />      </ form > </ body >

js代码：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

$( function  () {                var  $pagenum = $( "#hf_pagenum" );              var  $recordnum = $( "#hf_recordnum" );                $( "#img_last" ).click( function  () {                  if  (parseInt($pagenum.val()) - 1 >= 0) {                      $pagenum.val(parseInt($pagenum.val()) - 1);                      $( "#img_bar" ).attr( "src" ,  "GenerateImage.aspx?page_num="  + $pagenum.val() +  "&from=北京&to=清迈" );                  }              })                $( "#img_next" ).click( function  () {                  if  (parseInt($pagenum.val()) + 1 < parseInt($recordnum.val())/7) {                      $pagenum.val(parseInt($pagenum.val()) + 1);                      $( "#img_bar" ).attr( "src" ,  "GenerateImage.aspx?page_num="  + $pagenum.val() +  "&from=北京&to=清迈" );                  }              })            })

后台代码：

1、一些坐标点的声明

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26

private  readonly  int  WEEKDAYS = 7; //一周的天数      private  readonly  int  Y_UNIT_NUM = 10;      private  readonly  int  CHAR_X_LEFT = 110;      private  readonly  int  CHAR_X_TOP = 388;        private  readonly  int  CHAR_Y_LEFT = 30;      private  readonly  int  CHAR_Y_TOP = 79;        private  readonly  int  TITLE_LEFT = 140; //柱形图标题 起始X坐标      private  readonly  int  TITLE_TOP = 18; //柱形图标题 起始Y坐标      private  readonly  int  TIME_LEFT = 170; //柱形图日期 起始X坐标      private  readonly  int  TIME_TOP = 48; //柱形图日期 起始Y坐标        private  readonly  int  GRID_X_LEFT = 150; //背景网格 X左边位移      private  readonly  int  GRID_X_TOP = 80; //背景网格 X上边位移      private  readonly  int  GRID_X_BOTTOM = 380; //背景网格 X下边位移        private  readonly  int  GRID_Y_TOP = 110;      private  readonly  int  GRID_Y_LEFT = 100;      private  readonly  int  GRID_Y_RIGHT = 580;          private  readonly  int  GRID_UNIT_WIDTH = 50; //网格单元宽度      private  readonly  int  GRID_UNIT_HEIGHT = 30; //网格单元高度      private  readonly  int  DATA_UNIT_WIDTH = 40; //柱单元宽度      private  readonly  int  DATA_UNIT_HEIGHT = 30; //柱单元高度

2、筛选当页数据方法

为了是通过点击下一页，上一页按钮，对数据进行筛选，选出当页显示数据进行绘制

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

protected  DataSet QueryDisplayRecord( int  pagenum)      {          DataSet ds =  new  DataSet();          DataTable dt =  new  DataTable();          dt.Columns.Add( new  DataColumn( "date" ));          dt.Columns.Add( new  DataColumn( "price" ));          for  ( int  i = 7 * pagenum; i < (goStr.Count >= WEEKDAYS * (pagenum + 1) ? WEEKDAYS * (pagenum + 1) : goStr.Count); i++)          {              DataRow dr = dt.NewRow();              dr[ "date" ] = goStr.Keys.Take(i + 1).Last(); ;              dr[ "price" ] = goStr.Values.Take(i + 1).Last(); ;              dt.Rows.Add(dr);          }          ds.Tables.Add(dt);          return  ds;      }

哦，对了，这里用的是dictionary<string, string>暂时存的模拟数据，正常情况当然要是通过数据库了。

3、生成图片

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89

protected  void  CreateImage( string  from ,  string  to,  int  pagenum, DataSet ds)      {          Font font_Note =  new  System.Drawing.Font( "Arial" , 9, FontStyle.Regular); //x轴，y轴，解释内容字体    小字          Font font_GraphicName =  new  System.Drawing.Font( "微软雅黑" , 18, FontStyle.Regular); //图表名称 字体      大字          Font font_GraphicTime =  new  System.Drawing.Font( "微软雅黑" , 14, FontStyle.Regular); //图表时间 字体      大字          Brush brush_Blue =  new  SolidBrush(Color.Black); //蓝色线条          if  (ds !=  null )          {              int  height = 620, width = 650;                System.Drawing.Bitmap image =  new  System.Drawing.Bitmap(width, height);              Graphics g = Graphics.FromImage(image);              g.Clear(Color.White);              System.Drawing.Drawing2D.LinearGradientBrush brush =  new  System.Drawing.Drawing2D.LinearGradientBrush( new  Rectangle(0, 0, image.Width, image.Height), Color.LightGray, Color.LightGray, 1.2f,  true );              //调用FillRectangle方法使用指定颜色填充柱形图的内部              g.FillRectangle(Brushes.WhiteSmoke, 0, 0, width, height);              Brush brush1 =  new  SolidBrush(Color.Black);              //应用DrawString方法输出文字信息              g.DrawString( from  +  " 至 "  + to +  " 机票分析图 (单位:CNY)" , font_GraphicName, brush_Blue,  new  PointF(TITLE_LEFT, TITLE_TOP));              //画图片的边框线              g.DrawRectangle( new  Pen(Color.Black), 0, 0, image.Width - 1, image.Height - 1);              Pen mypen =  new  Pen(brush, 1);                //绘制横向线条              for  ( int  i = 0; i < WEEKDAYS; i++)              {                  g.DrawLine(mypen, GRID_X_LEFT + GRID_UNIT_WIDTH * i, GRID_X_TOP, GRID_X_LEFT + GRID_UNIT_WIDTH * i, GRID_X_BOTTOM);              }              Pen mypen1 =  new  Pen(Color.Black, 2);              g.DrawLine(mypen1, GRID_X_LEFT - GRID_UNIT_WIDTH, GRID_X_TOP, GRID_X_LEFT - GRID_UNIT_WIDTH, GRID_X_BOTTOM);              for  ( int  i = 0; i < Y_UNIT_NUM; i++)              {                  g.DrawLine(mypen, GRID_Y_LEFT, GRID_Y_TOP + GRID_UNIT_HEIGHT * i, GRID_Y_RIGHT, GRID_Y_TOP + GRID_UNIT_HEIGHT * i);              }              g.DrawLine(mypen1, GRID_Y_LEFT, GRID_Y_TOP + GRID_UNIT_HEIGHT * (Y_UNIT_NUM - 1), GRID_Y_RIGHT, GRID_Y_TOP + GRID_UNIT_HEIGHT * (Y_UNIT_NUM - 1));              //x轴              for  ( int  i = 0; i < WEEKDAYS; i++)              {                  g.DrawString(ds.Tables[0].Rows[i][0].ToString().Substring(ds.Tables[0].Rows[i][0].ToString().LastIndexOf( ',' ) + 1), font_Note, Brushes.Black, CHAR_X_LEFT + GRID_UNIT_WIDTH * i, CHAR_X_TOP);              }              //y轴              string [] money = {  "5000CNY" ,  "4500CNY" ,  "4000CNY" ,  "3500CNY" ,  "3000CNY" ,  "2500CNY" ,  "2000CNY" ,  "1500CNY" ,  "1000CNY" ,  "500CNY"  };              for  ( int  i = 0; i < Y_UNIT_NUM; i++)              {                  g.DrawString(money[i].ToString(), font_Note, Brushes.Black, CHAR_Y_LEFT, CHAR_Y_TOP + DATA_UNIT_HEIGHT * i);              }                int [] Count =  new  int [WEEKDAYS];              int  j = 0;              for  (j = 0; j < WEEKDAYS; j++)              {                  Count[j] = Convert.ToInt32(ds.Tables[0].Rows[j][1].ToString());              }              //显示柱状效果              ImageAttributes imgAtt =  new  ImageAttributes();              imgAtt.SetWrapMode(WrapMode.TileFlipXY); //为了使柱形图片无渐变色效果              for  ( int  i = 0; i < WEEKDAYS; i++)              {                  g.DrawImage(bitmap,  new  Rectangle(GRID_Y_LEFT + GRID_UNIT_WIDTH * i + (GRID_UNIT_WIDTH - DATA_UNIT_WIDTH) / 2, ( int )(380 - (Count[i] > 5000 ? 5000 : Count[i]) * 3F / 50F), 40, ( int )(Count[i] * 3F / 50F)), 0, 0, bitmap.Width, bitmap.Height, GraphicsUnit.Pixel, imgAtt);              }              //创建其支持存储区为内存的流              System.IO.MemoryStream ms =  new  System.IO.MemoryStream();              //将此图像以指定格式保存到指定流中              image.Save(ms, System.Drawing.Imaging.ImageFormat.Gif);              //清除缓冲区流中的所有内容输出              Response.ClearContent();              //设置输出MIME类型              Response.ContentType =  "image/Gif" ;              Response.BinaryWrite(ms.ToArray());          }          else          {              int  height = 380, width = 570;              System.Drawing.Bitmap image =  new  System.Drawing.Bitmap(width, height);              Graphics g = Graphics.FromImage(image);              g.Clear(Color.White);              //应用DrawString方法输出文字信息              g.DrawString( "无符合搜索条件数据" , font_GraphicName, brush_Blue,  new  PointF(140, 20));              //创建其支持存储区为内存的流              System.IO.MemoryStream ms =  new  System.IO.MemoryStream();              //将此图像以指定格式保存到指定流中              image.Save(ms, System.Drawing.Imaging.ImageFormat.Gif);              //清除缓冲区流中的所有内容输出              Response.ClearContent();              //设置输出MIME类型              Response.ContentType =  "image/Gif" ;              Response.BinaryWrite(ms.ToArray());          }      }

可能大家看的比较晕，因为全是一些坐标的计算，这个大家就不用太多考虑，就知道图表和柱形的一个思路就行了。

最后总结一下，其实画图指定是离不开一些点在图中位移的计算，这里最好是自己能在草纸上比划一下，设计一下，这样会画的更快一些，同时也不容易被一大堆的数据搞晕。另外一点就是数据这块，柱形的比例搞好就行了，公式大概就是H(格子的实际高度)/h(单位刻度表示的价钱)=X(柱形的高度，我们所有求的)/price(当前柱的实际表示价钱，数据库中存的)。最后也就是X= H*price/h 这样。

想做出更加完美，智能的图表还有许多地方可以改进：

1、y轴展示的刻度我们可以动态变化，根据所查询出数据的最大值进行刻度计算，找出合适的单位刻度

2、x轴可以做一个额外的注释（当然，这里就是星期，也不太用到），但是如果是一些内容的话，可以根据坐标范围做鼠标移上有提示那种。

3、可以把柱形做的再美一点，更加立体一些，当然，这是需要依靠美工的力量。



Demo地址：http://down.51cto.com/data/1878284
