本文介绍了NAT（网络地址转换）技术的基本概念及应用场景，包括静态NAT、EasyipNAT和NAT Server的具体配置方法，并解释了如何通过NAT解决IPv4地址短缺问题。

NAT :网络地址转换技术NAT（Network Address Translation）

将企业内网的私有地址转换成公有地址。使得用户的数据可以发到公网上来。还有端口映射功能。

注意：家用路由器tp-link 等都自带集成NAT功能，内网用户经过 tp-link转发时，全部会替换成WAN口的ip地址。

私网地址段
A 10.0.0.0/8
B 172.16.0.0-172.31.255.255
C 192.168.0.0/16

NAT+私有地址===>解决ipv4地址紧缺
ipv4 个数：2^32=42.9亿
ipv6地址：2^128=无穷大

注意：运营商拒绝接收源地址、或者目标地址是私网地址的报文。

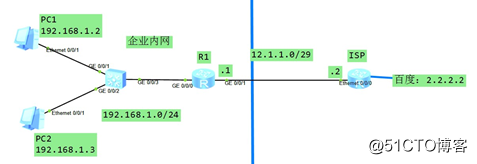

华为-NAT :网络地址转

基础配置：ip地址配置（略）

路由：
R1：ip route-static 0.0.0.0 0 12.1.1.2

ISP路由器：无权限配置任何路由。

① NAT之静态NAT static nat

R1：
global：全局公网
inside：内部内网私网

int  gi 0/0/1 (外网接口）
nat static global 12.1.1.3 inside 192.168.1.2
将192.168.1.2 出外网时转换成12.1.1.3

注意：静态nat 是“一对一”
注意：优点是外网的用户可以通过访问公网地址，直接访问内网 PC。PC发出的报文四层端口没有经过修改。
调试命令：

华为-NAT :网络地址转

② NAT 之 Easy ip NAT （常用）

R1:

acl  2000    配置acl匹配范围，acl允许的地址段才可以被nat转换
rule  permit source 192.168.1.0   0.0.0.255

注意：192.168.1.0 是内网的私有地址段。

int  gi 0/0/1 （连外网接口）
nat outbound  2000

特点1：可以允许企业的多个内网用户同时使用一个公网地址访问外网。
特点2：公网接口ip地址可以自动获取即公网地址不固定。内网地址直接转换成公网接口所在的地址。
特点3：使用源端口号（icmp报文利用序列号）来区分不同的内网PC。

NAT之 nat server （常用,将内网服务器的某个端口映射到公网）

interface GigabitEthernet0/0/1
ip address 12.1.1.1 255.255.255.248
nat server protocol tcp global 12.1.1.5 80 inside 192.168.1.200 80
nat server protocol icmp global 12.1.1.5 inside 192.168.1.200 （可选,允许外网的PC ping 内网的服务器）

注意1：将内网192.168.1.20 的80端口映射成公网地址12.1.1.5 的80端口
注意2：nat server 同时进行目标ip和目标端口的转换。
注意3：nat server配置里面的公网端口和内网端口可以不一致。
