小白最近在看KVM相关的资料，发现一个拓扑图，觉得很帅，于是就用PIC工具使用代码的方式把它给绘制出来了。不过这种方式的绘图，比较耗时，这幅拓扑图小白花费了一个小时才绘制出来，如果使用图形化的工具，估计十分钟左右就搞定了，不过小白还是喜欢这种方式的绘图。


先不说此种绘图方式的优点，先说一下此方法绘制图形的缺点：

  1. 绘制比较复杂的图形，此种方式就更耗时了；

  2. 需要规划好各个图形元素之间的相对位置。需要使用相对位置而不是绝对位置；

  3. 不支持中文（这是比较蛋疼的。可以使用asymptote、metapost、tikz等方式代替）；


那也说说优点吧：

  1. 绘图精确（肯定比鼠标精确，可以说是指哪打哪）

  2. 生成的图形是矢量格式（PDF或postscript格式）

  3. 生成后的图形可以直接插入到LaTeX文档中


废话少说，直接上代码：

.PS
h = .1
dh = .02
dw = .1
[
    Userspacetools: [
        boxht = 2.5*h; boxwid = 8*dw; boxrad = dh
        movewid = 2*dh
        A: box "virsh"; move
        B: box "virt-manager"; move
        C: box "virt-viewer"; move
        D: box "virt-install"; move
        E: box "other tools"
    ]
    Userspace: [
        boxht = 7*h; boxwid = 50*dw; boxrad = 2*dh
        AA: box
    ] with .c at Userspacetools.c + (0,h/1.8)
    F: "Userspace Management Tools" at last [].n - (0,h+2*dh)

Libvirt: box ht 4*h wid 25*dw "Libvirt" "(Libvirt API)" with .n at last [].s - (0,3*h)

Hypervisoroutline: [
    Virtualtype: [
        boxht = 2*h; boxwid = 12*dw; boxrad = dh
        movewid = 2*dh
        A: box "VMware"; move
        B: box "Xen"; move
        C: box "KVM"; move
        D: box "Hyper-V"
    ]
    Hypervisor: [
        boxht = 5*h; boxwid = 50*dw; boxrad = 2*dh
        AA: box
    ] with .c at Virtualtype.c + (0,h/1.8)
    F: "Hypervisor Layer" at last [].n - (0,h+2*dh)
] with .n at Libvirt.s - (0,3*h)

XXX: [
    VMwareoutline: [
        VMware: [
            boxht = 3.5*h; boxwid = 5*dw; boxrad = dh
            movewid = 2*dh
            VM1: box "Guest 1"; move
            VM2: box "Guest 2"
        ] with .n at Hypervisoroutline.Virtualtype.A.s - (0,3*h)
        box dashed ht last [].ht+dw wid last [].wid+dw at last []
    ]

    move 5*dh

    Xenoutline: [
        Xen: [
             boxht = 3.5*h; boxwid = 5*dw; boxrad = dh
             movewid = 2*dh
             VM1: box "Dom0" "Guest"; move
             VM2: box "DomU" "Guest"
        ]
        box dashed ht last [].ht+dw wid last [].wid+dw at last []
    ]

    move 5*dh

    Kvmoutline: [
        Kvm: [
             boxht = 1.75*h; boxwid = 5*dw; boxrad = dh
             movewid = 2*dh
             VM1: [
                   Qemu1: box "Qemu"
                   Guest01: box "Guest 1" with .n at Qemu1.s
             ]

             move

             VM2: [
                   Qemu1: box "Qemu"
                  Guest01: box "Guest 2" with .n at Qemu1.s
             ]
        ]
        box dashed ht last [].ht+dw wid last [].wid+dw at last []
    ]

    move 5*dh

    Hypervoutline: [
        Hyperv: [
            boxht = 3.5*h; boxwid = 5*dw; boxrad = dh
            movewid = 2*dh
            VM1: box "Guest 1"; move
            VM2: box "Guest 2"
        ]
        box dashed ht last [].ht+dw wid last [].wid+dw at last []
    ]
] with .n at last [].s - (0,3*h)

arrow from Userspacetools.A.s to Libvirt.nw
arrow from Userspacetools.B.s to 1/2 <Libvirt.nw,Libvirt.n>
arrow from Userspacetools.C.s to Libvirt.n
arrow from Userspacetools.D.s to 1/2 <Libvirt.n,Libvirt.ne>
arrow from Userspacetools.E.s to Libvirt.ne

arrow from Libvirt.s to 3rd [].Hypervisor.n

arrow from Hypervisoroutline.Virtualtype.A.s to XXX.VMwareoutline.VMware.n
arrow from Hypervisoroutline.Virtualtype.B.s to XXX.Xenoutline.Xen.n
arrow from Hypervisoroutline.Virtualtype.C.s to XXX.Kvmoutline.Kvm.n
arrow from Hypervisoroutline.Virtualtype.D.s to XXX.Hypervoutline.Hyperv.n

]
.PE

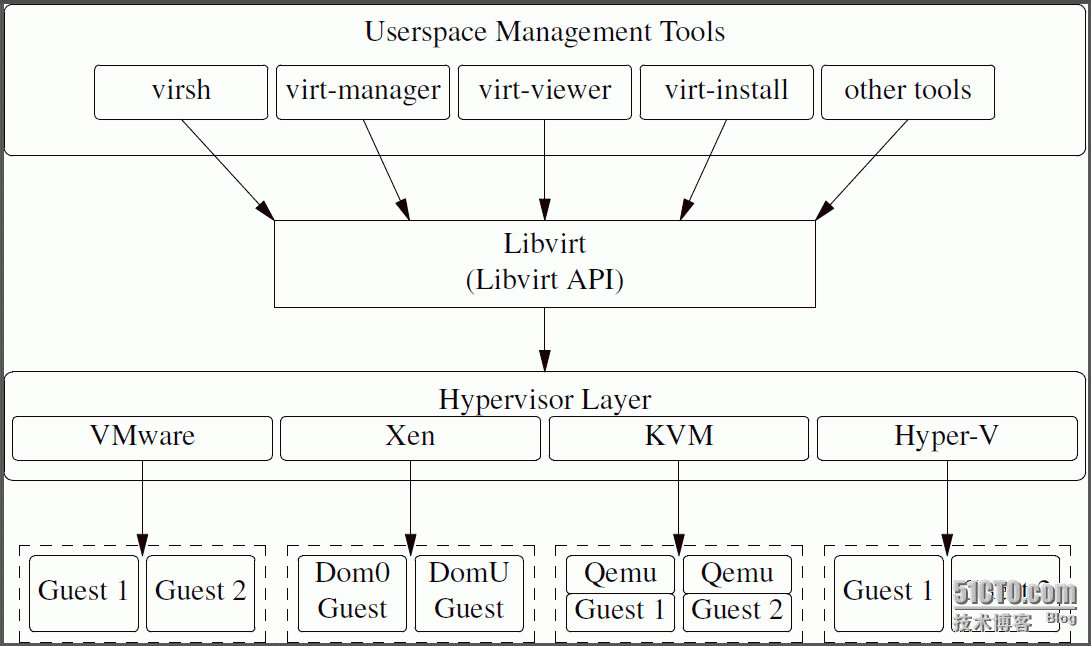

编译后的效果图为：
