一、状态图简介（Brief introduction）

状态图(Statechart Diagram)是描述一个实体基于事件反应的动态行为，显示了该实体如何根据当前所处的状态对不同的事件做出反应。

状态图主要用于描述一个对象在其生存期间的动态行为，表现为一个对象所经历的状态序列，引起状态转移的事件（Event），以及因状态转移而伴随的动作（Action）。

一般用状态机对一个对象的生命周期建模，重点在与描述状态图的控制流。

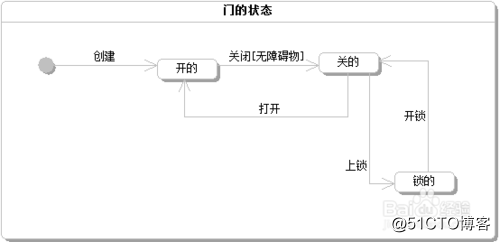

如下图例子，状态机描述了“门”对象的生存期间的状态序列


门有三种状态：开的、关的、锁的

门有四种事件：打开、关闭、锁门和开锁。



注意：

1、         并不是所有的事件都会引起状态的转移，比如当门是处于【开的】状态时，就不能进行【锁门】事件。

2、         转移（Transition）有警备条件，比如只有关门的条件需要没有障碍物才能满足时，才会响
