本文介绍如何使用Activiti 5.19.0.2版本进行工作流引擎的部署及配置。通过引入必要的Maven依赖，设置数据库连接，并配置activiti.cfg.xml文件来实现表的自动生成。该版本共生成25张表，涵盖流程定义、运行时数据、身份信息、历史数据和通用数据等方面。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、案例

本章案例使用activiti 5.19.0.2版本

　　1.1　　引入maven依赖

    <dependencies>
        <dependency>
            <groupId>junit</groupId>
            <artifactId>junit</artifactId>
            <version>4.12</version>
            <scope>test</scope>
        </dependency>


        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-engine</artifactId>
            <version>5.19.0.2</version>
        </dependency>

        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-spring</artifactId>
            <version>5.19.0.2</version>
        </dependency>

        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-bpmn-model</artifactId>
            <version>5.19.0.2</version>
        </dependency>

        <dependency>
            <groupId>mysql</groupId>
            <artifactId>mysql-connector-java</artifactId>
            <version>5.1.38</version>
        </dependency>

        <dependency>
            <groupId>javax.servlet</groupId>
            <artifactId>javax.servlet-api</artifactId>
            <version>4.0.0</version>
            <scope>provided</scope>
        </dependency>

    </dependencies>

　　1.2　　初始化

public class App
{

    @Test
    public void testCreateTable() {
        ProcessEngineConfiguration pec=ProcessEngineConfiguration.createProcessEngineConfigurationFromResource("activiti.cfg.xml");
        ProcessEngine pe=pec.buildProcessEngine();
    }
}

　　1.3　　配置activiti.cfg.xml

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xsi:schemaLocation="http://www.springframework.org/schema/beans   http://www.springframework.org/schema/beans/spring-beans.xsd">

  <bean id="processEngineConfiguration" class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">

    <property name="jdbcUrl" value="jdbc:mysql://localhost:3306/db_activiti" />
    <property name="jdbcDriver" value="com.mysql.jdbc.Driver" />
    <property name="jdbcUsername" value="root" />
    <property name="jdbcPassword" value="" />
 <!-- 配置模式  true 自动创建和更新表 -->
    <property name="databaseSchemaUpdate" value="true" />

  </bean>

</beans>

　　1.4　　执行以及结果

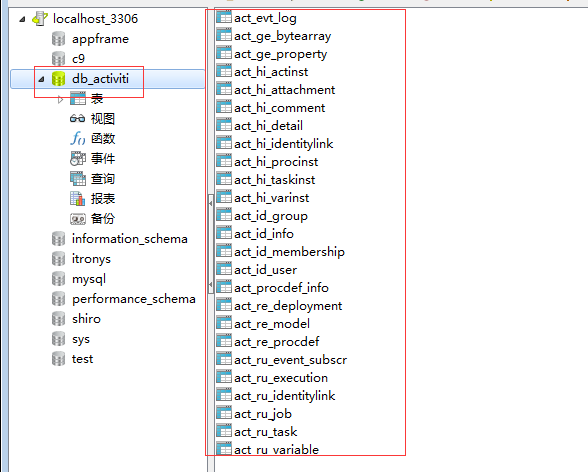

如图activiti 5.19.0.2版本的共生成了25张表，6.0.0好像会生成28张表。
上图中表的用途：
ACT_RE_*: 'RE'表示repository。这个前缀的表包含了流程定义和流程静态资源（图片，规则，等等）。
ACT_RU_*: 'RU'表示runtime。这些运行时的表，包含流程实例，任务，变量，异步任务，等运行中的数据。 Activiti只在流程实例执行过程中保存这些数据，在流程结束时就会删除这些记录。这样运行时表可以一直很小速度很快。
ACT_ID_*: 'ID'表示identity。这些表包含身份信息，比如用户，组等等。
ACT_HI_*: 'HI'表示history。这些表包含历史数据，比如历史流程实例，变量，任务等等。
ACT_GE_*: 'GE'表示general。通用数据，用于不同场景下，如存放资源文件。
