路由器综合路由配置

一、实验名称

路由器综合路由配置

二、实验内容

1.新建 Packet Tracer 拓扑图
2.PC 与交换机间用直连线连接； PC 与路由、路由与路由之间用交叉线连接。
3.在三层上划分 2 个 Vlan，运行 RIPV2 协议； R2 运行 OSPF 协议。
4.在路由器 R1 上左侧配置 RIPV2 路由协议；右侧配置 OSPF 协议。
5.在 R1 路由进程中引入外部路由，进行路由重分布。
6.将 PC1、 PC2 主机默认网关分别设置为与直接网络设备接口 IP 地址。
7.验证 PC1、 PC2 主机之间可以互相通信；

三、实验过程

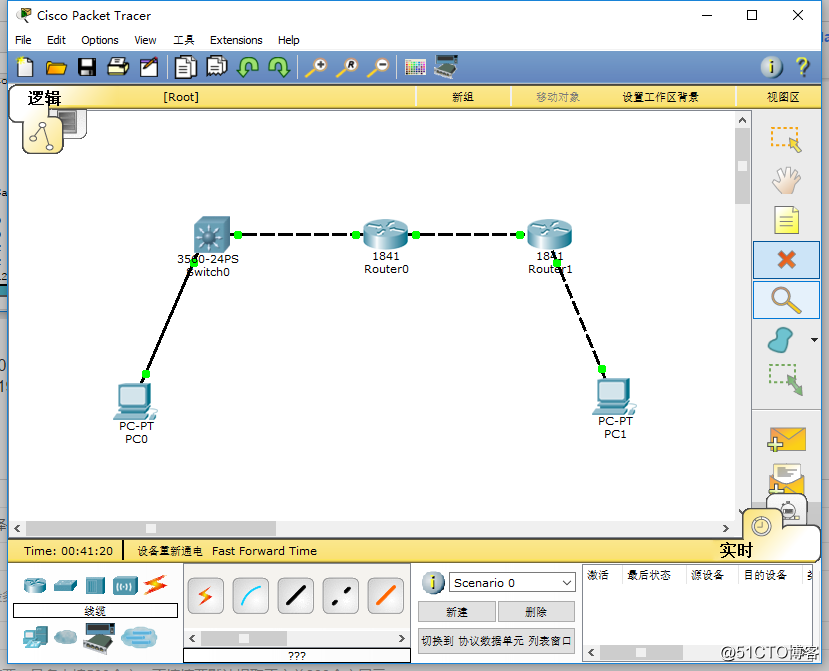

1.将PC 2 台、Router_1841 2 台、Switch_3560 1 台用直通线、交叉线互联

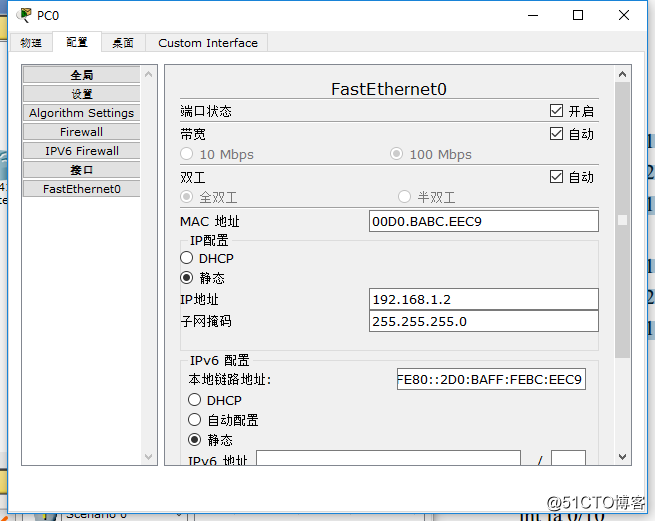

2.配置两台PC的IP地址和网关

PC0
IP: 192.168.1.2
Submask: 255.255.255.0
Gageway: 192.168.1.1
PC1
IP: 192.168.4.2
Submask: 255.255.255.0
Gageway: 192.168.4.1

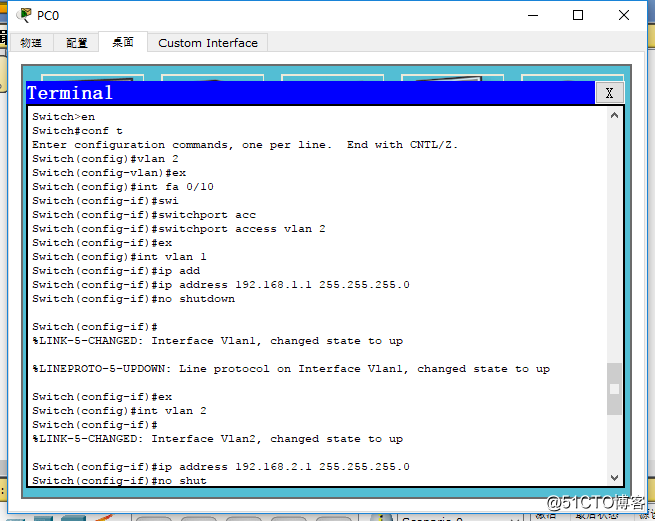

3.配置switch0

en
conf t
vlan 2
exit
int fa 0/10
switchport access vlan 2
exit
int vlan 1
ip address 192.168.1.1 255.255.255.0
no shutdown
exit
int vlan 2
ip address 192.168.2.1 225.255.255.0
no shutdown
end
show int vlan 1

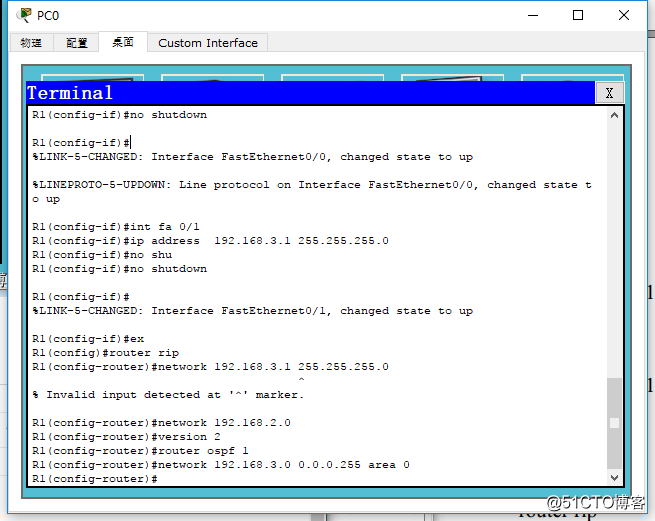

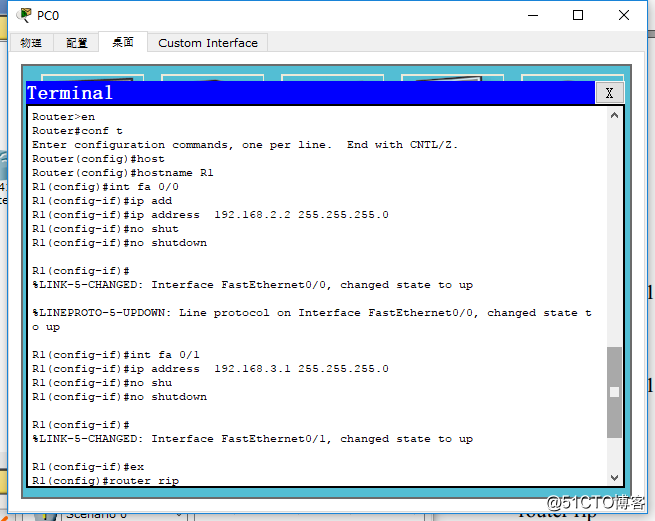

4.配置router0

en
conf t
host R1
inf fa 0/0
ip address 192.168.2.2 255.255.255.0
no shutdown
int fa 0/1
ip address 192.168.3.1 255.255.255.0
no shutdown
exit
router rip
network 192.168.2.0
version 2
router ospf 1
network 192.168.3.0 0.0.0.255 area 0

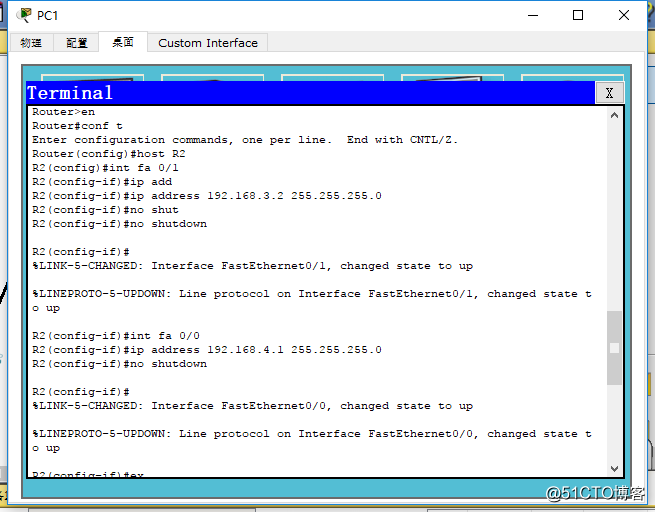

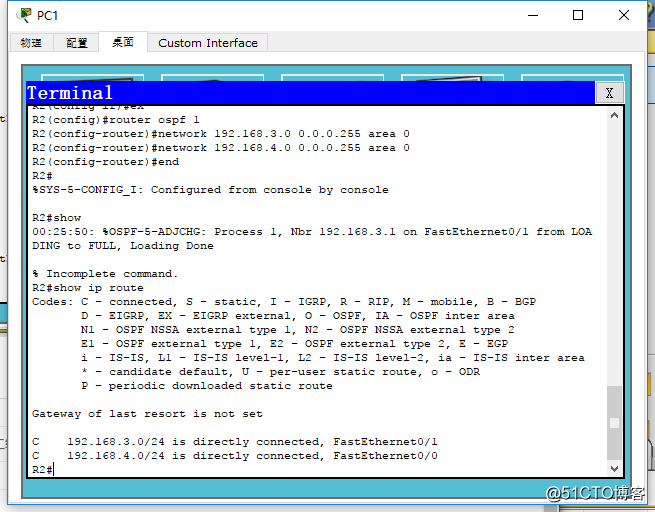

5.配置router1

en
conf t
host R2
int fa 0/1
ip address 192.168.3.2 255.255.255.0
no shutdown
int fa 0/0
ip address 192.168.4.1 255.255.255.0
no shutdown
exit
router ospf 1
network 192.168.3.0 0.0.0.255 area 0
network 192.168.4.0 0.0.0.255 area 0
end
show ip route

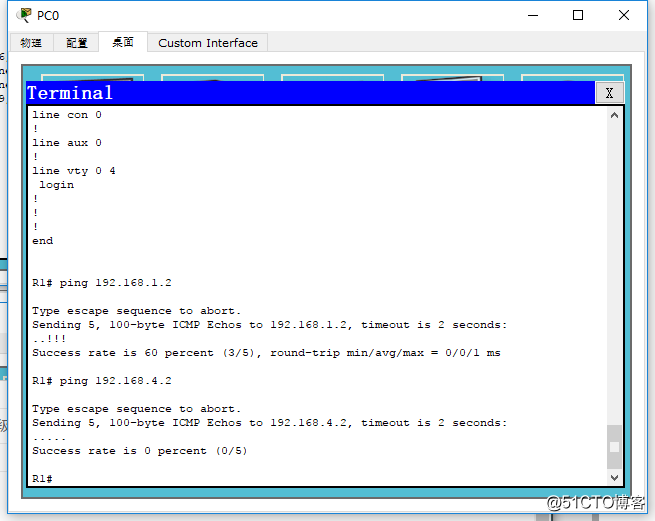

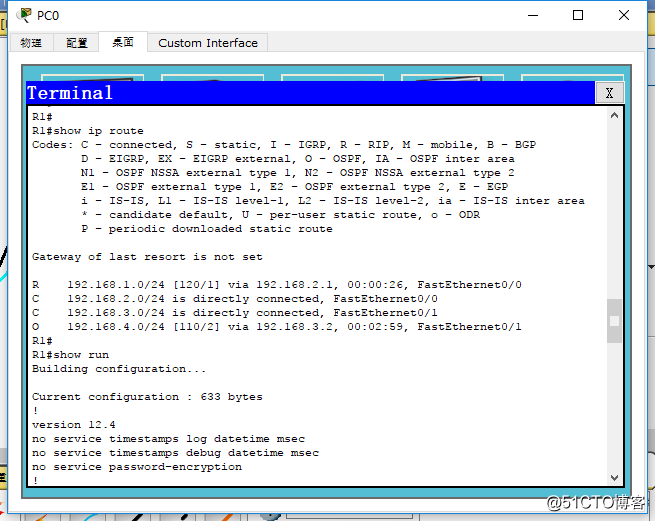

6.Router0
end
show ip route
show run
show ip route
ping 192.168.1.2 (success)
ping 192.168.4.2 (success)

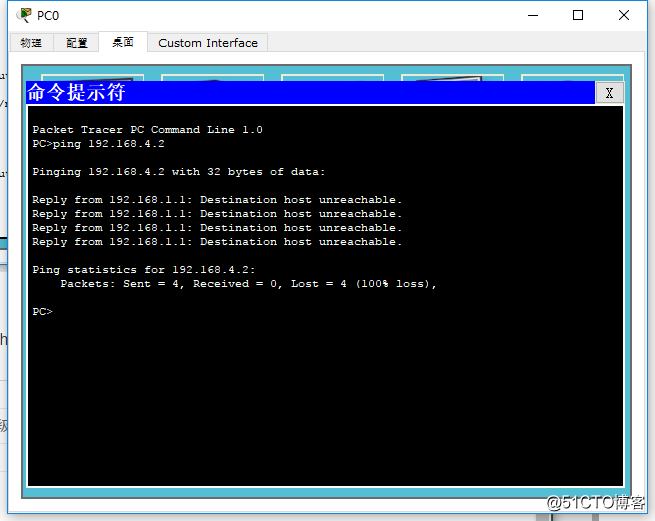

7.PC0
ping 192.168.4.2 (Replay form 192.168.1.1: Destination host unreachable)

8.Switch_3560
show ip route (只有两条直连路由)

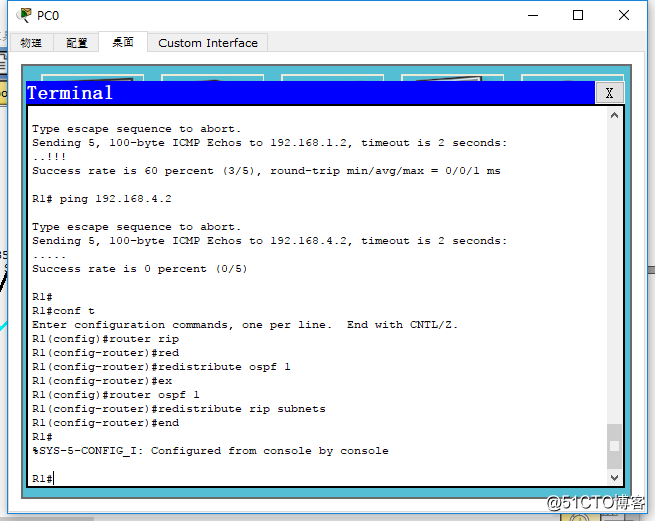

9.Router0
conf t
router rip
redistribute ospf 1
exit
router ospf 1
redistribute rip subnets
end

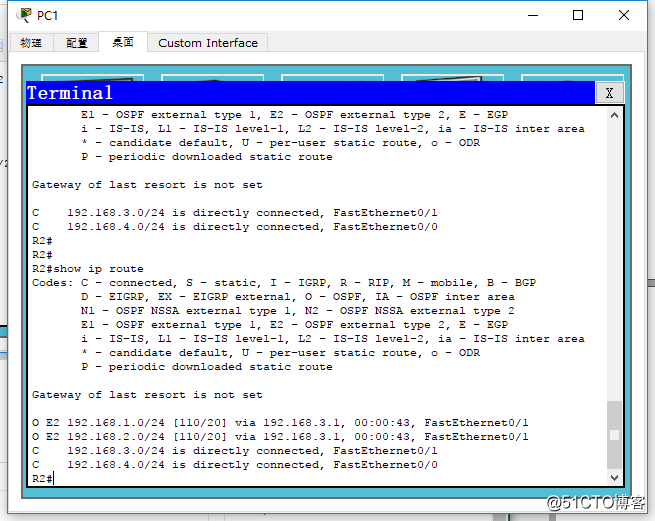

10.Router1
show ip route

四、实验结果

拓扑上显示各设备互连正确

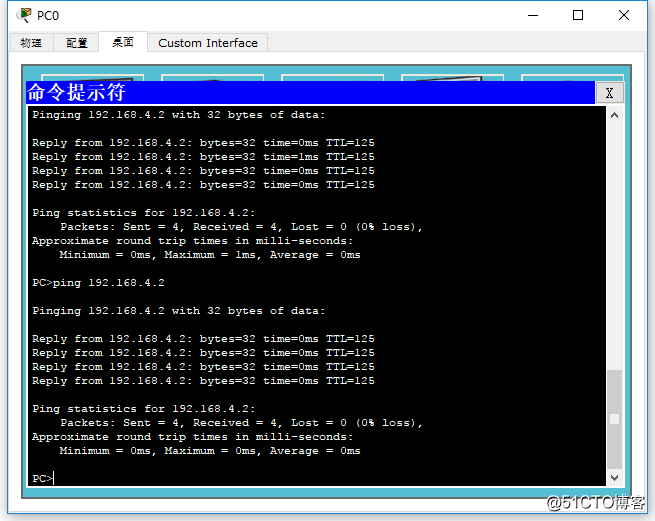

PC0 ping PC1正常
ping 192.168.4.2 (Replay form 192.168.4.2: byes=32 time=125ms TTL=125)

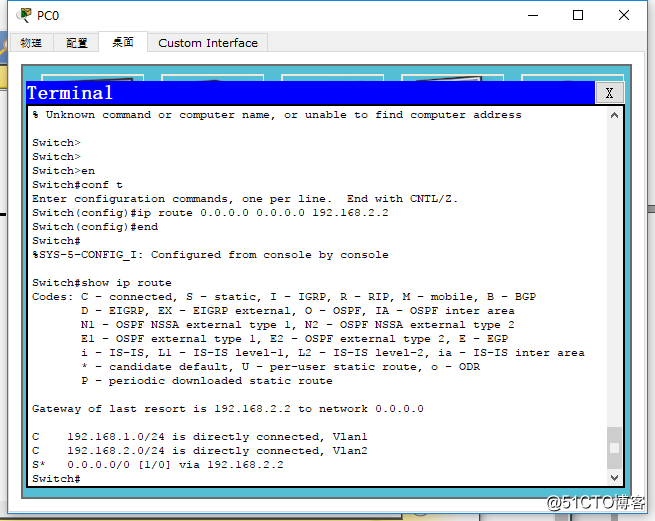

说明： 本例在 Packet Tracer 5.2 上能正常运行，在 Packet Tracer 5.3 上 Switch0 不
能学习到 192.168.3.0、192.168.4.0 的路由信息，需要给 Switch0 指定静态路由： ip route 0.0.0.0
0.0.0.0 192.168.2.2

最终，两台pc机实现互通，实验完成！
