StarUML 系列，静态图与动态图，用例图，类图【ps:熟悉一下starUML】

大部分：   静态图部分，即静态不动的图

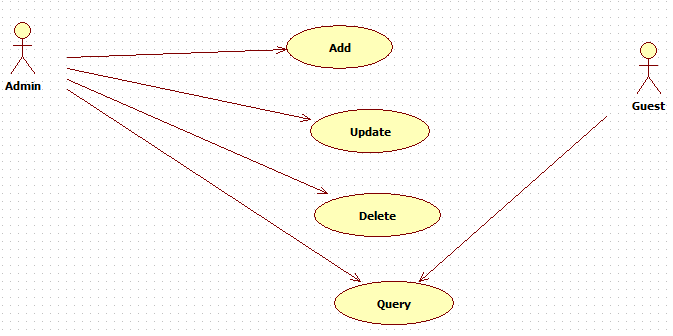

1.用例图, Use case diagram

1.展示系统核心功能及与其交互的用户ACTOR

表示：椭圆

sample1.sample2.

2.标准

使用staruml工具，使用DirectedAssociciation, 点击 export diagram,可以存为图片



二.类图, Class diagram

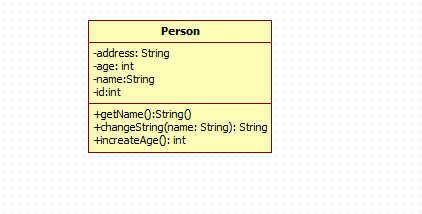

1.单独的类

手写代码添加参数, 使用冒号，后面添加返回类型，左侧更改访问控制private等，导出为jpeg

2.使用DirectedAssociation或者Association均可，使用Dependcy亦可，其他Aggregation或者Composition，Generalization,Realization视情况定

三.对象图，Object diagram

展现多个对象之间和特征与对象之间的交互，但主要是通过类图进行表述

1.创建方法：注意：添加diagram没有Object diagram之说，实际上添加Class diagram,在左侧符号最下面有Object符号

点击Object，左侧输名称，冒号输类型，使用Object下面的Link进行连接，但要注意，后面的类型必须为类图中已经有的类型

四.组件图， Component diagram

表述组件及其之间的依赖关系

1.画法

添加Component diagram，添加component, 使用Dependcy关联表述依赖关系

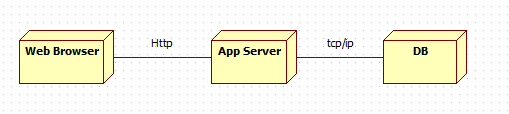

五.部署图，Deployment diagram

表现用于部署软件应用的物理设备信息，表述实际部署之后的位置关系，可能会在为用户部署的时候才可能画

1.画法

添加 Node，都是节点，使用 Accosiciation进行关联

大部分：   动态图部分，随时间变化的图

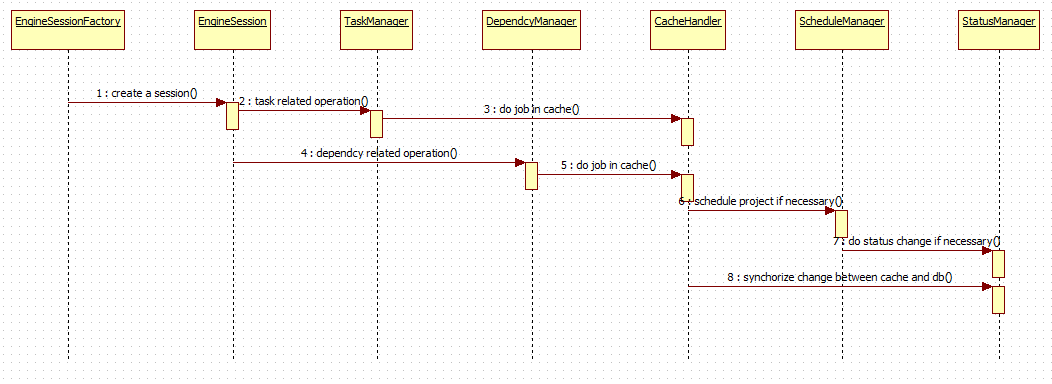

六.时序图 Sequence diagram

动态图中最重要的图，捕捉一段时间范围内多个对象之间的交互信息，强调消息交互的时间顺序

添加Sequence diagram, 对象，下方为时间线，不同时间线之间用Stimulus触发关系，调用不同对象的方法，上面写方法名称，方法内部的互相调用，应该在Stimulus上添加不同的Stimulus，依旧是前面名称，冒号后面方法返回类型，自调用，SelfStimulus，当然，不强制要求返回类型.

Samples step by step:

sample1.sample2

sample3

sample4:create a wbs task

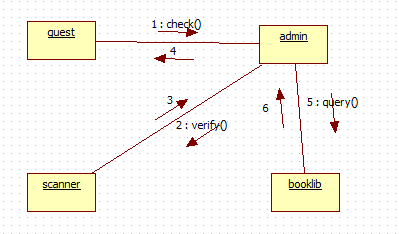

七.协作图 Collaboration diagram

创建collaboration diagram,添加object,使用link链接上关系，在link上面点击添加forward stimulus或者 reverse stimulus

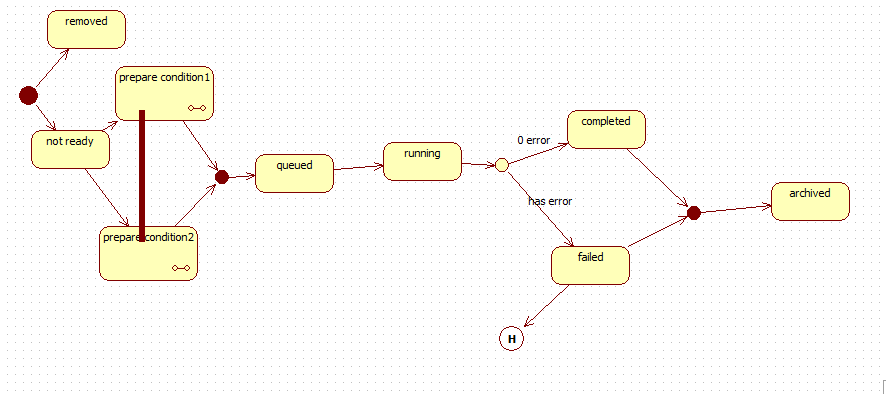

八.状态转换图 State transition diagram

表述对象的状态变化

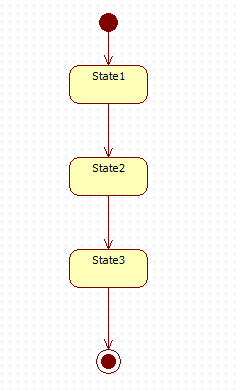

1.创建方法：添加状态转换图StateChart Diagram, 添加InitialState,添加FinalState,添加FinalState,中间用Transition连接

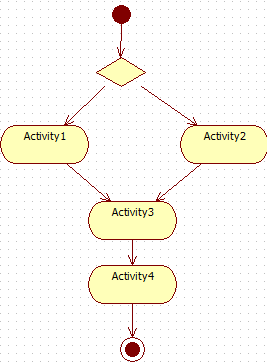

九.活动图 Activity diagram

类似流程图

1.创建方法：添加InitialState, FinalState,中间使用Decision,添加不同的ActionState，使用Transition连接

十.Appendix:

概念:Package，可用于Naming, Member visibility, Importing, Extending, Generalization.

主要用来划分类的命名空间，包图依赖



转载于:https://www.cnblogs.com/hualiu0/p/5104028.html
