VLAN 实验配置<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

环境:给你一台交换机,3台路由器,让你建一个VLAN 网络,能够让不同网段间进行通行。

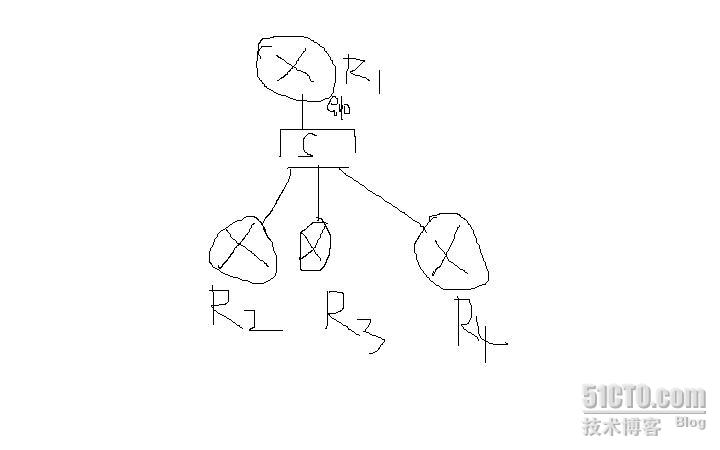

网络拓朴:


在交换机上的配置:

Switchr#vlan database

Switchr(vlan)#vlan 2 name 2

VLAN 2 modified:

    Name: 2

Switchr(vlan)#vlan 3 name 3

VLAN 3 modified:

    Name: 3

Switchr(vlan)#exit

APPLY completed.

Exiting....

Switch#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#int fa0/1

Switch(config-if)#switchport mode trunk

Switch(config-if)#switchport trunk encapsulation dot1q

Switch(config-if)#duplex full

Duplex will not be set until speed is set to non-auto value

Switch(config-if)#exit

Switch(config)#int fa0/2

Switch(config-if)#switchport access vlan 2

Switch(config-if)#int fa0/3

Switch(config-if)#switchport access vlan 3

Switch(config-if)#int fa0/4

Switch(config-if)#switchport access vlan 3

在路由器R1的配置

Router#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#no ip domain-lo

Router(config)#host R1

Router(config)#int e0/0

Router(config-if)#no ip add

Router(config-if)#no shut

Router(config-if)#duplex full

R1(config)#int e0/0.1

Router(config-subif)#encapsulation dot1Q 2

Router(config-subif)#ip add 12.1.1.1 255.255.255.0

Router(config-subif)#no shu

R1(config)#int e0/0.2

Router(config-subif)#encapsulation dot1Q 3

Router(config-subif)#ip add 12.12.1 255.255.255.0

Router(config-subif)#no shut

把R2,R3,R4配置为主机PC1,PC2,PC3

在R2上的配置

Router>en

Router#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#host PC1

PC1(config)#ip default-gateway 12.1.1.1

PC1(config)#no ip routing

PC1(config-if)#duplex full

PC1(config)#int e0/0

PC1(config-if)#ip add 12.1.1.2 255.255.255.0

PC1(config-if)#no shut

在R3上的配置

Router>en

Router#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#host PC2

PC2(config)#ip default-gateway 12.1.2.1

PC2(config)#no ip routing

PC2(config-if)#duplex full

PC2(config)#int e0/0

PC2(config-if)#ip add 12.1.2.2 255.255.255.0

PC2(config-if)#no shut

在R3上的配置

Router>en

Router#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#host PC2

PC3(config)#ip default-gateway 12.1.2.1

PC3(config)#no ip routing

PC3(config-if)#duplex full

PC3(config)#int e0/0

PC3(config-if)#ip add 12.1.2.4 255.255.255.0

PC3(config-if)#no shut

下面我们来测试一下效果:

从PC3 ping PC2:

PC3(config-if)#do ping 12.1.2.2

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 12.1.2.2, timeout is 2 seconds:

!!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 12/59/120 ms

接下来我们再跨网段试试

PC3(config)#do ping 12.1.1.2

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 12.1.1.2, timeout is 2 seconds:

!!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 56/295/1056 ms

也是通的吧!
