NAT主要是解决ip地址紧缺的地址转换技术。

实验拓扑：

PC机ip地址是192.168.1.3/24是属于私网的地址，在公网上是跑不了的，所以在出出口的时候就需要进行ip地址的转换。

静态NAT就是将一个私网地址与一个公网地址对应起来，一对一的关系，一般用于重要的服务器。

接口地址配置：

R1(config)#inter f0/0

R1(config-if)#ip add 192.168.1.254 255.255.255.0

R1(config-if)#no shutdown

R1(config-if)#ip add 202.100.1.1 255.255.255.0

R1(config-if)#no shutdown

去外网通常需要一个默认的静态路由：

R1(config)#ip route 0.0.0.0 0.0.0.0 202.100.1.2

R2配置：



R2(config)#inter f0/0

R2(config-if)#ip add 202.100.1.2 255.255.255.0

R2(config-if)#no shutdown

R2(config)#ip route 0.0.0.0 0.0.0.0 202.100.1.1



NAT配置：

R1(config)#ip nat inside source static 192.168.1.3 202.100.1.3



R1(config)#inter f0/0

R1(config-if)#ip nat inside



R1(config-if)#inter f0/1

R1(config-if)#ip nat outside

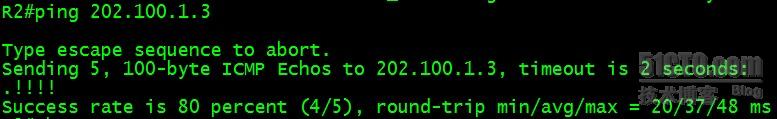

测试



动态NAT

NAT配置：



R1(config)#inter f0/0

R1(config-if)#ip nat inside

R1(config-if)#inter f0/1

R1(config-if)#ip nat outside

先定义地址池

R1(config)#ip nat pool ccie 202.100.1.100 202.100.1.200 netmask 255.255.255.0

定义ACL

R1(config)#access-list 100 permit ip 192.168.1.0 0.0.0.255 any

应用

R1(config)#ip nat inside source list 100 pool ccie

测试：

PAT：overload

先定义地址池

R1(config)#ip nat pool ccie 202.100.1.100 202.100.1.200 netmask 255.255.255.0

定义ACL

R1(config)#access-list 100 permit ip 192.168.1.0 0.0.0.255 any

R1(config)#ip nat inside source list 100 interface fastEthernet 0/1 overload

测试：
