事情是这个样子的，国内客户在国外有服务器，直接连过去会很慢，但是从国内某地连过去就很快。所以，我们就想能不能在国内某地做个中转，于是就有了这次试验。考虑不周之处，请大家不吝指教！(没想到图片不支持直接粘贴，这次就不上图了，下次也不截图了：）【缺图将近一年，已补上。呵呵！】)

实验目的：当访问A地区的内网30.30.30.200时转到B地区的内网40.40.40.200

实验要求：1、使用×××环境； 2、***不能架设在网关上；3、40.40.40.200上不得做任何更改；4、网关上不用添加路由条目

分析：基于上述需求:

1、×××架构设计

软件使用Open×××.可以将A地区服务器GW1 配置为××× Server 模式，B地区服务器GW2使用××× Client模式。建立一条点对点（Point-to-Point）的SSL ×××安全隧道——“GW1 <----> GW2”，GW1、GW2的公网IP地址分别使用10.10.10.10和20.20.20.20来模拟。其他网络接口地址设置如下：

GW1、GW2 的内网接口IP 地址分别为30.30.30.30、40.40.40.40；

GW1<----> GW2 隧道：分别使用虚拟IP 地址172.16.30.1/24、172.16.30.2/24。

2、在A地区GW1上使用iptables对访问30.30.30.200的数据做DNAT；

3、在B地区GW2上使用iptables对到达的数据源地址30.30.30.20做SNAT

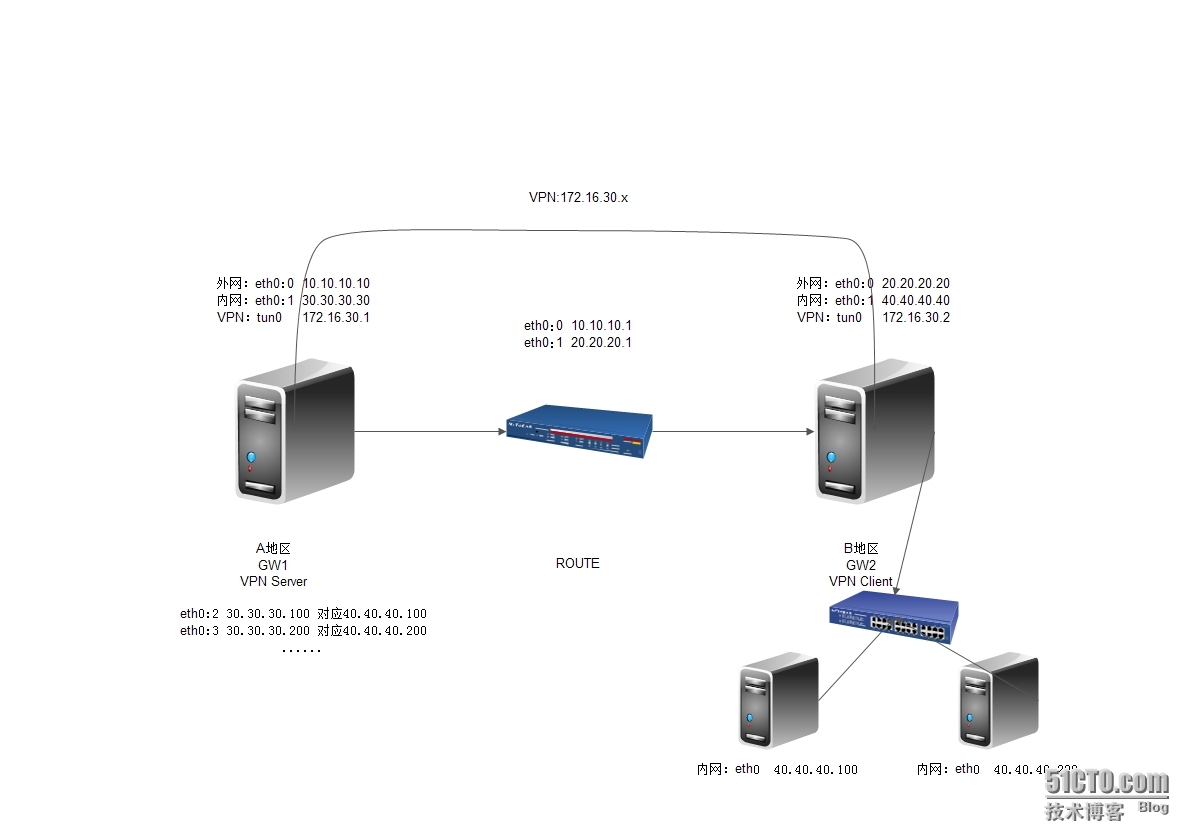

图 1

一、 ×××环境搭建

1、××× Server操作如下

a、配置ip地址、路由信息：

[root@localhost ~]# ip addr add 10.10.10.10/24 dev eth0

[root@localhost ~]# ip addr add 30.30.30.30/24 dev eth0

[root@localhost ~]# ip route 20.20.20.0/24 via 10.10.10.1

b、下载软件包

[root@localhost ~]# mkidr –p /opt/software

[root@localhost ~]# wget –P /opt/software http://swupdate.open***.org/community/releases/open***-2.2.2.tar.gz

[root@localhost ~]# wget –P /opt/software/ http://www.oberhumer.com/opensource/lzo/download/lzo-2.03.tar.gz

c、编译、安装

[root@localhost ~]# cd /opt/software

[root@localhost software]# tar xvf lzo-2.03.tar.gz

[root@localhost software]#./configure --prefix=/opt/lzo-2.03

[root@localhost software]# make && make install

[root@localhost software]# tar xvf open***-2.2.2.tar.gz

[root@localhost software]#./configure --prefix=/opt/open***-2.2.2 --with-lzo-headers=/opt/lzo-2.03/include --with-lzo-lib=/opt/lzo-2.03/lib

[root@localhost software]# make && make install

d、Open×××服务器端配置

I、配置环境变量（创建证书和密钥时使用）

[root@localhost ~]# cd /opt/software/open***-2.2.2/easy-rsa/2.0

[root@localhost 2.0]# vim vars

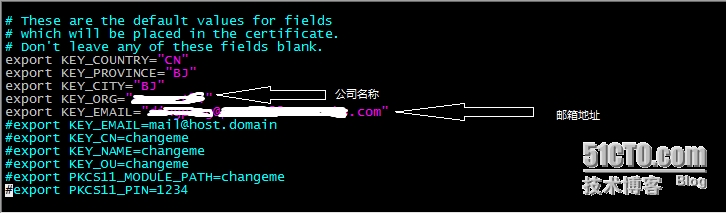

***按情况修改粉红色部分，并将改动设置为环境变量***

图 2

[root@localhost 2.0]# source vars

NOTE: If you run ./clean-all, I will be doing a rm -rf on /opt/software/open***-2.2.2/easy-rsa/2.0/keys

[root@localhost 2.0]# ./clean-all #预先清除/opt/software/open***-2.2.2/easy-rsa/2.0/keys 目录

II、创建CA证书

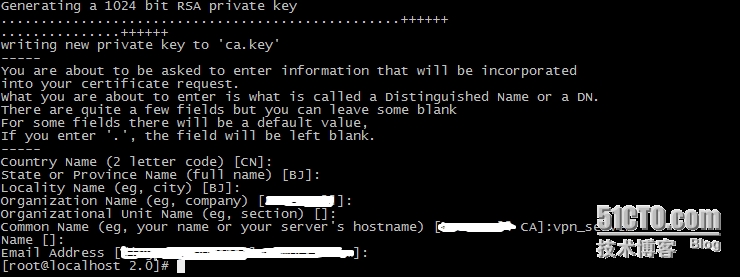

[root@localhost 2.0]# ./build-ca

图 3

III、创建dh（Diffie-Hellman）密钥算法文件

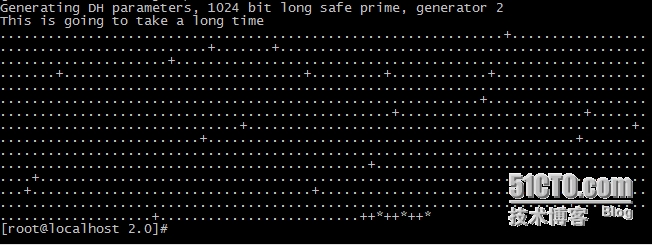

[root@localhost 2.0]# ./build-dh

图 4

IV、创建GW1 主服务器端密钥

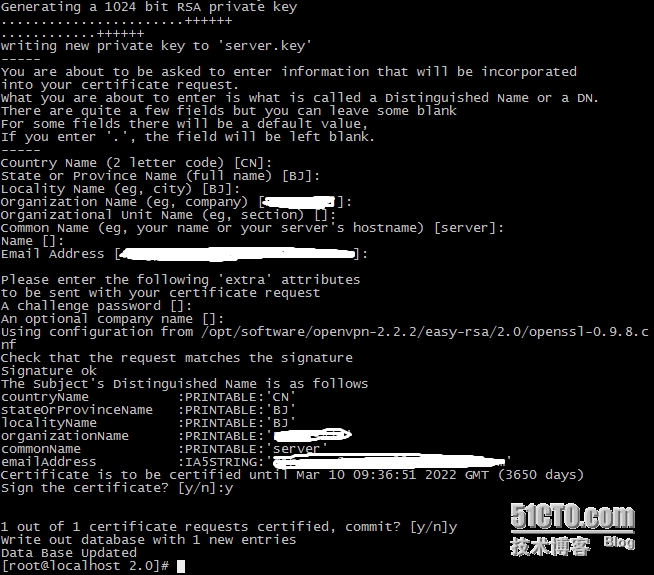

[root@localhost 2.0]# ./build-key-server server

图 5

V、创建GW2 对端服务器密钥

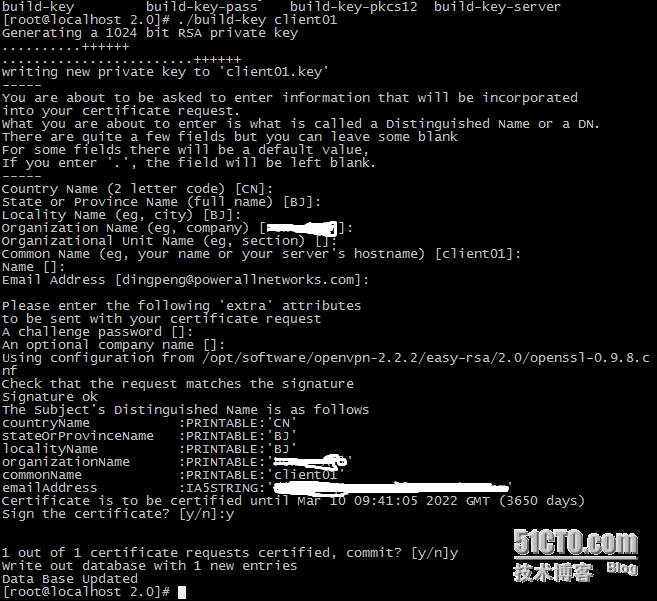

[root@localhost 2.0]# ./build-key client01

图 6

VI、生成tls-auth 密钥

[root@localhost 2.0]# /opt/open***-2.2.2/sbin/open*** --genkey --secret /opt/software/open***-2.2.2/easy-rsa/2.0/keys/ta.key

VII、最后将上述文件所在的keys/文件夹转移至/etc/open***/目录

[root@localhost 2.0]# cp -a keys /opt/open***-2.2.2/

VIII、创建服务器端配置文件

[root@localhost ~]# mkdir -p /opt/open***-2.2.2/etc/

[root@localhost ~]# cd /opt/open***-2.2.2/etc

[root@localhost etc]# vim server.conf

#指定监听服务器的ip地址

local 10.10.10.10

#指定监听端口

port 51194

#指定传输协议（必要时可使用tcp协议）

proto udp

#使用SSL Tune 的××× 隧道模式

dev tun

#指定ca证书路径

ca /opt/open***-2.2.2/keys/ca.crt

#指定服务器端公钥位置

cert /opt/open***-2.2.2/keys/server.crt

#指定服务器端私钥位置

key /opt/open***-2.2.2/keys/server.key

#指定密钥算法文件

dh /opt/open***-2.2.2/keys/dh1024.pem

#使用服务器模式，并指定***虚拟网络

server 172.16.30.0 255.255.255.0

#记录客户端使用过的ip

ifconfig-pool-persist /opt/open***-2.2.2/etc/ipp.txt

#在客户端添加服务器端内网网络路由

push "route 30.30.30.0 255.255.255.0"

#在服务器端添加客户端内网网络路由

route 40.40.40.0 255.255.255.0

#客户端配置文件存放路径

client-config-dir /opt/open***-2.2.2/ccd

#每10秒通过×××的Control通道ping对方，如果连续120秒无法ping通，认为连接丢失，并重新启动×××，重新连接

keepalive 10 120

#没有HMAC signature的控制信息不予处理，所以客户端也必须有此文件。注：server端后面的数字使用0，client使用1

tls-auth /opt/open***-2.2.2/keys/ta.key 0

#指定加密算法。注：服务端与客户端必须一致

cipher BF-CBC

#启用压缩

comp-lzo

#最大允许100个并发×××连接（可根据需要更改）

max-clients 100

#指定运行open***的用户

user nobody

#指定运行open***的组

group nobody

#通过keepalive检测超时后，重新启动×××，不重新读取keys，保留第一次使用的keys

persist-key

#通过keepalive检测超时后，重新启动×××，一直保持tun或者tap设备是linkup的，否则网络连接会先linkdown然后linkup

persist-tun

#记录open***状态

status /opt/open***-2.2.2/log/open***-status.log

#记录open***日志

log-append /opt/open***-2.2.2/log/open***.log

#指定debug level

verb 3

#允许记录20次重复的日志

mute 20

IX、创建客户端的ccd配置文件

[root@localhost ~]# mkdir -p /opt/open***-2.2.2/ccd/

[root@localhost ~]# cd /opt/open***-2.2.2/ccd/

[root@localhost ccd]# vim client01

iroute 40.40.40.0 255.255.255.0 #声明GW2后端的子网络

ifconfig-push 172.16.30.2 172.16.30.1 #指定GW2的本地地址（tun0）、对端地址（p-t-p）

X、启动服务器端open***

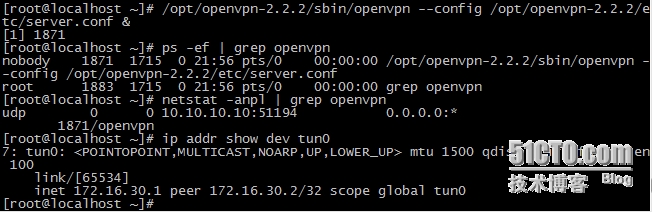

[root@localhost ~]# /opt/open***-2.2.2/sbin/open*** --config /opt/open***-2.2.2/etc/server.conf &

图 7

2、ROUTE端配置

[root@localhost ~]# echo 1 > /proc/sys/net/ipv4/ip_forward

[root@localhost ~]# ip addr add 10.10.10.1/24 dev eth0

[root@localhost ~]# ip addr add 20.20.20.1/24 dev eth0

3、××× Client操作如下

a、配置ip地址、路由信息：

[root@localhost ~]# ip addr add 10.10.10.10/24 dev eth0

[root@localhost ~]# ip addr add 30.30.30.30/24 dev eth0

[root@localhost ~]# ip route add 10.10.10.0/24 via 20.20.20.1

b、下载软件包

[root@localhost ~]# mkidr –p /opt/software

[root@localhost ~]# wget –P /opt/software http://swupdate.open***.org/community/releases/open***-2.2.2.tar.gz

[root@localhost ~]# wget –P /opt/software/ http://www.oberhumer.com/opensource/lzo/download/lzo-2.03.tar.gz

c、编译、安装

[root@localhost ~]# cd /opt/software

[root@localhost software]# tar xvf lzo-2.03.tar.gz

[root@localhost software]#./configure --prefix=/opt/lzo-2.03

[root@localhost software]# make && make install

[root@localhost software]# tar xvf open***-2.2.2.tar.gz

[root@localhost software]#./configure --prefix=/opt/open***-2.2.2 --with-lzo-headers=/opt/lzo-2.03/include --with-lzo-lib=/opt/lzo-2.03/lib

[root@localhost software]# make && make install

d、下载证书和密钥文件

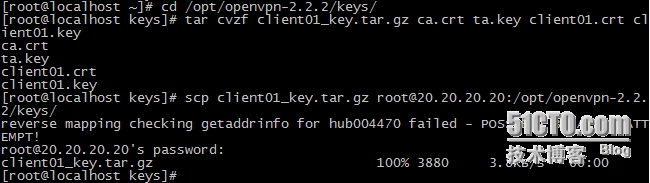

下载在GW1 主服务器端创建的ca.crt、ta.key、client01.key、client01.crt 文件

××× Server端操作

图 8

××× Client端操作

图 9

e、创建××× Client端配置文件

[root@localhost ~]# mkdir -p /opt/open***-2.2.2/etc

[root@localhost ~]# cd /opt/open***-2.2.2/etc/

[root@localhost etc]# vim client.conf

#指定为客户端模式

Client

#使用SSL Tune 的××× 隧道模式

dev tun

#指定传输协议（与服务器相同）

proto udp

#服务器外网口地址、端口

remote 10.10.10.10 51194

#在本机不邦定任何端口监听incoming数据

nobind

#指定运行open***的用户

user nobody

#指定运行open***的组

group nobody

#通过keepalive检测超时后，重新启动×××，不重新读取keys，保留第一次使用的keys

persist-key

#通过keepalive检测超时后，重新启动×××，一直保持tun或者tap设备是linkup的，否则网络连接会先linkdown然后linkup

persist-tun

#指定ca证书路径

ca /opt/open***-2.2.2/keys/ca.crt

#指定客户端公钥位置

cert /opt/open***-2.2.2/keys/client01.crt

#指定服务器端私钥位置

key /opt/open***-2.2.2/keys/client01.key

#防止××× client使用他们的keys ＋ DNS hack欺骗*** client连接他们假冒的××× Server

ns-cert-type server

#没有HMAC signature的控制信息不予处理。注：server端后面的数字使用0，client使用1

tls-auth /opt/open***-2.2.2/keys/ta.key 1

#记录open***状态

status /opt/open***-2.2.2/log/open***-status.log

#记录open***日志

log-append /opt/open***-2.2.2/log/open***.log

#指定加密算法。注：服务端与客户端必须一致

cipher BF-CBC

#启用压缩

comp-lzo

#指定debug level

verb 3

#允许记录20次重复的日志

mute 20

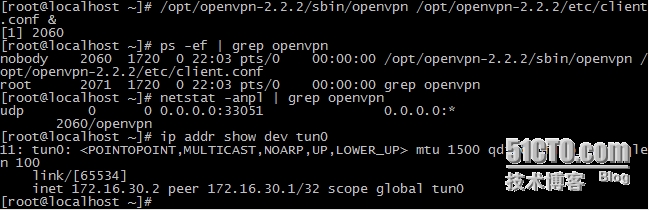

f、启动客户端open***

[root@localhost ~]# /opt/open***-2.2.2/sbin/open*** /opt/open***-2.2.2/etc/client.conf &

图 10

4、测试×××

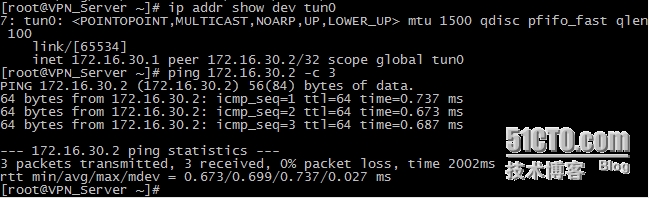

a、××× Server端ping ××× Client端

图 11

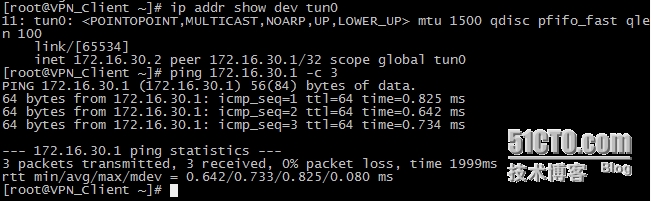

b、××× Client端ping ××× Server端

图 12

二、当访问30.30.30.200时转到40.40.40.200

[root@×××_Server ~]# ip addr add 30.30.30.200/24 dev eth0

[root@×××_Server ~]# iptables -t nat -A PREROUTING -d 30.30.30.200 -j DNAT --to-destination 40.40.40.200

[root@×××_Server ~]# echo 1 > /proc/sys/net/ipv4/ip_forward

测试：

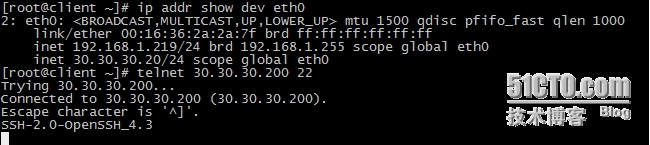

1、现有一ip为30.30.30.20的client访问30.30.30.200

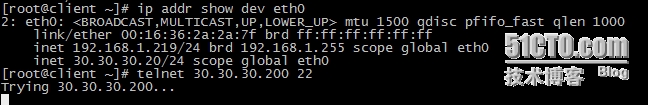

图 13

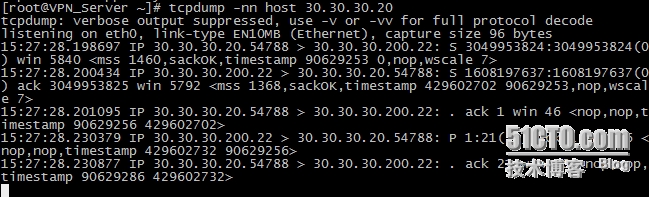

2、××× Server端收到数据包如下图

图 14

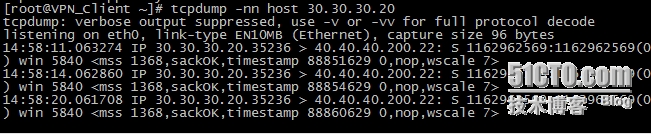

3、由于××× Server端对ip：30.30.30.200设置了DNAT，所以××× Client收到的数据包如下图

图 15

4、打开××× Client的转发功能（echo 1 > /porc/sys/net/ipv4/ip_forward）后，目标机器40.40.40.200收到的数据包，如下图

图 16

5、测试结果及分析：DNAT成功，目标机器收到数据包，由于目标机器没有30.30.30.20的路由，所以数据返回不成功。

三、在××× Client设置SNAT，转发目标机器返回的数据包。

[root@×××_Client ~]# iptables -t nat -A POSTROUTING -s 30.30.30.20 -j SNAT --to 40.40.40.40

测试：

1、现有一ip为30.30.30.20的client访问30.30.30.200

图 17

2、××× Server收到的数据包

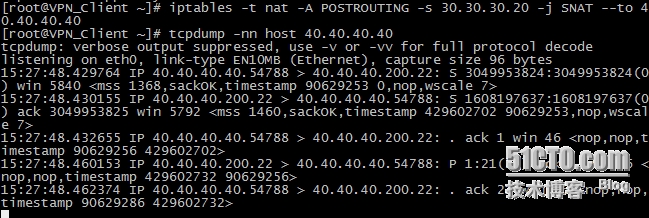

图 18

3、经过DNAT和SNAT后××× Client收到的数据包

图 19

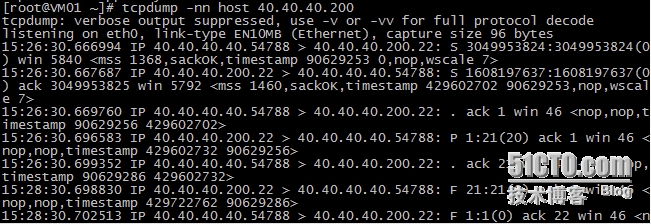

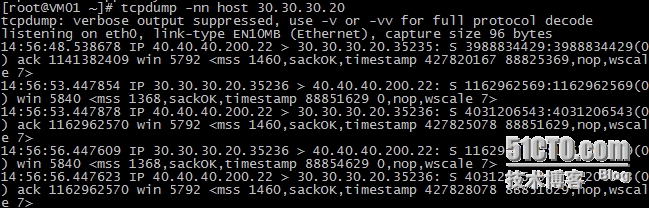

4、目标机器40.40.40.200收到的数据包

图 20

5、测试结果：符合实验要求。
