简单的VTP的配置<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

实验目的：掌握vtp配置的要点，理解vtp所适应的网络环境

掌握vtp的三种工作模式

实验环境：如下图所示的拓扑图switch1是vtp server

Switch3是vtp 透明模式Switch2 、Switch4和Switch5是vtp的客户端

<?xml:namespace prefix = v ns = "urn:schemas-microsoft-com:vml" />

实验步骤：

1：进入到第一台交换机进行如下的配置

switch>en

switch>config t

switch(config)#vtp mode server  配置vtp服务器

switch(config)#vtp doname ccna  vtp的命名

switch(config)#int fa 0/1

switch(config-if)#switchprot mode trunk   设为主干接口

switch(config-if)#int fa 0/2

switch(config-if)#switchprot mode trunk

switch(config-if)#exit

switch(config)#vlan 2     定义vlan号

switch(config-vlan)#name vlan2   vlan的命名

switch(config-vlan)#exit

switch(config)#vlan 3

switch(config-vlan)#name vlan3

switch(config-vlan)#exit

switch(config)#vlan 4

switch(config-vlan)#name vlan4

switch(config-vlan)#exit

switch(config)#host switch1  交换机的命名

2：进入到第二台交换机进行如下的配置

switch>en

switch>config t

switch(config)#vtp mode client  设置为vtp客户端

switch(config)#vtp doname ccna

switch(config)#int fa 0/2

switch(config-if)#switchprot mode trunk

switch(config-if)#exit

switch(config)#host switch2

3：进入到第三台交换机进行如下的配置

switch>en

switch>config t

switch(config)#vtp mode transparent   设置为透明模式

switch(config)#vtp doname ccna

switch(config)#int fa 0/2

switch(config-if)#switchprot mode trunk

switch(config-if)#exit

switch(config)#host switch3

4：进入到第四台交换机进行如下的配置

switch>en

switch>config t

switch(config)#vtp mode client

switch(config)#vtp doname ccna

switch(config)#host switch4

5：进入到第五台交换机进行如下的配置

switch>en

switch>config t

switch(config)#vtp mode client

switch(config)#vtp doname ccna

switch(config)#host switch5

5：在switch1上查看vlan的信息如下图所示

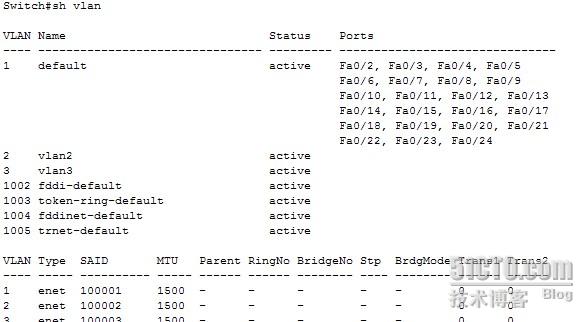

在switch2 、switch4 、switch5使用sh vlan命令得到的结果

如下

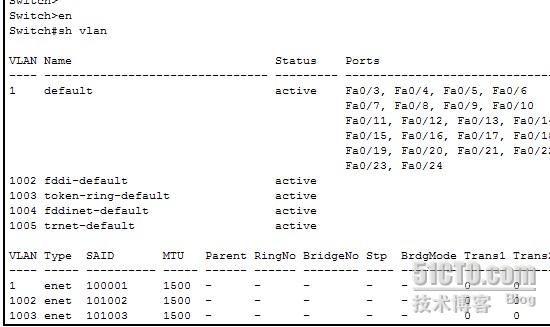

在switch3上使用 sh vlan的结果如下

6：实验成功
