PADS Layout VX.2.3 更改Logic符号，并更新到原理图

操作系统：Windows 10 x64

工具1：PADS Layout VX.2.3

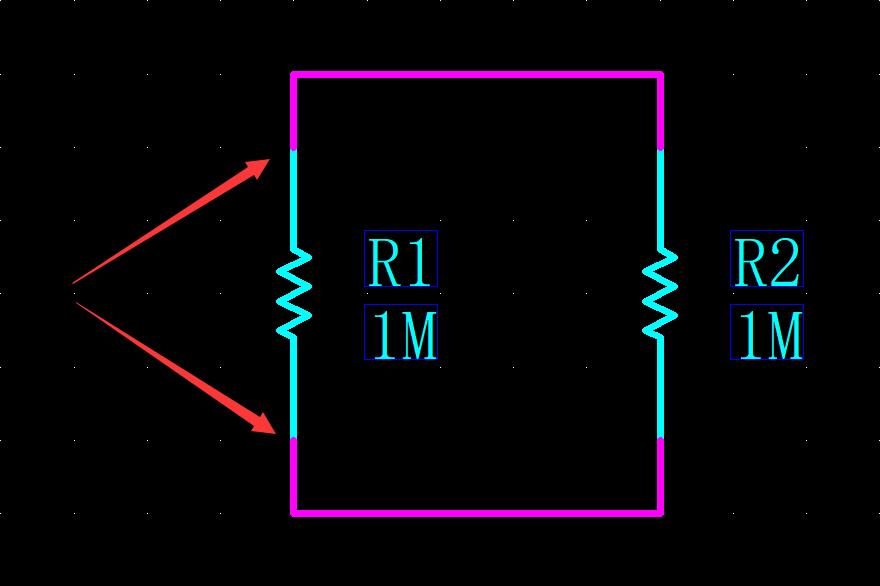

统一使用A3尺寸的原理图，如果Logic符号画得太大，就会占用过多的面积。如下图所示，电阻的两只引脚的跨度占用了4个栅格。



现在，把这个电阻的Logic符号改小一些。

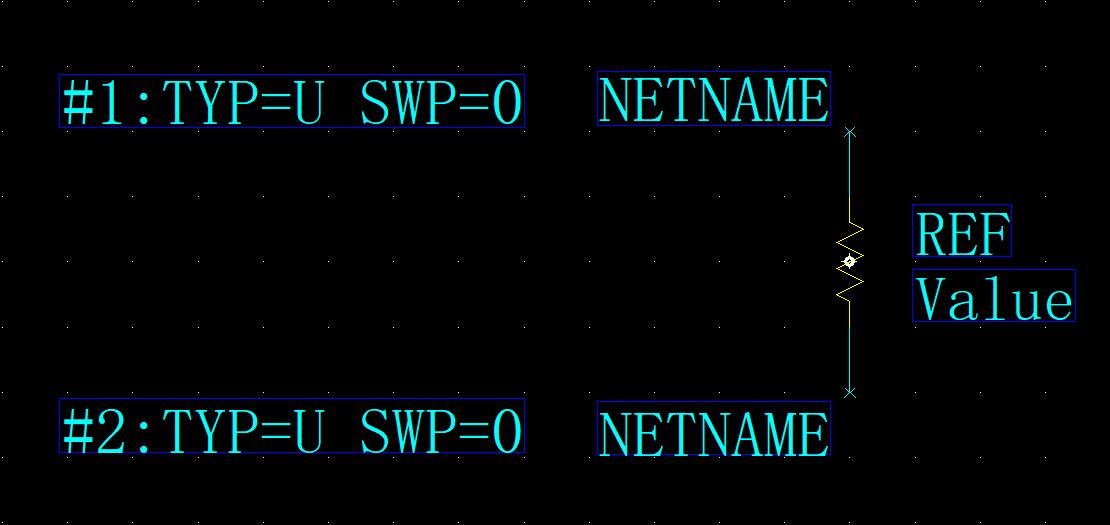

修改前：

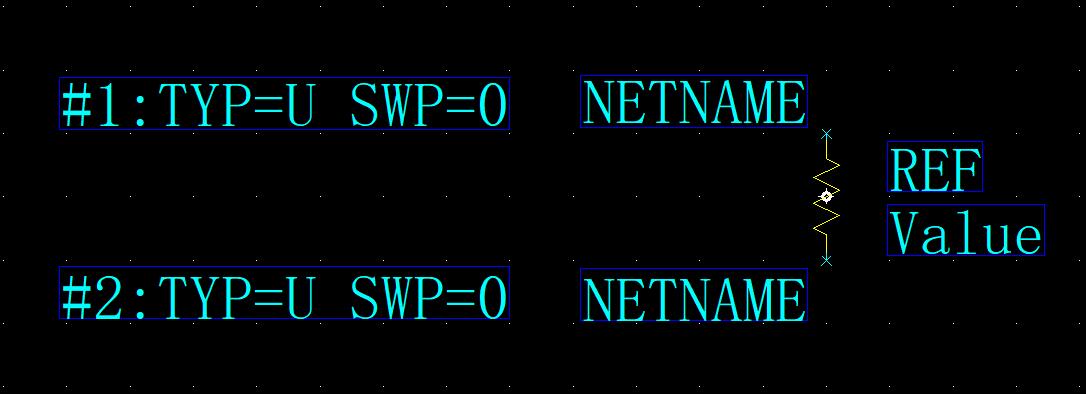

修改后：

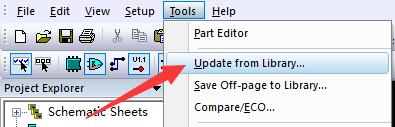

修改完成之后，返回原理图，选菜单Tools > Update from Library...

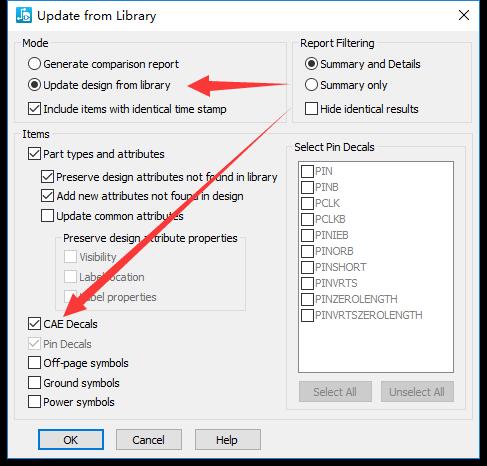

看图操作：

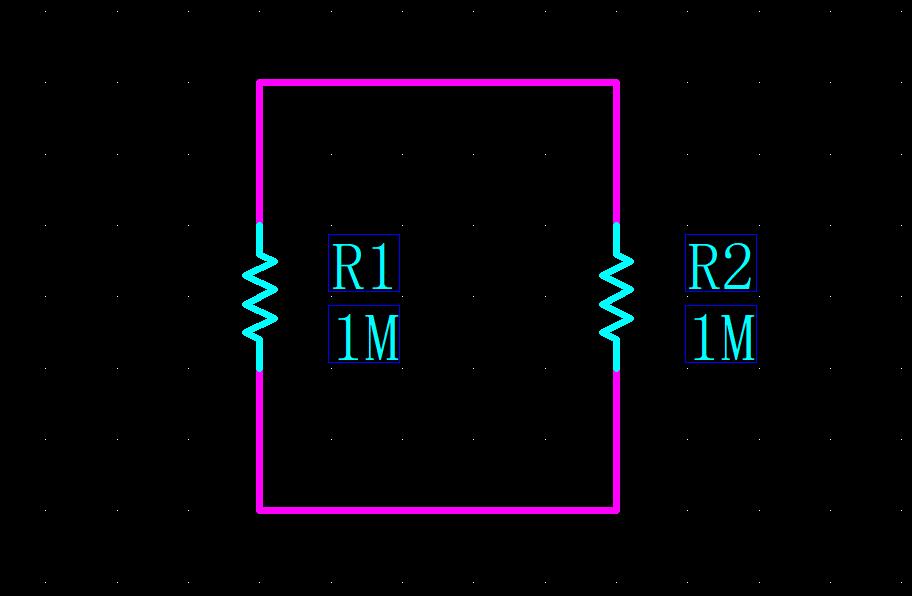

执行更新之后的电阻。
