家庭小型网络搭建方案

家庭小型网络组建方案

1. 网线制作

2. 猫（MODEM）的认识与宽带连接

3. 路由器的认识及运用

4. 家庭无线局域网

1. 网线的认识：双绞线（如图）

制作网线：

A．直通线：采用相同线序

B．交叉线：采用不同线序（一头568a，一头568b）

双绞线线序

T568A：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕

T568B：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕

遇到问题：如果线序不正确，短距离是可以通信的，但是传输速率不稳定，且达不到最大速率，与距离不能通信。

2. MODEM的认识与宽带连接

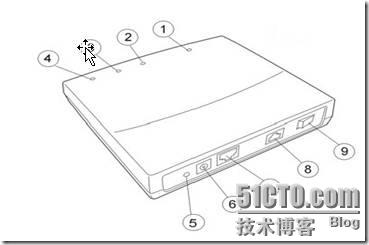

①POWER指示灯 ②LINK指示灯 ③DATA指示灯 ④PC指示灯 ⑤复位孔
⑥电源接口 ⑦Ethernet接口 ⑧LINE接口 ⑨电源开关

接口和指示灯说明：
①POWER指示灯：红色，用于指示电源状态。灯亮表示电源已连接好。
②LINK指示灯：黄***色，用于指示ADSL线路状态。闪烁时表示线路正在连接；常亮时表示线路已连接好，可以使用。
③DATA指示灯：绿色，闪烁时表示MODEM正在收发数据。
④PC指示灯：绿色，用于指示与PC机网卡的连接状态，常亮时表示与PC机网卡已连接好。
⑤复位孔：用于恢复MODEM配置为出厂配置。
⑥电源接口：
