参数：
输入电压：交流220V 50Hz
输出电压：直流12V
最大输出电流：1A
开关频率：100kHz
效率：90%
控制芯片：UC3844
主拓扑：单端反激
磁芯型号：ER28
磁芯材料：铁氧体
初级匝数：53
次级匝数1：12（给控制芯片供电）
次级匝数2：10（输出线圈）
原理图：

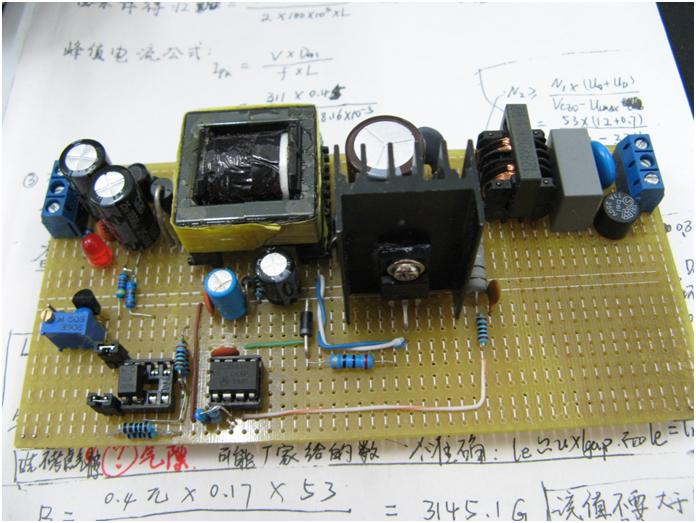

实物图：
测试数据：
|
额定输入电压下输出电压与输出电流测试数据 | ||||||||
|
输出电压(V) |
11.97 |
11.93 |
11.91 |
11.87 |
11.83 |
11.8 |
11.77 |
11.74 |
|
输出电流(A) |
0 |
0.1 |
0.22 |
0.4 |
0.6 |
0.8 |
1 |
1.12 |
|
输出电压(V) |
11.74 |
11.72 |
11.71 |
11.7 |
11.68 |
11.66 |
11.64 |
11.63 |
|
输出电流(A) |
1.2 |
1.31 |
1.4 |
1.5 |
1.62 |
1.7 |
1.81 |
2.01 |
