图卷积

原文：http://tkipf.github.io/graph-convolutional-networks/

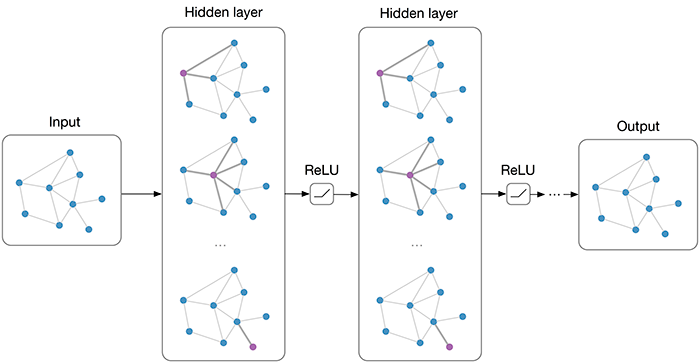

多层图卷积网络 (GCN) with first-order filters.



GCNs Part I: Definitions

给定一个网络结构G=(V,E),

　　1. N个节点，每个节点有D维信号或特征，即节点输入信号为N*D维矩阵， 记作X

　　2. 图结构表示，邻接矩阵A

　　3. 放入到图卷积网络中，得到输出Z，其中Z是N*F矩阵， F代表每个节点输出的特征维度



至于这个多层图卷积网络可以写成：

H^(l+1)=f(H^(l),A)

其中H⁽⁰⁾=X， H^(L)=Z， 所以关键就是f(·,·)该怎么选取，以及内部参数的优化



GCNs Part II: A simple example

 假设f(·,·)选取如下：

f(H^(l),A)=σ(AH^(l)W^(l))

σ(⋅)为非线性函数（i.e., ReLU）.

需要注意的是:

　　1. 在和矩阵A相乘的时候，把邻居的信号进行了相加处理，但并没有加上自己的信号，所以我们需要强行加上自环.

　　2. 网络的规模，受到尺度影响，需要归一化操作. 最简单的就是使得归一化的A的行和为1，i.e., D⁻¹A, 也就是对邻居信号做了平均. 但实际操作中，经常采用一个对称化的归一化操作，i.e.,  D^−1/2AD^−1/2



结合上面两条小trick，图卷积层可以表示为：



其中，为节点度构成的对角矩阵





GCNs Part III: Embedding the karate club network



Karate club graph, colors denote communities obtained via modularity-based clustering (Brandes et al., 2008)

下面为如何用GCN来分析这个空手道俱乐部图（Karate club graph）

 　　1. 采用3层GCN，随机初始化权重

　　2. 输入X=I, 因为我们这里没有节点特征.

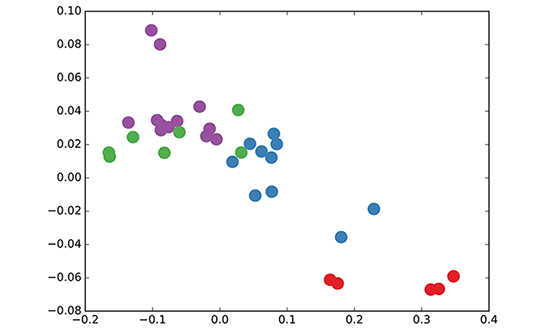

然后我们就可以进行前向传播了，通过这3层传播，我们就可以得到每个节点对应的输出。如下图（此时，还没训练！）：

CN embedding (with random weights) for nodes in the karate club network.

PS: DeepWalk(Perozzi et al., KDD 2014) 能够非监督的学到相似的嵌入结果
