本文详细介绍了一种网络设备ASA与安全管理平台ACS之间的配置及测试流程。包括了实验拓扑搭建、具体配置步骤如AAA服务配置、ACS安装及配置、ASA命令行测试等，并提供了配置验证方法。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

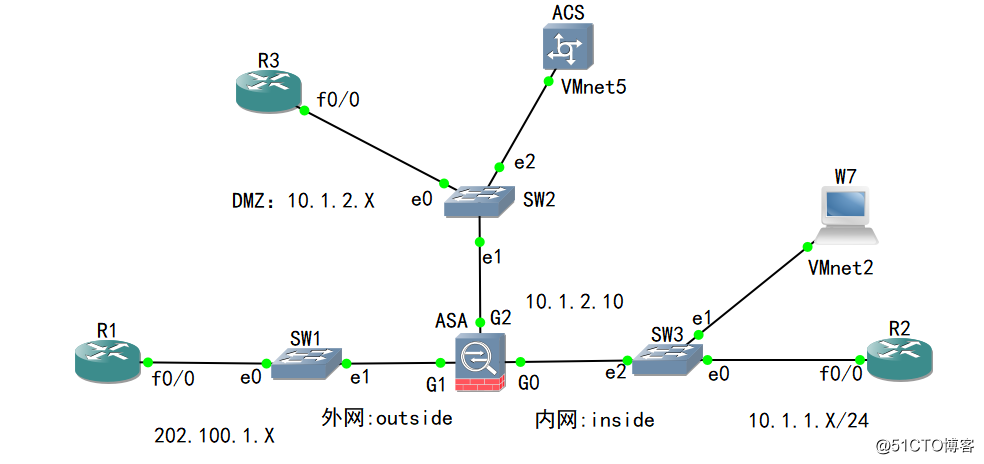

一、实验拓扑：
3-思科防火墙：认证管理访问：ACS联动
二、实验要求：
1、ASA客户端上配置：aaa-server 认证协议、目的主机、密匙；
2、安装ACS：登录用户名：admin，密码：Root123；
使用VM5虚拟网卡，手动配置地址：10.1.2.4/24，网关：10.1.2.254；
命名管道：\.\pipe\ACS，用Pipe连接，使用Securt连接；
配置IP：10.1.2.254；网关：10.1.12.10；show application status acs（全running）；

3、ASA Ping 10.1.2.254，ACS Ping 10.1.2.10，查看是否可通后再进行下一步；
4、浏览器中输入：https://10.1.2.254，用户名：acsadmin，密码：root（可以在W7上执行远程管理，如这样ACS连接的VM5网卡应该还原回192.168.32.1/24，网关：192.168.36.1虚拟网卡11的地址，因为它连接G2口，这个没成功）；
5、ACS服务端上配置：用户名和密码、AAA Client；
6、ASA命令行测试aaa-server是否可通。
三、命令部署：
1、ASA上部署aaa-server配置：
ASA(config)# aaa-server zhou protocol tacacs+
ASA(config-aaa-server-group)# aaa-server zhou (DMZ) host 10.1.2.254
ASA(config-aaa-server-host)# key zhou

四、验证：
1、ASA上部署aaa-server配置查看：
ASA# show run aaa-server
aaa-server zhou protocol tacacs+
aaa-server zhou (dmz) host 10.1.2.254
key *****
2、ACS和ASA相互Ping，ACS查看application：
ACS/admin# ping ip 10.1.2.10
PING 10.1.2.10 (10.1.2.10) 56(84) bytes of data.
64 bytes from 10.1.2.10: icmp_seq=1 ttl=255 time=4.71 ms
64 bytes from 10.1.2.10: icmp_seq=2 ttl=255 time=0.984 ms
64 bytes from 10.1.2.10: icmp_seq=3 ttl=255 time=1.19 ms
64 bytes from 10.1.2.10: icmp_seq=4 ttl=255 time=1.30 ms
--- 10.1.2.10 ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 3001ms
rtt min/avg/max/mdev = 0.984/2.048/4.711/1.542 ms

ACS/admin# show application status acs
ACS role: PRIMARY
Process 'database' running
Process 'management' running
Process 'runtime' running
Process 'ntpd' running
Process 'view-database' running
Process 'view-jobmanager' running
Process 'view-alertmanager' running
Process 'view-collector' running
Process 'view-logprocessor' running

ASA# ping 10.1.2.254
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 10.1.2.254, timeout is 2 seconds:!!!!!
3、ASA测试：
ASA(config)# test aaa-server authentication zhou username bb password bbbb
Server IP Address or name: 10.1.2.254(timeout: 12 seconds)
INFO: Authentication Successful
