NT-iTAP-5F是一款快速以太网在线式被动式TAP设备，适用于快速以太网链路的监听和流量汇聚。设备提供被动式监听流量分离输出、流量汇聚输出功能，并具备易用性和高效能特点。支持单路在线式端口、单向流量监听端口和汇聚双向流量输出端口。

1 NT-iTAP<?xml:namespace prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags" />-5F产品介绍

1.1 基本功能概述

NT-iTAP-5F 是快速以太网在线式被动式新型 TAP 设备。设备既可支持无源被动监听工作方式，也可支持有源监听汇聚流量输出工作方式；设备可纯透明在线式部署于监听链路，不会对被监听快速以太网链路的数据通信形成任何影响，是您部署流量监听设备的首选解决方案。 <?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

1.2 应用结构

1.2.1 被动式监听流量分离输出

<?xml:namespace prefix = v ns = "urn:schemas-microsoft-com:vml" />

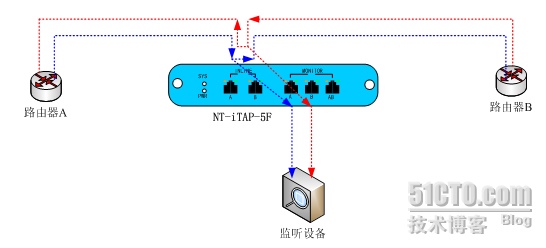

NT-iTAP-5F 可执行被动式在线分离流量监听输出。如上图所示， TAP 设备串联部署于两台路由器的 FE 互联链路之间，同时输出两路单向流量（ TX/RX ）到监听设备用于流量监控及审计。

1.2.2 流量汇聚输出

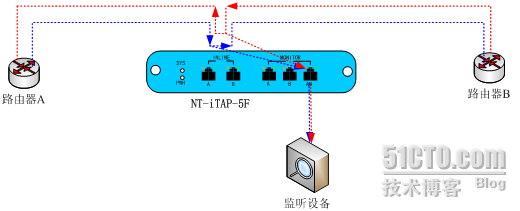

如上图所示， NT-iTAP-5F 还可执行被动式汇聚流量监听输出，该 TAP 设备具备一个千兆以太网监控接口，可将被监控链路的双向（ TX/RX ）全双工数据进行汇聚之后输出到千兆以太网监听接口，有效的减少了监控审计设备的所需端口数量。同时， 1000M 以太网接口的高速特性保证了输出端口汇聚双向 200Mbps 数据时无丢包。

1.3 产品特色

1.3.1 被动式TAP不影响链路传输

NT-iTAP-5F 设备完全属于纯被动式以太网 TAP ，该 TAP 设备不会向在线端口发送任何物理数据信号，不影响原链路的物理信号完整性，不对原链路的传输数据执行任何处理。因此，本 TAP 设备的部署不会对原通信链路产生任何影响，在被串联链路两端的设备均不会感知到 TAP 设备的存在。

监听链路类型	快速以太网 [100BASE_TX]
端口输出能力	MONITOR_A:100M bps MONITOR_B:100M bps MONITOR_C:200Mbps
端口汇聚	MONITOR_C 端口支持双向流量汇聚
