配电终端加密装置功能及现场应用调试方案

ISU-208N
配电终端加密模块现场应用调试方案

现场调试手册V2.0

本文以广州市智昊电气技术有限公司所研发的ISU-208配电终端加密模块装置为例说明在国网现场应用的方案场景及开通方法步骤，为广大的使用
目　　录
1 产品概述 3
2 现场接线 4
3 配置模块参数 4
3.1系统参数配置 4
3.2串口参数配置 5
3.3网络参数配置 5
4 加密模块证书请求文件的生成 6
5 加密模块内主站、网关正式证书导入 6

1 产品概述
ISU-208N是智昊电气针对配电自动化终端信息安全升级改造自主研发的终端通信硬加密单元系列产品。主要应用于配电终端的通信加固升级场合，采用内嵌安全芯片、4G全网通通讯模块设计理念，满足配电站所终端（DTU）和配电馈线终端（FTU）的通信安全升级要求。支持数据标准化解析封装、通信服务控制管理、双向身份认证、数据加密保护、终端证书管理等功能，可实现终端与主站之间的数据，满足国网配电自动化系统标准通信协议（101/104）及信息安全防护要求的配电终端通信加密模块。支持移动、联通、电信的2G/3G/4G全频段无线通信。

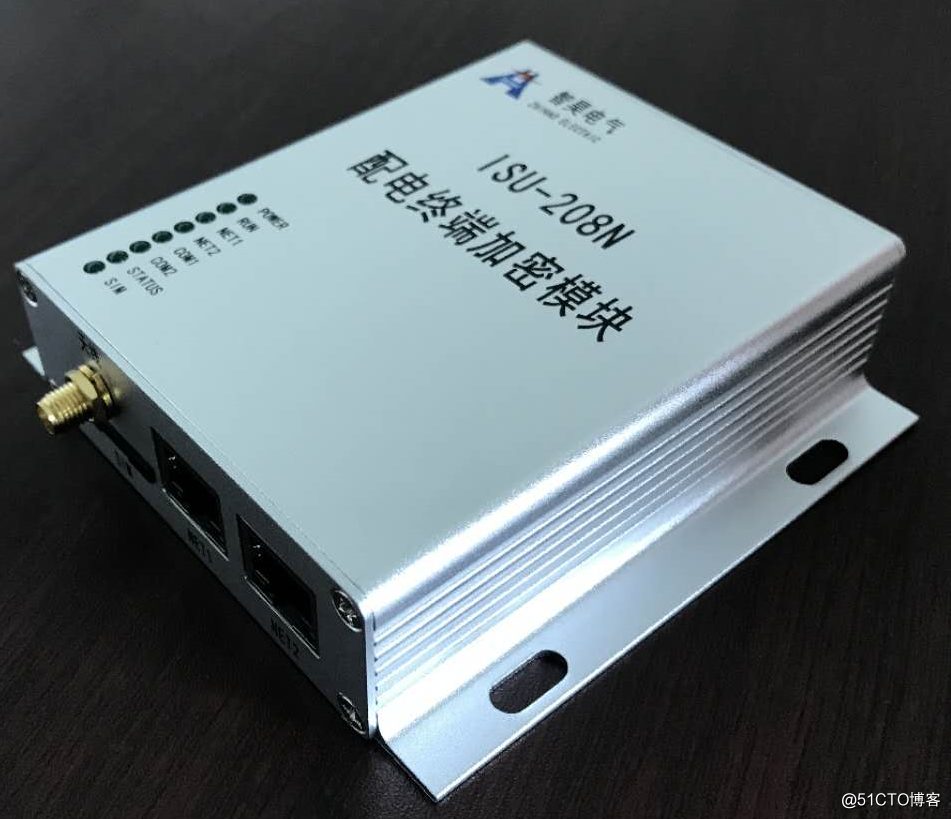

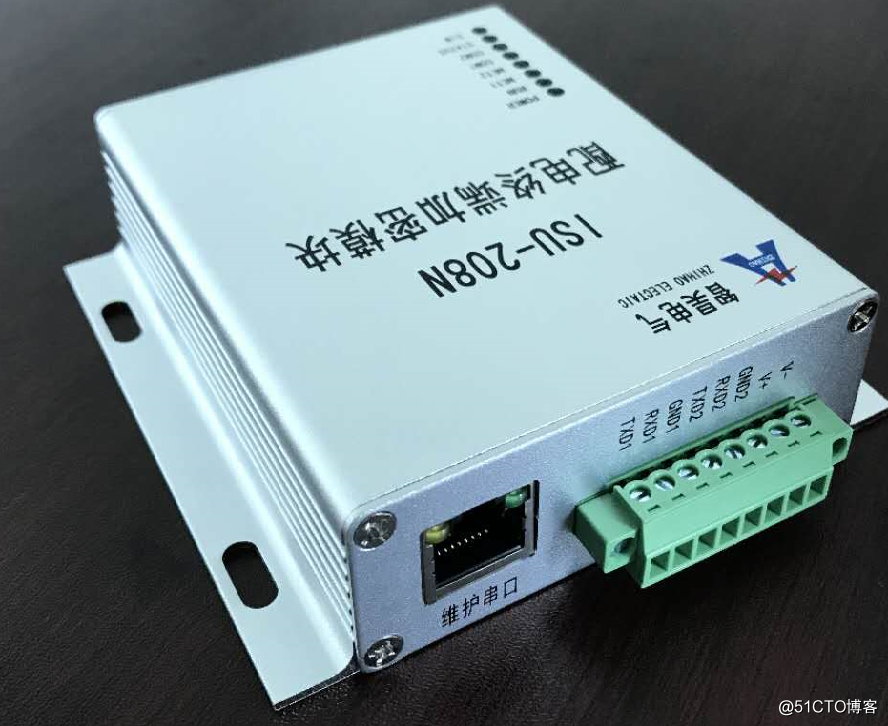

其外形结构效果分别如下图1所示：

图1 模块结构效果图

2 现场接线
给模块输入DC24V工作电源，根据实际通信情况，若是串口通信，则把串口1用导线连至GPRS无线模块，串口2用导线连至终端。若是以太网通信，则用网线分别把模块NET1与主站侧通信设备连接，模块NET2与配电终端以太
