本文探讨了高速数据采集系统中Camera Link接口的设计，该接口用于连接相机和FPGA图像采集卡，实现高速图像传输和处理。Camera Link标准简化了计算机与相机的连接，提供高速数据传输能力，优于IEEE-1394标准。通过DS-21-02M30相机为例，介绍了Camera Link接口的硬件设计，包括LVDS信号转换和FPGA控制部分。
高速数据采集系统可对相机采集得到的实时图像进行传输、实时处理，同时实现视频采集卡和计算机之间的通信。系统连接相机的接口用的是Camera Link接口，通过Camera Link接口把实时图像高速传输到FPGA图像采集卡中进行数据实时处理，并通过PCI接口实现采集卡和计算机之间的通信。本文主要研究数据采集系统 Cam-era Link接口技术。

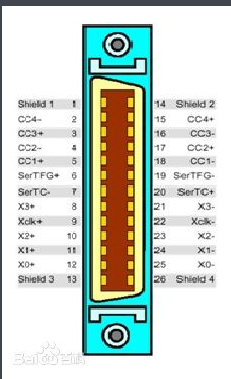

Camera Link是专门为数字摄像机的数据传输提出的接口标准，是2000年10月由一些摄像头供应商和图像采集公司联合推出的。Camera Link标准简化了计算机和摄像头之间的连接。本设计选用Dalsa公司的DS-21-02M30相机，该相机支持Camera Link接口。相机数据通过Camera Link接口传输到一块Altera公司的FPGAStratixII中进行处理。在FPGA中进行数据的高速缓存，可以在FPGA中设计各种图像处理程序对图像进行实时处理。
1 DS-21-02M30相机简介
DS-21-02M30相机可提供高灵敏度的8／10位图像。为了同时获得卓越的分辨率和灰度级，DS-21-02M30相机图像分辨率为1 600×1 200，像素尺寸为7．4 μm×7．4 μm，像素数据输出时钟为40 MHz，最高帧频可达60帧／s。通过设定像素数据格式命令，可以设定像素数据为8位、10位。功耗低于15 W，供电电源电压为12～25 V。
通过异步串口向DS-21-02M30相机发送ASCII码控制命令和诊断命令，可以控制相机输出图像的增益、补偿、帧频、曝光时间、曝光模式和测试图像的输出，还可以
