console下openGL绘图框架

console下的glut模式OpenGL入门

使用glut进行OpenGL绘图，主要由以下几个部分组成：初始化和创建窗口，处理窗口和输入事件，加载颜色表，初始化和绘制三维物体，管理背景过程，运行程序。下面举例说明，阅读此例子的源代码，建议从main主函数开始，而不是从上至下。源程序

1， 新建一个win32控制台应用程序（注意，不是win32项目），在添加过程中，创建一个空的项目，然后，在解决方案资源管理器的源文件树目录下，添加一个cpp文件，文件可以命名为mian.cpp。

2， 添加绘图相关的头文件和库文件，在新建的main.cpp中，加入如下头文件：

代码

#include  < windows.h >
#include  < GL / gl.h >
#include  < GL / glaux.h >
#include  < GL / glu.h >
#include  < gl / glut.h >
#pragma  comment(lib,"opengl32.lib")
#pragma  comment(lib,"glu32.lib")
#pragma  comment(lib,"glaux.lib")
#pragma  comment(lib,"GLUT32.LIB")





3， 添加程序进行鼠标交互操作时的相关变量

// 鼠标点击位置及是否按下，旋转角度等

int  mouseX, mouseY;

bool  mouseButtonDown  =   false ; // 鼠标是否按下

float  rotX  =   16 , rotY  =   0 ; // 初始化旋转角度，这里只用到了绕y轴旋转





4，添加程序空闲时的响应函数。在程序处于空闲状态时，反复重绘窗口，可以用于物体自动运动下的绘图刷新。





// 程序空闲时的处理函数

void  Idle()

{

     glutPostRedisplay(); // 标记当前窗口需要重新绘制

}







6,窗口大小改变时的响应函数。主要的设置包括视口大小的定义(glViewport)和投影的定义(gluPerspective)。



代码

void  Resize( GLsizei iWidth, GLsizei iHeight )

{

     glViewport ( 0 , 0 ,iWidth,iHeight);

     glMatrixMode (GL_PROJECTION);

     glLoadIdentity();

     gluPerspective( 65.0 ,(GLfloat)iWidth / (GLfloat)iHeight,  0.1 ,  120.0 );

     glMatrixMode(GL_MODELVIEW);

     glLoadIdentity();

}



7，添加绘图函数。这里绘制一个四面体，可以根据鼠标操作进行绕Y轴的旋转。

代码

void  DrawScene()

{

     glClear(GL_COLOR_BUFFER_BIT  |  GL_DEPTH_BUFFER_BIT);           //  清除屏幕和深度缓存

     glLoadIdentity();                               //  重置当前的模型观察矩阵

     glTranslatef( 0.0f , 0.0f , - 6.0f );                  //  左移1.5 单位，并移入屏幕6.0

     glRotatef(rotY, 0.0f , 1.0f , 0.0f );                 //  绕Y轴旋转金字塔



     glBegin(GL_TRIANGLES);                     //  开始绘制金字塔的各个面

     glColor3f( 1.0f , 0.0f , 0.0f );            //  红色

     glVertex3f(  0.0f ,  1.0f ,  0.0f );             //  三角形的上顶点(前侧面)

     glColor3f( 0.0f , 1.0f , 0.0f );            //  绿色

     glVertex3f( - 1.0f , - 1.0f ,  1.0f );             //  三角形的左下顶点(前侧面)

     glColor3f( 0.0f , 0.0f , 1.0f );            //  蓝色

     glVertex3f(  1.0f , - 1.0f ,  1.0f );             //  三角形的右下顶点(前侧面)

     glColor3f( 1.0f , 0.0f , 0.0f );            //  红色

     glVertex3f(  0.0f ,  1.0f ,  0.0f );             //  三角形的上顶点(右侧面)

     glColor3f( 0.0f , 0.0f , 1.0f );            //  蓝色

     glVertex3f(  1.0f , - 1.0f ,  1.0f );             //  三角形的左下顶点(右侧面)

     glColor3f( 0.0f , 1.0f , 0.0f );            //  绿色

     glVertex3f(  1.0f , - 1.0f ,  - 1.0f );            //  三角形的右下顶点(右侧面)

     glColor3f( 1.0f , 0.0f , 0.0f );            //  红色

     glVertex3f(  0.0f ,  1.0f ,  0.0f );             //  三角形的上顶点(后侧面)

     glColor3f( 0.0f , 1.0f , 0.0f );            //  绿色

     glVertex3f(  1.0f , - 1.0f ,  - 1.0f );            //  三角形的左下顶点(后侧面)

     glColor3f( 0.0f , 0.0f , 1.0f );            //  蓝色

     glVertex3f( - 1.0f , - 1.0f ,  - 1.0f );            //  三角形的右下顶点(后侧面)

     glColor3f( 1.0f , 0.0f , 0.0f );            //  红色

     glVertex3f(  0.0f ,  1.0f ,  0.0f );             //  三角形的上顶点(左侧面)

     glColor3f( 0.0f , 0.0f , 1.0f );            //  蓝色

     glVertex3f( - 1.0f , - 1.0f , - 1.0f );             //  三角形的左下顶点(左侧面)

     glColor3f( 0.0f , 1.0f , 0.0f );            //  绿色

     glVertex3f( - 1.0f , - 1.0f ,  1.0f );             //  三角形的右下顶点(左侧面)

     glEnd();                          //  金字塔绘制结束



     glutPostRedisplay();

     glutSwapBuffers();  // 交换缓冲区



}





7，添加菜单定义函数，及菜单响应函数。这里的菜单是右键弹出式popup菜单，其中BuildPopupMenu建立菜单及菜单对应的ID号，菜单ID号的定义，置于main文件的上端。

SelectFromMenu为菜单消息响应函数。这里添加了两个菜单。如图所示。



代码

enum  MenuCommands {

     MENU_TEST  =   0 ,

     MENU_EXIT

};



void  SelectFromMenu( int  idCommand)

{

      switch  (idCommand) {

      case  MENU_TEST:

          // 写响应代码

         MessageBox(NULL, " 测试 " , "" , 0 );

          break ;

      case  MENU_EXIT:

         exit( 0 );

          break ;

     }

     glutPostRedisplay();

}

int  BuildPopupMenu ( void )

{

      int  menu;

     menu  =  glutCreateMenu(SelectFromMenu);

     glutAddMenuEntry ( " 测试\tt " , MENU_TEST);

     glutAddMenuEntry ( " Exit\tEsc " , MENU_EXIT);

      return  menu;

}





7，添加鼠标响应函数。鼠标响应函数主要包括鼠标按下响应和移动响应，mousebutton鼠标按下响应，MouseMotion是鼠标移动响应。

代码

void  MouseButton( int  button,  int  state,  int  x,  int  y)

{

      if  (button  ==  GLUT_LEFT_BUTTON) {

          if  (state  ==  GLUT_DOWN) {

              mouseX  =  x;

              mouseY  =  y;

              mouseButtonDown  =   true ;

         }  else  {

              mouseButtonDown  =   false ;

         }

     }

}



void  MouseMotion( int  x,  int  y)

{

      int  deltX, deltY;



      //  calculate mouse movement since click

     deltY  =  x  -  mouseX;

     deltX  =  y  -  mouseY;



      //  store new mouse position

     mouseX  =  x;

     mouseY  =  y;



      if  (mouseButtonDown) {

               //  rotate

         rotX  +=  deltX;

         rotY  +=  deltY;

         glutPostRedisplay();

     }

}





8，键盘响应函数。

代码

void  Keyboard(unsigned  char  key,  int  x,  int  y)

{

      switch  (key) {

      case   ' t ' :

         SelectFromMenu(MENU_TEST);

          break ;

      case   27 :  //  Esc

         SelectFromMenu(MENU_EXIT);

          break ;

     }

}





9，主函数main.

代码

int  main( int  argc,  char   ** argv)

{

     GLsizei iWidth  =   640.0 ;  // 定义窗口大小

     GLsizei iHeight  =   480.0 ;



     glutInit( & argc, argv); // glut初始化



      // 指定函数glutCreateWindow()将创建的窗口模式，如是单缓存，还是双缓存，是RGB还是RGBA模式

      // 另外还可以指定与窗口有一个相关联的深度缓存，模板缓存

     glutInitDisplayMode( GLUT_RGB  |  GLUT_DEPTH  |  GLUT_DOUBLE ); // 窗口显示模式，这里为RGB颜色模式，深度缓冲，双缓冲

     glutInitWindowSize(iWidth, iHeight); // 窗口大小

     glutInitWindowPosition( 100 ,  100 ); // 窗口位置

     glutCreateWindow(  " 控制台下的OpenGL入门学习 "  ); // 创建窗口



      // 处理窗口和输入事件

     BuildPopupMenu(); // 创建右键弹出式菜单

     glutAttachMenu(GLUT_RIGHT_BUTTON);

     glutMouseFunc(MouseButton); // 鼠标按下，弹起的响应函数

     glutMotionFunc(MouseMotion); // 鼠标移动时的响应函数

     glutKeyboardFunc(Keyboard); // 键盘按下的响应函数

     glutIdleFunc(Idle ); // 程序空闲时的处理函数为Idle()



      // 初始化绘图环境，包括启用深度缓存，设置背景色，设置视口大小等

     glClearColor( 0.0f ,  0.0f ,  0.0f , 0 );  //  设置背景色

     glEnable(GL_DEPTH_TEST);  // 启用深度测试

     glDepthFunc(GL_LEQUAL); // 深度小或相等的时候也渲染

     glutReshapeFunc(Resize ); // 窗口大小发生改变时的响应函数



     glutDisplayFunc(DrawScene ); // 设置绘图函数为DrawScene()



     glutMainLoop();  // 程序运行循环

      return   0 ;

}

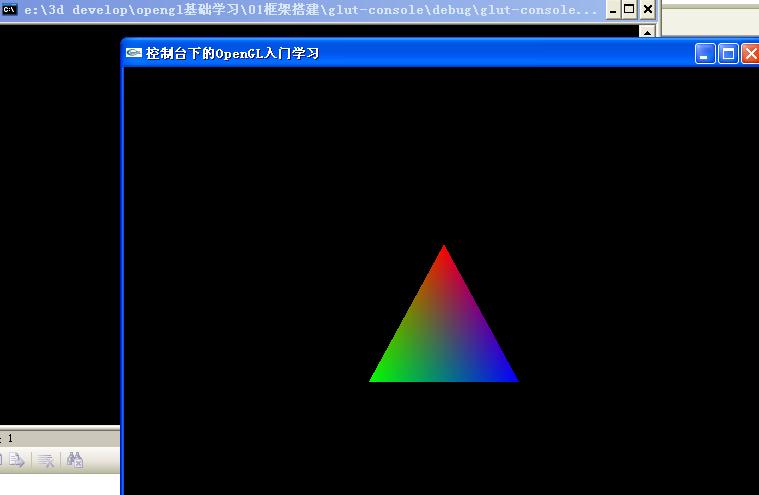

10，运行程序，如图所示。

附：

常见错误列表：

1新建的工程如果出现error C2664: “MessageBoxW”: 不能将参数2 从“const char [42]”转换为“LPCWSTR”这种错误， 将项目->配置属性->常规->字符集改为支持多字节字符集。

2 无法找到glut32.dll，程序无法启动。在默认情况下，glut是没有安装在vc的库里，只有gl等基本库及头文件，所以可以自己在网上下载最新的glut库，放到程序文件夹中，

3，无法定位程序输入点，_glutCreateWindowWithExit……,这种情况一般是你电脑里有多个glut32.dll可读路径,glut.dll版本冲突导致的。建议只使用一个最新版本glut库即可
