1.1 实验任务<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

配置DHCP服务

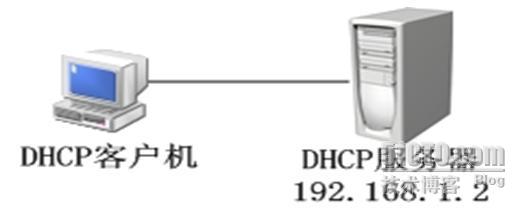

1.2 实验环境和网络拓扑

<?xml:namespace prefix = v ns = "urn:schemas-microsoft-com:vml" />
1.3 完成标准

(1)    给网段192.168.1.0/24动态分配IP地址；默认网关192.168.1.1；DNS服务器192.168.1.2
(2)    DHCP客户机能成功获得192.168.1.0/24网段的IP地址和作用域选项配置的参数





2．详细操作步骤



Step 1: 组建物力网络、配置设备名称及相关服务



*所有操作均在VMware Workstation下完成，VMware软件操作请查阅相关资料



首先在VM上安装一台Windows Server 2003（建议使用Enterprise Edition）

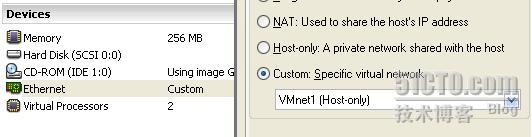

添加网卡，类型VMnet1 （VMnet1为Host-Only，私有，为了不受主机网络环境影响）
将这个已安装好的系统在VM里克隆：

（右击）此虚拟机选项卡-Clone-下一步-from current state（从现在的配置）-create a link clone（为节省硬盘空间，但此克隆必须在被克隆虚拟机启动后才能启动）-新建克隆名称和存储地址-完成



禁用VM虚拟网卡的DHCP服务（否则此DHCP实验无效）：

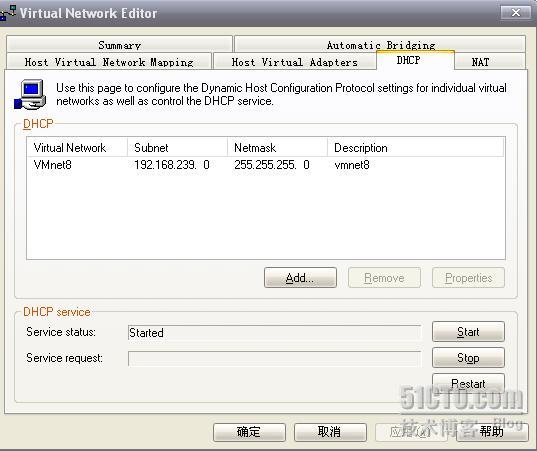

       方法1：VM软件菜单栏-Edit-Virtual Network Settings…-DHCP选项卡-选中VMnet1-Remove-确定

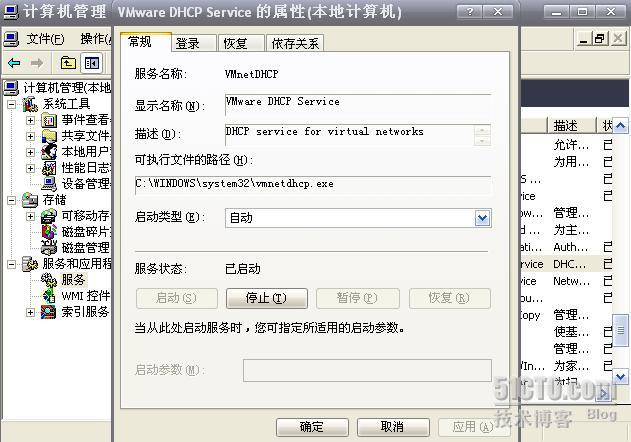

       方法2：主机-服务-停止VMware DHCP Service

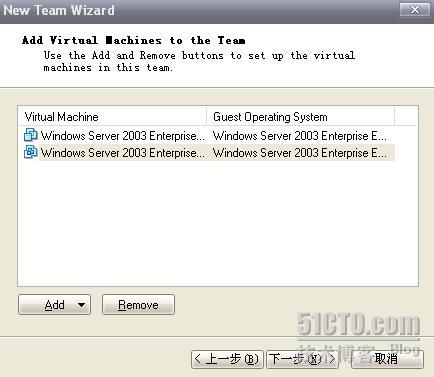

将VM里新建的系统和其克隆组成一个Team：

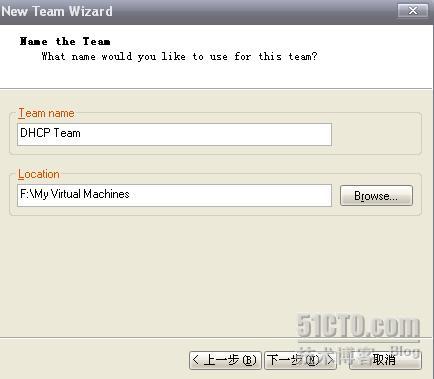

VM首页（Home页）-New Team-下一步-创建Team名字和存储位置（下一步）-（现在就为Team添加成员）YES-Add-Existing Virtual Machine-选择存储位置-（现在就添加LAN段）YES-下一步-同时勾选Custom下的VMnet1-完成，即能看到新Team下的两台VM虚拟机



运行Team进入虚拟机的系统-配置各主机名-重启
*这里DHCP服务器主机名为VMServer，DHCP客户机主机名为VMClient

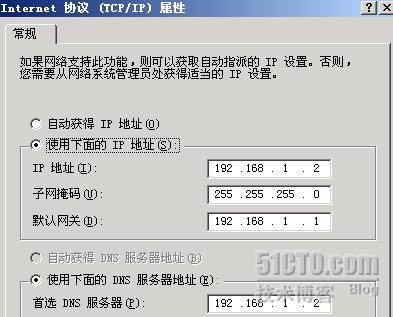

按实验要求配置DHCP服务器（VMServer）的固定IP/子网掩码/默认网关和首选DNS服务器



配置DHCP服务器（VMServer）的AD（活动目录）使之成为DC：
       开始-管理工具-管理您的服务器-添加角色-添加或删除角色-下一步-第一台服务器的典型配置-下一步-输入新域的DNS全名（dhcp.net）-下一步-下一步-否，不转发查询-下一步-DHCP服务包含在总结内
       安装DHCP服务的另一种方法：开始-控制面板-添加或删除程序-添加/删除Windows组件-网络服务-详细信息-动态主机配置协议（DHCP）





Step 2: 配置DHCP服务器



新建作用域：

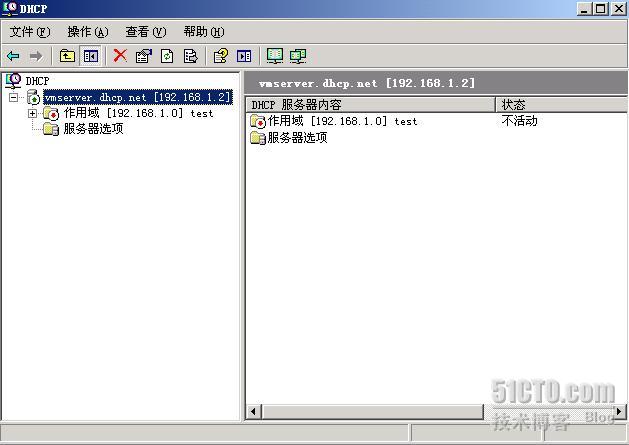

进入“管理您的服务器”-DHCP服务器右点击“管理此DHCP服务器”
（右击）系统自动生成的作用域-停止-删除作用域（否则新建的作用域会与此作用域的IP范围和掩码产生冲突）

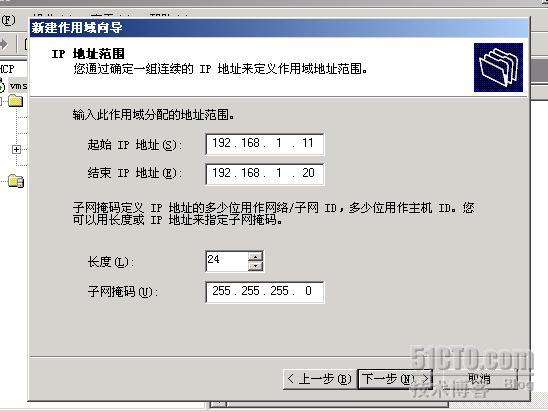

（右击）DHCP服务器-新建作用域-下一步-（作用域名称和描述）-下一步-起始IP地址和结束IP地址：

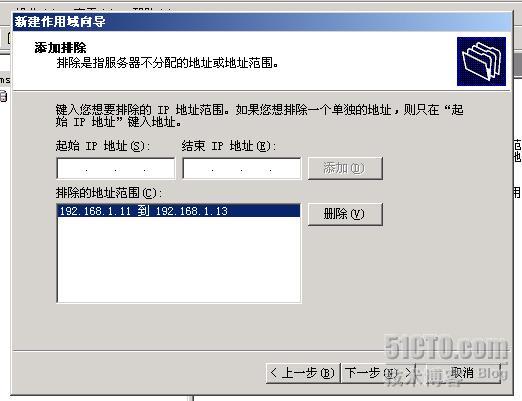

添加排除（此IP段中将不被分配的IP地址），填入起始和结束IP，点击“添加”

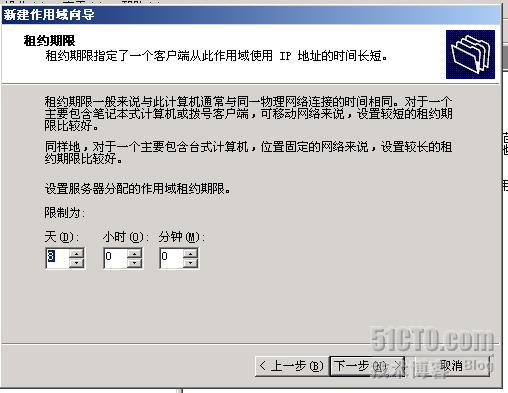

租约期限，默认8天



配置DHCP选项：否，稍后配置这些选项-下一步-完成





配置作用域选项（默认网关、首选DNS等）：

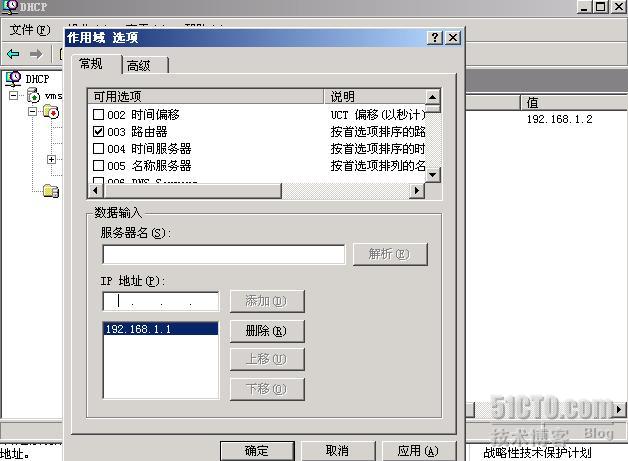

（右击）作用域选项-配置选项-勾选 003 路由器-输入IP地址192.168.1.1-添加



勾选006 DNS Servers-填入IP地址192.168.1.2-添加-确定

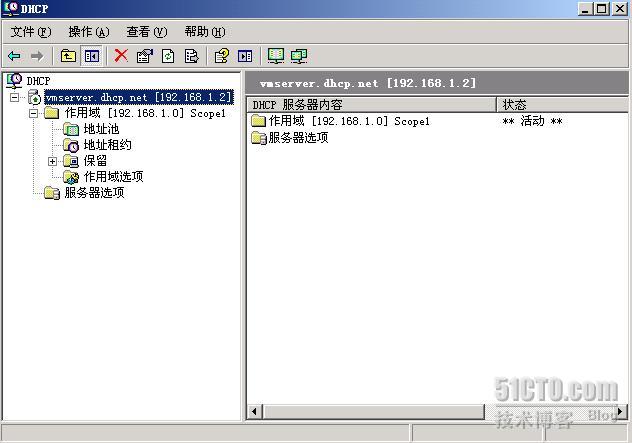

右击作用域-激活：此时作用域红色向下箭头消失



配置DHCP客户机：

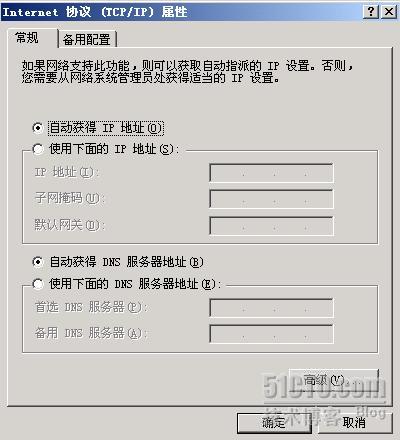

进入DHCP客户机系统，Internet协议 （TCP/IP）属性：自动获得IP地址，自动获得DNS



DHCP客户机随即获得DHCP服务器分配的IP地址、默认网关和DNS服务器地址



Step 3：验证DHCP配置

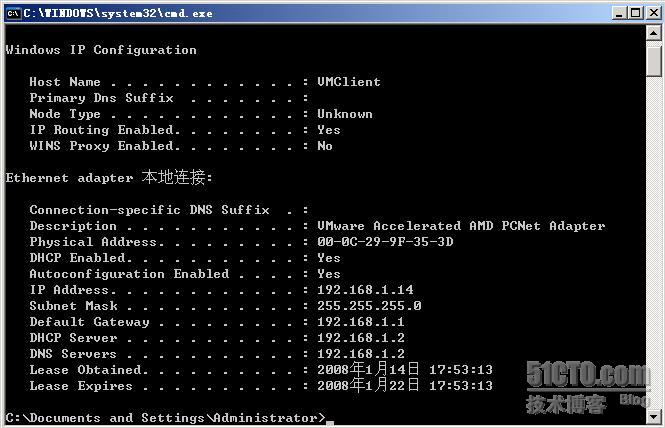

进入DHCP客户机-开始-运行-cmd-输入命令：ipconfig /all
DHCP开启；自动配置开启；IP地址192.168.1.14（11-13被添加排除不被分配）；默认网关192.168.1.1；DHCP服务器192.168.1.2；DNS服务器192.168.1.2；租约开始日期2008年1月14，租约到期日1月22，租约期8天



*所有获得的配置与DHCP服务器配置相符，实验成功！！！
