本文围绕JVM展开，介绍了其内存区域划分，包括程序计数器、虚拟机栈等，分析了OOM可能发生的区域，如堆内存、虚拟机栈等。还阐述了堆内存结构，如新生代、老年代等，最后提及常用的性能监控与问题定位工具，如top命令等。

JVM的内存区域是怎么划分的？
OOM可能发生在哪些区域上？
堆内存的结构？
常用性能监控与问题定位工具有哪些？
参考

JVM的内存区域是怎么划分的？

JVM的内存划分中，有部分区域是线程私有的，有部分是属于整个JVM进程，有些区域会抛出OOM异常，有些则不会。

了解JVM的内存区域划分以及特征，是定位线上内存问题的基础。

那么JVM内存区域是怎么划分的呢？

首先是程序计数器（Program Counter Register)，在JVM规范中，每个线程都有自己的程序计数器。

这是一块比较小的内存空间，存储当前线程正在执行的Java方法的JVM指令地址，即字节码的行号。如果正在执行Native方法，则这个计数器为空。

另外，该内存区域是唯一一个在Java虚拟机规范中没有规定任何OOM情况的内存区域。

第二，Java虚拟机栈(Java Virtal Machine Stack)，同样也是属于线程私有区域。

每个线程在创建的时候都会创建一个虚拟机栈，生命周期与线程一致，线程退出时，线程的虚拟机栈也回收。

虚拟机栈内部保持一个个的栈帧，每次方法调用都会进行压栈，JVM对栈帧的操作只有出栈和压栈两种，方法调用结束时会进行出栈操作。

该区域存储着局部变量表，编译时期可知的各种基本类型数据、对象引用、方法出口等信息。

第三，本地方法栈（Native Method Stack）与虚拟机栈类似，本地方法栈是在调用本地方法时使用的栈，每个线程都有一个本地方法栈。

第四，堆（Heap），几乎所有创建的Java对象实例，都是被直接分配到堆上的。

堆被所有的线程所共享，在堆上的区域，会被垃圾回收器做进一步划分，例如新生代、老年代的划分。

Java虚拟机在启动的时候，可以使用“Xmx”之类的参数指定堆区域的大小。

第五，方法区（Method Area)。方法区与堆一样，也是所有的线程所共享，存储被虚拟机加载的元（Meta）数据，包括类信息、常量、静态变量、即时编译器编译后的代码等数据。

这里需要注意的是运行时常量池也在方法区中。根据Java虚拟机规范的规定，当方法区无法满足内存分配需求时，将抛出OutOfMemoryError异常。

由于早期HotSpot JVM的实现，将CG分代收集拓展到了方法区，因此很多人会将方法区称为永久代。

Oracle JDK8中已永久代移除永久代，同时增加了元数据区（Metaspace）。

第六，运行时常量池（Run-Time Constant Pool)，这是方法区的一部分，受到方法区内存的限制，当常量池无法再申请到内存时，会抛出OutOfMemoryError异常。

在Class文件中，除了有类的版本、方法、字段、接口等描述信息外，还有一项信息是常量池。

每个Class文件的头四个字节称为Magic Number，它的作用是确定这是否是一个可以被虚拟机接受的文件；接着的四个字节存储的是Class文件的版本号。紧挨着版本号之后的，就是常量池入口了。

常量池主要存放两大类常量：

字面量（Literal），如文本字符串、final常量值
符号引用，存放了与编译相关的一些常量，因为Java不像C++那样有连接的过程，因此字段方法这些符号引用在运行期就需要进行转换，以便得到真正的内存入口地址。

class文件中的常量池，也称为静态常量池，JVM虚拟机完成类装载操作后，会把静态常量池加载到内存中，存放在运行时常量池。

第七，直接内存（Direct Memory），直接内存并不属于Java规范规定的属于Java虚拟机运行时数据区的一部分。

Java的NIO可以使用Native方法直接在java堆外分配内存，使用DirectByteBuffer对象作为这个堆外内存的引用。

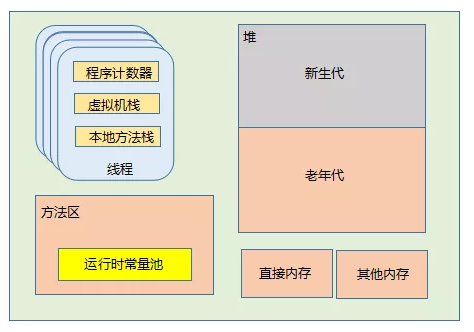

下面这张图，反映了运行中的Java进程内存占用情况：

OOM可能发生在哪些区域上？

根据javadoc的描述，OOM是指JVM的内存不够用了，同时垃圾收集器也无法提供更多的内存。从描述中可以看出，在JVM抛出OutOfMemoryError之前，垃圾收集器一般会出马先尝试回收内存。

从上面分析的Java数据区来看，除了程序计数器不会发生OOM外，哪些区域会发生OOM的情况呢？

第一，堆内存。堆内存不足是最常见的发送OOM的原因之一

如果在堆中没有内存完成对象实例的分配，并且堆无法再扩展时，将抛出OutOfMemoryError异常，抛出的错误信息是“java.lang.OutOfMemoryError:Java heap space”。

当前主流的JVM可以通过-Xmx和-Xms来控制堆内存的大小，发生堆上OOM的可能是存在内存泄露，也可能是堆大小分配不合理。

第二，Java虚拟机栈和本地方法栈，这两个区域的区别不过是虚拟机栈为虚拟机执行Java方法服务，而本地方法栈则为虚拟机使用到的Native方法服务，在内存分配异常上是相同的。

在JVM规范中，对Java虚拟机栈规定了两种异常：

如果线程请求的栈大于所分配的栈大小，则抛出StackOverFlowError错误，比如进行了一个不会停止的递归调用；
如果虚拟机栈是可以动态拓展的，拓展时无法申请到足够的内存，则抛出OutOfMemoryError错误。

第三，直接内存。直接内存虽然不是虚拟机运行时数据区的一部分，但既然是内存，就会受到物理内存的限制。

在JDK1.4中引入的NIO使用Native函数库在堆外内存上直接分配内存，但直接内存不足时，也会导致OOM。

第四，方法区。随着Metaspace元数据区的引入，方法区的OOM错误信息也变成了“java.lang.OutOfMemoryError:Metaspace”。

对于旧版本的Oracle JDK，由于永久代的大小有限，而JVM对永久代的垃圾回收并不积极，如果往永久代不断写入数据，例如String.Intern()的调用，在永久代占用太多空间导致内存不足，也会出现OOM的问题

对应的错误信息为“java.lang.OutOfMemoryError:PermGen space”

内存区域	是否线程私有	是否可能发生OOM
程序计数器	是	否
虚拟机栈	是	是
本地方法栈	是	是
方法区	否	是
直接内存	否	是
堆	否	是

堆内存的结构？

可以借助一些工具来了解JVM的内存内容，具体到特定的内存区域，应该用什么工具去定位呢？

图形化工具。图形化工具的优点是直观，连接到Java进程后，可以显示堆内存、堆外内存的使用情况，类似的工具有JConsole,VisualVm等。
命令行工具。这类工具可以在运行时进行查询，包括jstat，jmap等，可以对堆内存、方法区等进行查看。定位线上问题时也多会使用这些工具。jmap也可以生成堆转储文件（Heap Dump）文件，如果是在linux上，可以将堆转储文件拉到本地来，使用Eclipse MAT进行分析，也可以使用jhap进行分析。

关于内存的监控与诊断，在后面会进行深入了解。现在来看下一个问题：堆内的结构是怎么的呢？

站在垃圾收集器的角度来看，可以把内存分为新生代与老年代。

内存的分配规则取决于当前使用的是哪种垃圾收集器的组合，以及内存相关的参数配置。

往大的方向说，对象优先分配在新生代的Eden区域，而大对象直接进入老年代。

第一, 新生代的Eden区域。

对象优先分配在该区域，同时JVM可以为每个线程分配一个私有的缓存区域，称为TLAB（Thread Local Allocation Buffer），避免多线程同时分配内存时需要使用加锁等机制而影响分配速度。TLAB在堆上分配，位于Eden中。

TLAB的结构如下：

// ThreadLocalAllocBuffer: a descriptor for thread-local storage used by
// the threads for allocation.
//            It is thread-private at any time, but maybe multiplexed over
//            time across multiple threads. The park()/unpark() pair is
//            used to make it avaiable for such multiplexing.
class ThreadLocalAllocBuffer: public CHeapObj{
  friend class VMStructs;
private:
  HeapWord* _start;                              // address of TLAB
  HeapWord* _top;                                // address after last allocation
  HeapWord* _pf_top;                             // allocation prefetch watermark
  HeapWord* _end;                                // allocation end (excluding alignment_reserve)
  size_t    _desired_size;                       // desired size   (including alignment_reserve)
  size_t    _refill_waste_limit;                 // hold onto tlab if free() is larger than this

从本质上来说，TLAB的管理是依靠三个指针：start、end、top。

start与end标记了Eden中被该TLAB管理的区域，该区域不会被其他线程分配内存所使用，top是分配指针，开始时指向start的位置，随着内存分配的进行，慢慢向end靠近，当撞上end时触发TLAB refill。

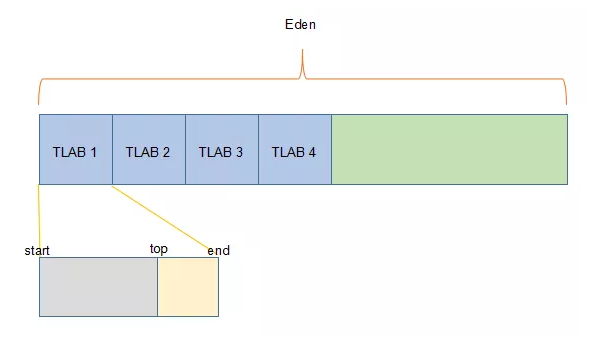

因此内存中Eden的结构大体为：
