IPsec简介

IPsec（IP Security）是IETF制定的三层隧道加密协议，它为Internet上传输的数据提供了高质量的、可互操作的、基于密码学的安全保证。特定的通信方之间在IP层通过加密与数据源认证等方式，提供了以下的安全服务：

-- 数据机密性（Confidentiality）：IPsec发送方在通过网络传输包前对包进行加密。

-- 数据完整性（Data Integrity）：IPsec接收方对发送方发送来的包进行认证，以确保数据在传输过程中没有被篡改。

-- 数据来源认证（Data Authentication）：IPsec在接收端可以认证发送IPsec报文的发送端是否合法。

--防重播（Anti-Replay）：IPsec接收方可检测并拒绝接收过时或重复的报文。

IPsec具有以下优点：

--支持IKE（Internet Key Exchange，因特网密钥交换），可实现密钥的自动协商功能，减少了密钥协商的开销。可以通过IKE建立和维护SA的服务，简化了IPsec的使用和管理。

--所有使用IP协议进行数据传输的应用系统和服务都可以使用IPsec，而不必对这些应用系统和服务本身做任何修改。

-- 对数据的加密是以数据包为单位的，而不是以整个数据流为单位，这不仅灵活而且有助于进一步提高IP数据包的安全性，可以有效防范网络***。

IPsec的协议实现

IPsec协议不是一个单独的协议，它给出了应用于IP层上网络数据安全的一整套体系结构，包括网络认证协议AH（Authentication Header，认证头）、ESP（Encapsulating Security Payload，封装安全载荷）、IKE（Internet Key Exchange，因特网密钥交换）和用于网络认证及加密的一些算法等。其中，AH协议和ESP协议用于提供安全服务，IKE协议用于密钥交换。

IPsec提供了两种安全机制：认证和加密。认证机制使IP通信的数据接收方能够确认数据发送方的真实身份以及数据在传输过程中是否遭篡改。加密机制通过对数据进行加密运算来保证数据的机密性，以防数据在传输过程中被窃听。

IPsec协议中的AH协议定义了认证的应用方法，提供数据源认证和完整性保证；ESP协议定义了加密和可选认证的应用方法，提供数据可靠性保证。

--AH协议（IP协议号为51）提供数据源认证、数据完整性校验和防报文重放功能，它能保护通信免受篡改，但不能防止窃听，适合用于传输非机密数据。AH的工作原理是在每一个数据包上添加一个身份验证报文头，此报文头插在标准IP包头后面，对数据提供完整性保护。可选择的认证算法有MD5（Message Digest）、SHA-1（Secure Hash Algorithm）等。

-- ESP协议（IP协议号为50）提供加密、数据源认证、数据完整性校验和防报文重放功能。ESP的工作原理是在每一个数据包的标准IP包头后面添加一个ESP报文头，并在数据包后面追加一个ESP尾。与AH协议不同的是，ESP将需要保护的用户数据进行加密后再封装到IP包中，以保证数据的机密性。常见的加密算法有DES、3DES、AES等。同时，作为可选项，用户可以选择MD5、SHA-1算法保证报文的完整性和真实性。

在实际进行IP通信时，可以根据实际安全需求同时使用这两种协议或选择使用其中的一种。AH和ESP都可以提供认证服务，不过，AH提供的认证服务要强于ESP。同时使用AH和ESP时，设备支持的AH和ESP联合使用的方式为：先对报文进行ESP封装，再对报文进行AH封装，封装之后的报文从内到外依次是原始IP报文、ESP头、AH头和外部IP头。

IPsec基本概念 1. 安全联盟（Security Association，SA）

IPsec在两个端点之间提供安全通信，端点被称为IPsec对等体。

SA是IPsec的基础，也是IPsec的本质。SA是通信对等体间对某些要素的约定，例如，使用哪种协议（AH、ESP还是两者结合使用）、协议的封装模式（传输模式和隧道模式）、加密算法（DES、3DES和AES）、特定流中保护数据的共享密钥以及密钥的生存周期等。建立SA的方式有手工配置和IKE自动协商两种。

SA是单向的，在两个对等体之间的双向通信，最少需要两个SA来分别对两个方向的数据流进行安全保护。同时，如果两个对等体希望同时使用AH和ESP来进行安全通信，则每个对等体都会针对每一种协议来构建一个独立的SA。

SA由一个三元组来唯一标识，这个三元组包括SPI（Security Parameter Index，安全参数索引）、目的IP地址、安全协议号（AH或ESP）。

SPI是用于唯一标识SA的一个32比特数值，它在AH和ESP头中传输。在手工配置SA时，需要手工指定SPI的取值。使用IKE协商产生SA时，SPI将随机生成。

通过IKE协商建立的SA具有生存周期，手工方式建立的SA永不老化。IKE协商建立的SA的生存周期有两种定义方式：

--基于时间的生存周期，定义了一个SA从建立到失效的时间；

-- 基于流量的生存周期，定义了一个SA允许处理的最大流量。

生存周期到达指定的时间或指定的流量，SA就会失效。SA失效前，IKE将为IPsec协商建立新的SA，这样，在旧的SA失效前新的SA就已经准备好。在新的SA开始协商而没有协商好之前，继续使用旧的SA保护通信。在新的SA协商好之后，则立即采用新的SA保护通信。

2. 封装模式

IPsec有如下两种工作模式：

--隧道（tunnel）模式：用户的整个IP数据包被用来计算AH或ESP头，AH或ESP头以及ESP加密的用户数据被封装在一个新的IP数据包中。通常，隧道模式应用在两个安全网关之间的通讯。

--传输（transport）模式：只是传输层数据被用来计算AH或ESP头，AH或ESP头以及ESP加密的用户数据被放置在原IP包头后面。通常，传输模式应用在两台主机之间的通讯，或一台主机和一个安全网关之间的通讯。

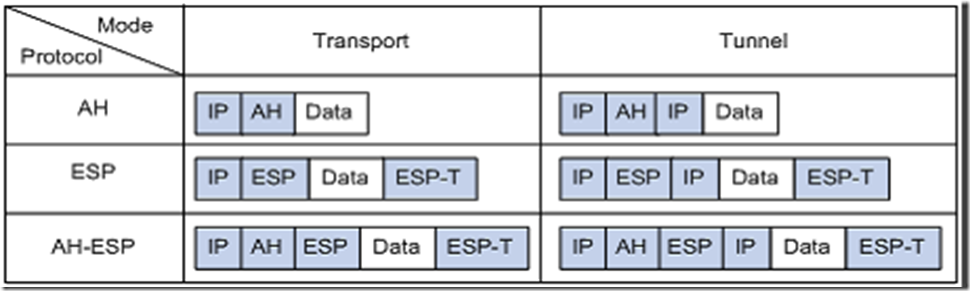

不同的安全协议在tunnel和transport模式下的数据封装形式如图1-1所示，data为传输层数据。

图 1 安全协议数据封装格式

3. 认证算法与加密算法 (1) 认证算法

认证算法的实现主要是通过杂凑函数。杂凑函数是一种能够接受任意长的消息输入，并产生固定长度输出的算法，该输出称为消息摘要。IPsec对等体计算摘要，如果两个摘要是相同的，则表示报文是完整未经篡改的。IPsec使用两种认证算法：

l MD5：MD5通过输入任意长度的消息，产生128bit的消息摘要。

l SHA-1：SHA-1通过输入长度小于2的64次方bit的消息，产生160bit的消息摘要。

MD5算法的计算速度比SHA-1算法快，而SHA-1算法的安全强度比MD5算法高。

(2) 加密算法

加密算法实现主要通过对称密钥系统，它使用相同的密钥对数据进行加密和解密。目前设备的IPsec实现三种加密算法：

--DES（Data Encryption Standard）：使用56bit的密钥对一个64bit的明文块进行加密。

-- 3DES（Triple DES）：使用三个56bit的DES密钥（共168bit密钥）对明文进行加密。

--AES（Advanced Encryption Standard）：使用128bit、192bit或256bit密钥长度的AES算法对明文进行加密。

这三个加密算法的安全性由高到低依次是：AES、3DES、DES，安全性高的加密算法实现机制复杂，运算速度慢。对于普通的安全要求，DES算法就可以满足需要。

4. 协商方式

有如下两种协商方式建立SA：

--手工方式（manual）配置比较复杂，创建SA所需的全部信息都必须手工配置，而且不支持一些高级特性（例如定时更新密钥），但优点是可以不依赖IKE而单独实现IPsec功能。

-- IKE自动协商（isakmp）方式相对比较简单，只需要配置好IKE协商安全策略的信息，由IKE自动协商来创建和维护SA。

当与之进行通信的对等体设备数量较少时，或是在小型静态环境中，手工配置SA是可行的。对于中、大型的动态网络环境中，推荐使用IKE协商建立SA。

5. 安全隧道

安全隧道是建立在本端和对端之间可以互通的一个通道，它由一对或多对SA组成。

IKE IKE简介

在实施IPsec的过程中，可以使用IKE（Internet Key Exchange，因特网密钥交换）协议来建立SA，该协议建立在由ISAKMP（Internet Security Association and Key Management Protocol，互联网安全联盟和密钥管理协议）定义的框架上。IKE为IPsec提供了自动协商交换密钥、建立SA的服务，能够简化IPsec的使用和管理，大大简化IPsec的配置和维护工作。

IKE不是在网络上直接传输密钥，而是通过一系列数据的交换，最终计算出双方共享的密钥，并且即使第三者截获了双方用于计算密钥的所有交换数据，也不足以计算出真正的密钥。

IKE的安全机制

IKE具有一套自保护机制，可以在不安全的网络上安全地认证身份、分发密钥、建立IPsec SA。

1. 数据认证

数据认证有如下两方面的概念：

-- 身份认证：身份认证确认通信双方的身份。支持两种认证方法：预共享密钥（pre-shared-key）认证和基于PKI的数字签名（rsa-signature）认证。

--身份保护：身份数据在密钥产生之后加密传送，实现了对身份数据的保护。

2. DH

DH（Diffie-Hellman，交换及密钥分发）算法是一种公共密钥算法。通信双方在不传输密钥的情况下通过交换一些数据，计算出共享的密钥。即使第三者（如***）截获了双方用于计算密钥的所有交换数据，由于其复杂度很高，不足以计算出真正的密钥。所以，DH交换技术可以保证双方能够安全地获得公有信息。

3. PFS

PFS（Perfect Forward Secrecy，完善的前向安全性）特性是一种安全特性，指一个密钥被破解，并不影响其他密钥的安全性，因为这些密钥间没有派生关系。对于IPsec，是通过在IKE阶段2协商中增加一次密钥交换来实现的。PFS特性是由DH算法保障的。

IKE的交换过程

IKE使用了两个阶段为IPsec进行密钥协商并建立SA：

(1) 第一阶段，通信各方彼此间建立了一个已通过身份认证和安全保护的通道，即建立一个ISAKMP SA。第一阶段有主模式（Main Mode）和野蛮模式（Aggressive Mode）两种IKE交换方法。

(2) 第二阶段，用在第一阶段建立的安全隧道为IPsec协商安全服务，即为IPsec协商具体的SA，建立用于最终的IP数据安全传输的IPsec SA。

主模式交换过程

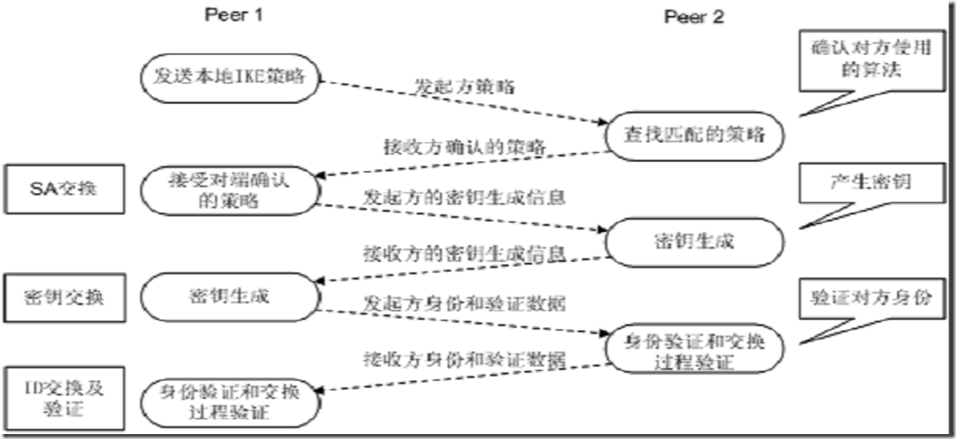

第一阶段主模式的IKE协商过程中包含三对消息：

-- 第一对叫SA交换，是协商确认有关安全策略的过程；

--第二对消息叫密钥交换，交换Diffie-Hellman公共值和辅助数据（如：随机数），密钥材料在这个阶段产生；

-- 最后一对消息是ID信息和认证数据交换，进行身份认证和对整个第一阶段交换内容的认证。

野蛮模式交换与主模式交换的主要差别在于，野蛮模式不提供身份保护，只交换3条消息。在对身份保护要求不高的场合，使用交换报文较少的野蛮模式可以提高协商的速度；在对身份保护要求较高的场合，则应该使用主模式。

IKE在IPsec中的作用

--因为有了IKE，IPsec很多参数（如：密钥）都可以自动建立，降低了手工配置的复杂度。

--IKE协议中的DH交换过程，每次的计算和产生的结果都是不相关的。每次SA的建立都运行DH交换过程，保证了每个SA所使用的密钥互不相关。

--IPsec使用AH或ESP报文头中的序列号实现防重放。此序列号是一个32比特的值，此数溢出后，为实现防重放，SA需要重新建立，这个过程需要IKE协议的配合。

--对安全通信的各方身份的认证和管理，将影响到IPsec的部署。IPsec的大规模使用，必须有CA（Certificate Authority，认证中心）或其他集中管理身份数据的机构的参与。

-- IKE提供端与端之间动态认证。

IPsec与IKE的关系

图 5

IPsec与IKE的关系图

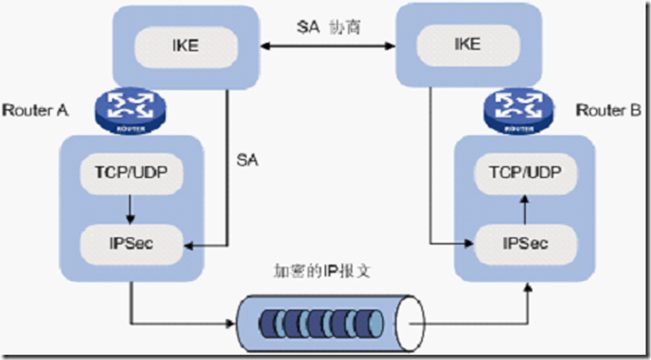

从图中我们可以看出IKE和IPsec的关系：

--IKE是UDP之上的一个应用层协议，是IPsec的信令协议；

--IKE为IPsec协商建立SA，并把建立的参数及生成的密钥交给IPsec；

--IPsec使用IKE建立的SA对IP报文加密或认证处理。

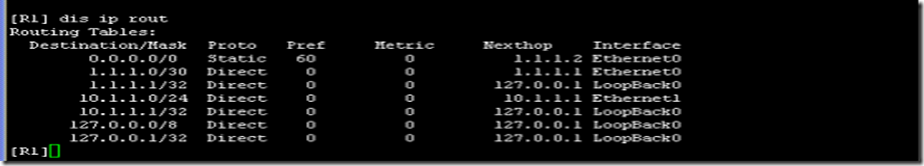

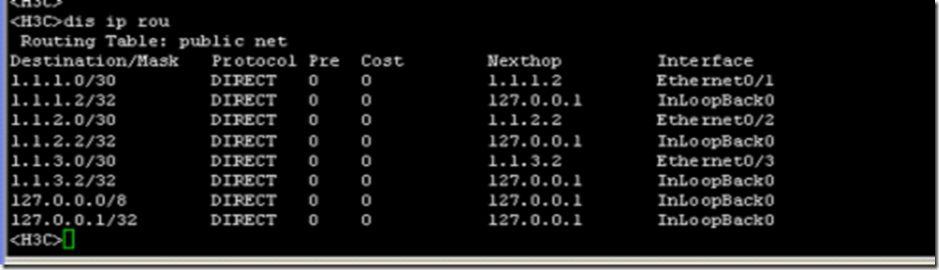

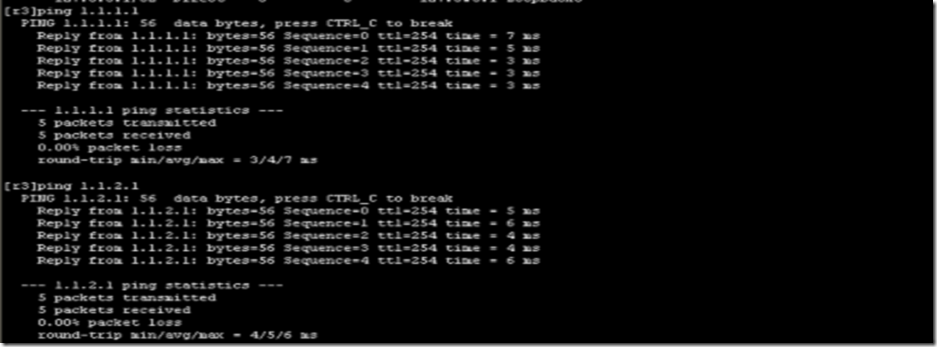

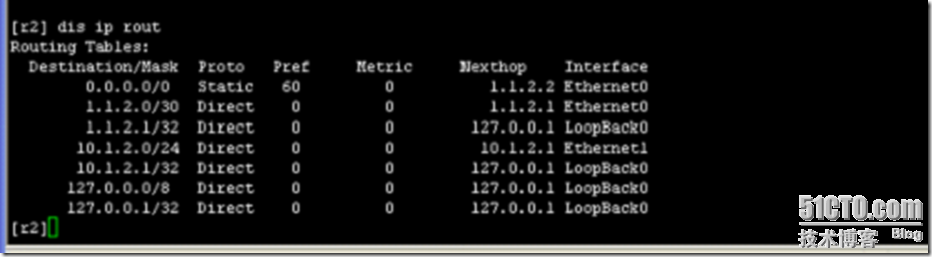

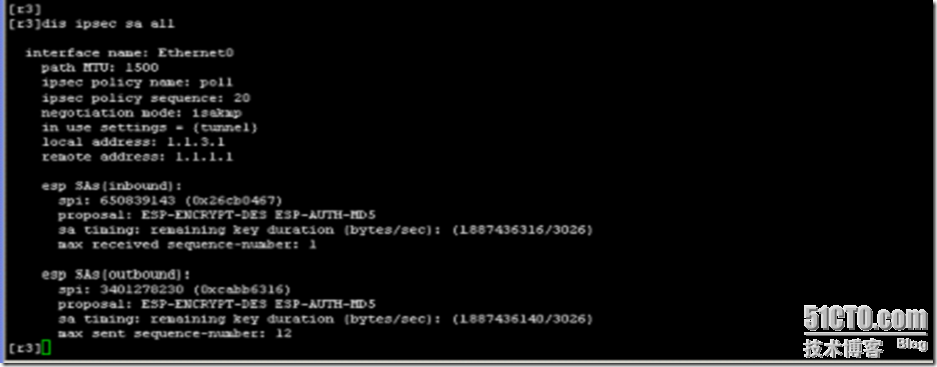

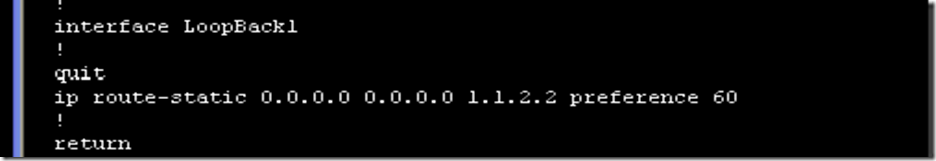

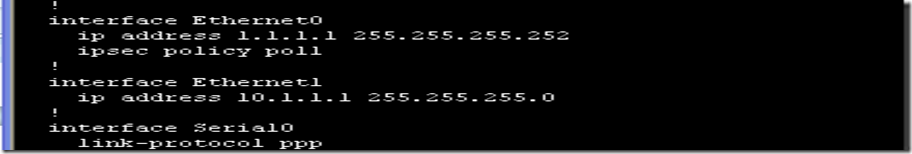

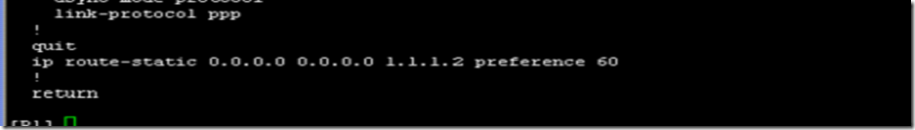

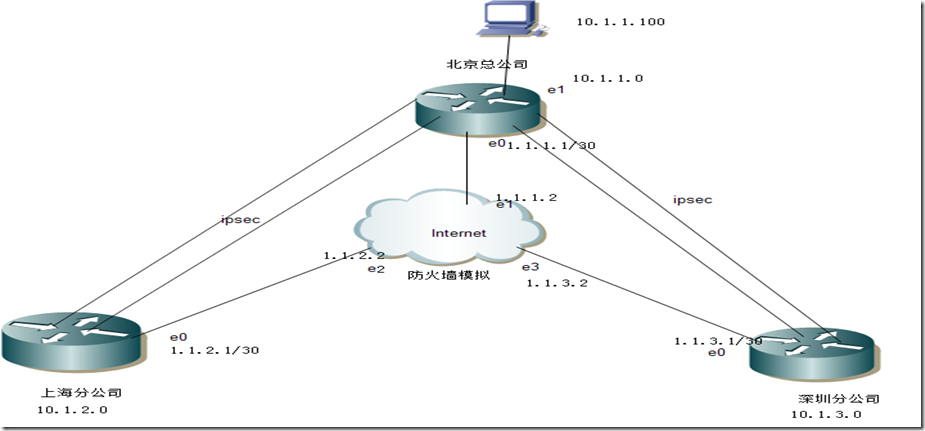

IPsec IPSEC配置步骤

创建加密访问控制列表

根据是否与加密访问控制列表匹配，可以确定那些 IP 包加密后发送，那些IP 包直

接转发。需要保护的安全数据流使用扩展IP 访问控制列表进行定义。

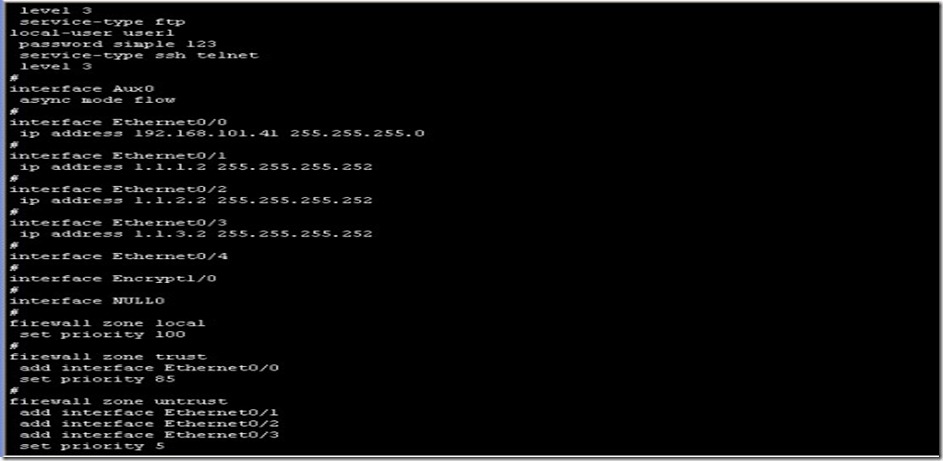

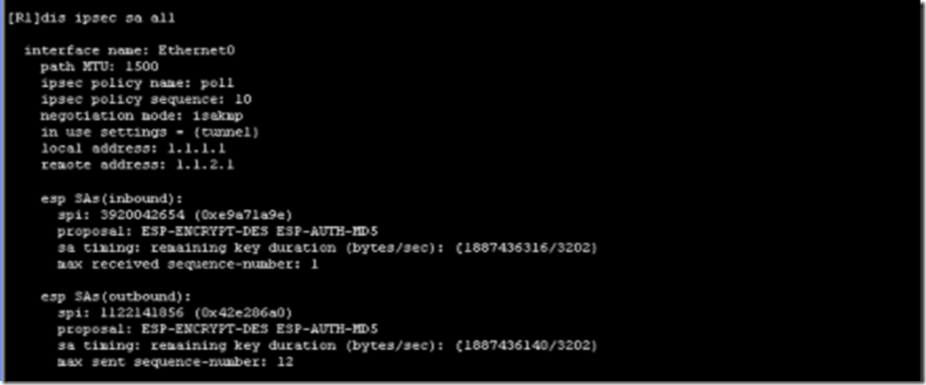

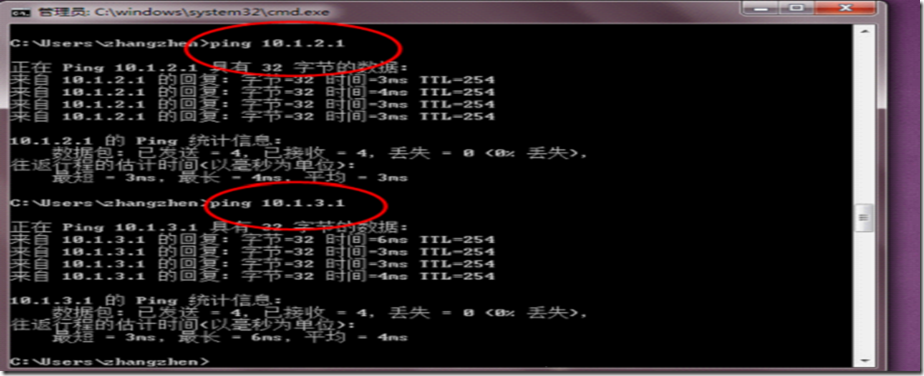

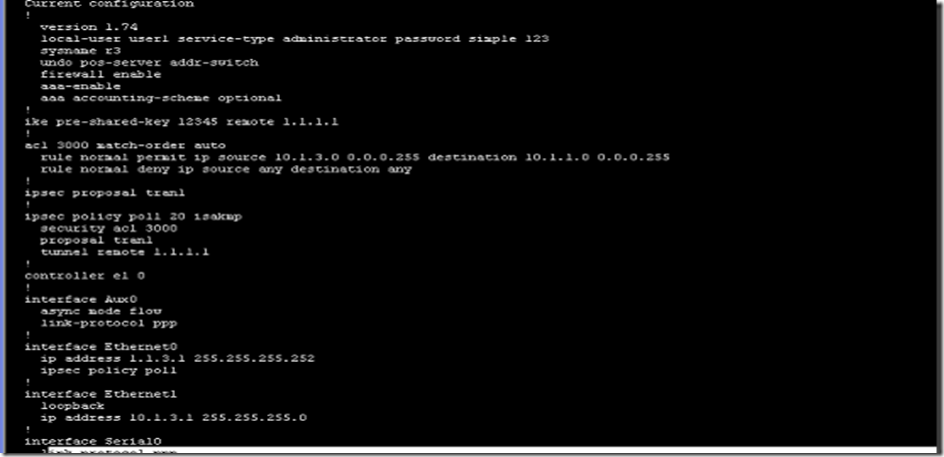

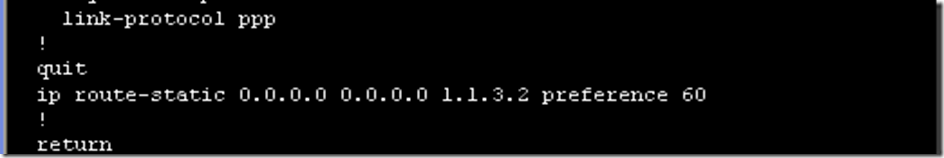

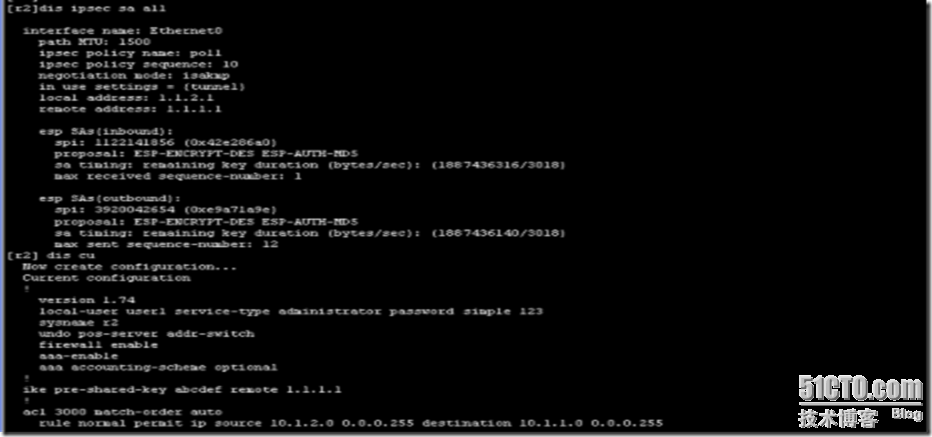

acl acl-number

rule { normal | special }{ permit | deny } pro-number[source source-addr source-wildcard | any ][source-port operator port1 [ port2 ] ] [ destination dest-addr dest- wildcard | any ][destination-port operator port1 [ port2 ] ] [icmp-type icmp-type icmp-code][logging]
