工作流引擎设计第一版

很久没写点东西了，现在有点时间来分享下工作流引擎设计的一点体会。希望能帮助各位园友。

前段时间接手一OA系统项目，经过一段时间的需求调研，总共十多个功能模块，但系统主要功能是应付一堆堆审批流程，各流程千差万别，而且流程变动也大，这无疑是需要设计一个工作流引擎才能解决。这个引擎主要做到流程可配置，可视化编辑，可视化的流程图展示，且需要保留审批处理的历史快照......

经过一段时间的资料查阅（感谢园子的大虾们），并且经合自身的经历（曾经用过，但未曾开发过工作流引擎），终于想出了一套方案：

以下是相关的网络资料：

http://www.cnblogs.com/f2flow/p/3659685.html

http://cqroad.cn/

 链接一主要是可借鉴下流程的运转模型，连接二主要是可借鉴下流程图设计

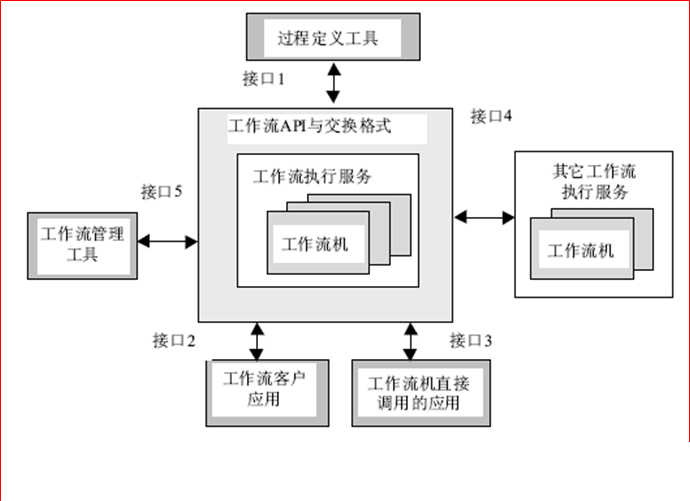

标准参考模型图：





以我的理解，工作流引擎分两大部分：流程模板库和流程实例库。

流程模板库是各流程配置的地方，可看作是工厂生产仓库中的机模，里面包含了流程制作的处理步骤，各步骤的运转方式，发起权限，提醒处理，处理人设置等，当流程模板装配完毕后就可批量生产，上市销售了。

流程实例就好比如上述已上市销售的流程产品了，经过用户的选择购买。按照相关说明进行使用。

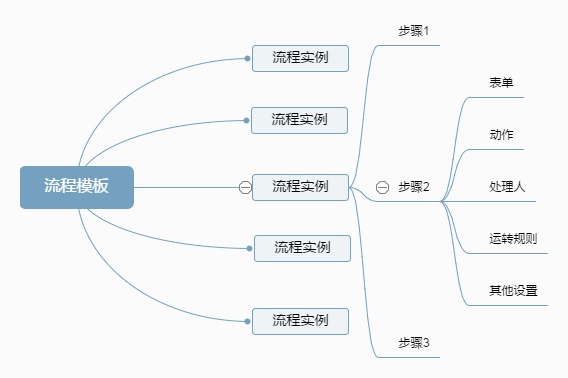

其组成可理解如下：



一个流程模板可生成多个实例（如对象实例化一样），每个实例中包含多个处理步骤，每个处理步骤中蕴含了所指定的表单（数据呈现）、处理动作、运转规则、提醒处理等。

其中处理动作主要是：草稿，提交，驳回，作废，暂存，转办，转阅。

处理规则就是根据流程的运转模型而定，顺序模式，单选模式，并行分支模式，汇聚模式，转办模式，驳回模式等

而表单，则是流程步骤处理时的数据展现形式，可理解为页面。里面的数据及呈现需根据自身业务情况而定。流程与表单的结合是一个难点。



经过我的理解，梳理出一个适合自己设计时的流程引擎模型

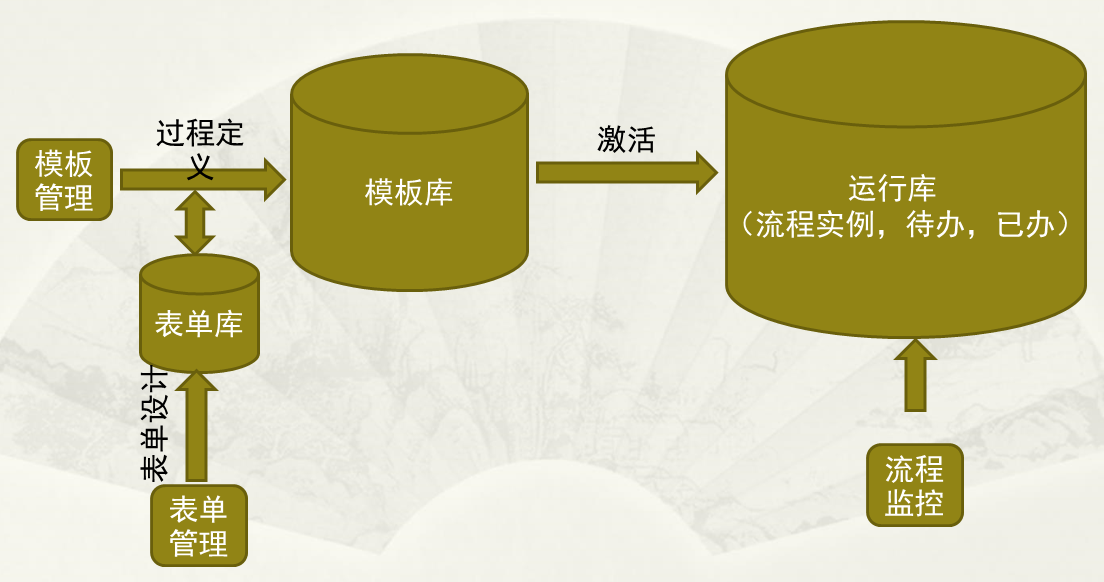

模型中分成三个库，这主要都是为了体现在数据存储上。模板管理与表单库有机地结合（模板管理负责流转规则的配置，表单库负责数据呈现）制作成模板，最终被用户所使用，激活成一个个实例至运行库中。如运行库中的实例出现异常，则需要流程监控模块进行调整。

不过表单的设计是一个难点，需要进行多种格式化的处理，由于时间和人力都有限，没有具体实现此功能。目前是使用硬编码设计表单的形式来应付。

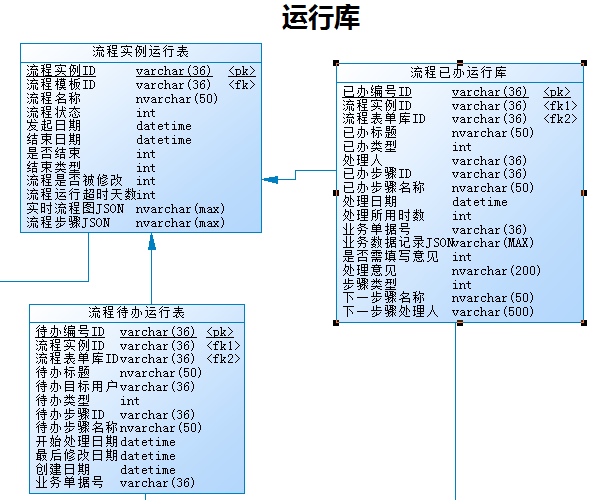

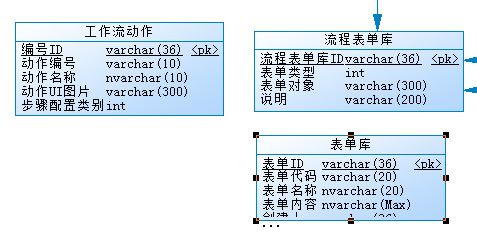

分享一下数据结构：

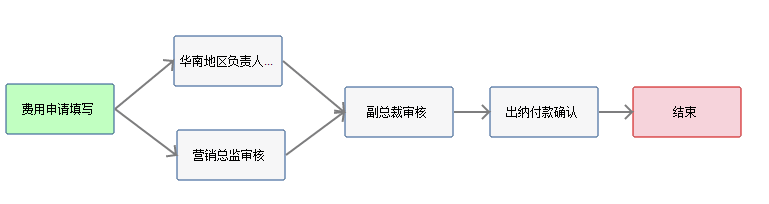

流程配置图：

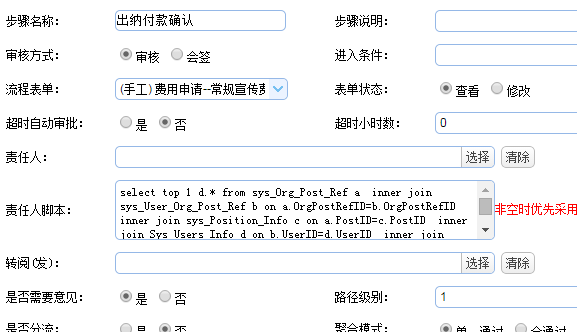

步骤配置：



目前的流程引擎还未考虑到支持多平台调用，只局限于自身系统。各们有见解的可留言分享，感谢。

有很多实现细节未能详细讲述，日后有时间再分享。
