光纤收发器指示灯说明
2007-11-22 16:09

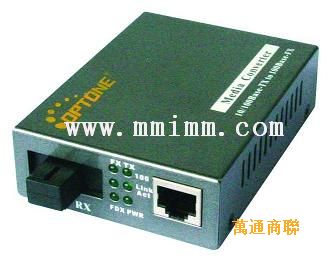

0dcdfec401e04ec739db498e.jpg　　　09d41a12327b7f5df919b875.jpg

一、SUN TELCOM：
        TXL：电口连接状态；RX：光口接收状态 ；SPD：电口工作速度；FXL：光口连接状态；FDX：电口双工状态；PWR：电源指示邓
二、NETLINK：
        PWR：灯亮表示DC5V电源工作正常；
        FX 100：Lit for fiber 100Mbps operation
                      灯亮表示光纤传输速率为100Mbps；
        FX Link/Act：Lit when fiber connection is good ;Blinks when fiber data is present;
                     灯长亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输；
        FDX：Lin when full-duplex mode is enabled.Blinks when collision is present;
                      灯亮表示光纤以全双工方式传输数据；
        TX 100：灯亮表示双绞线传输速率为100Mbps ，灯不亮表示双绞线传输速率为10Mbps；
        TX Link/Act：灯长亮表示双绞线链路连接确；灯闪亮表示双绞线中有数据在传输。
