sniffer抓包分析

抓包分析

本机IP地址:192.168.2.93

FTP服务器:192.168.2.212

                    TCP连接(三次握手)

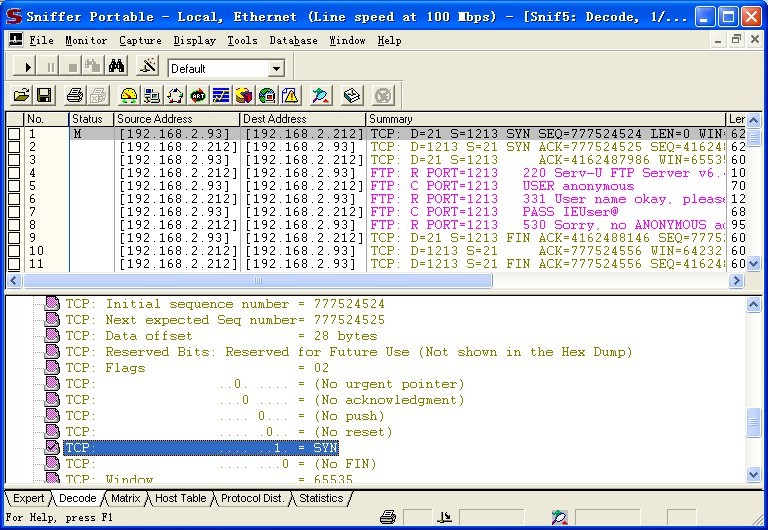

TCP第一次握手：192.168.2.93向192.168.2.212发送请求连接(SYN=1)

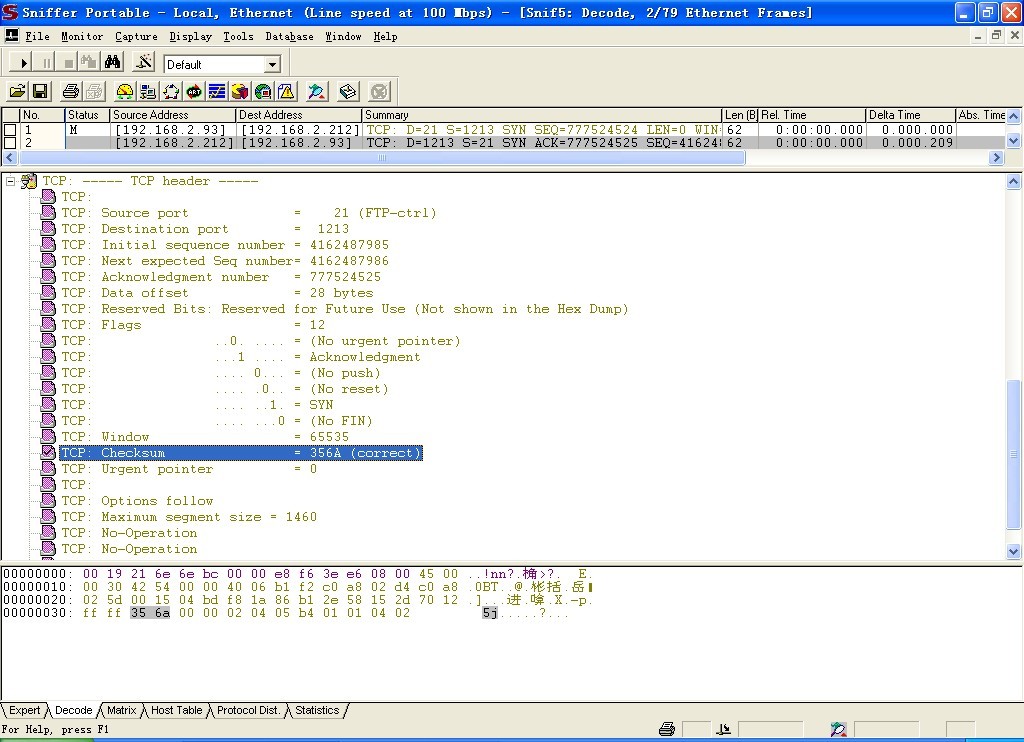

TCP第二次握手：192.168.2.212回应192.168.2.93确认连接(ACK=1,SYN=1)

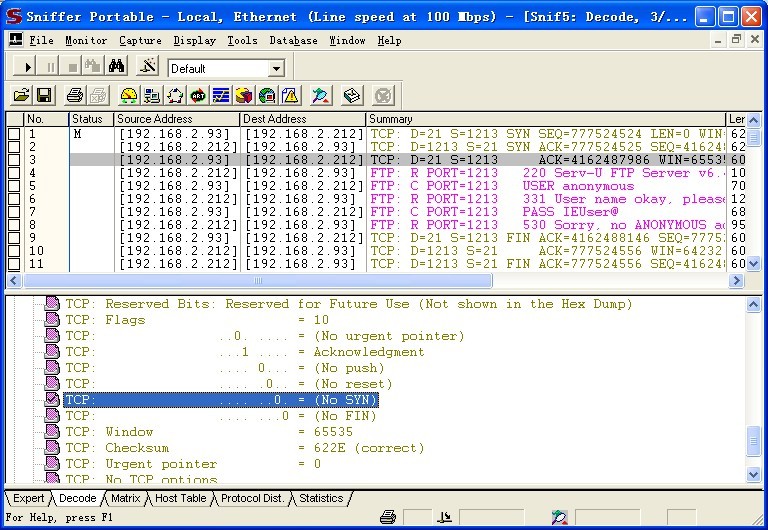

TCP第三次握手：192.168.2.93回应192.168.2.212(ACK=1)

                      TCP断开(四次握手)

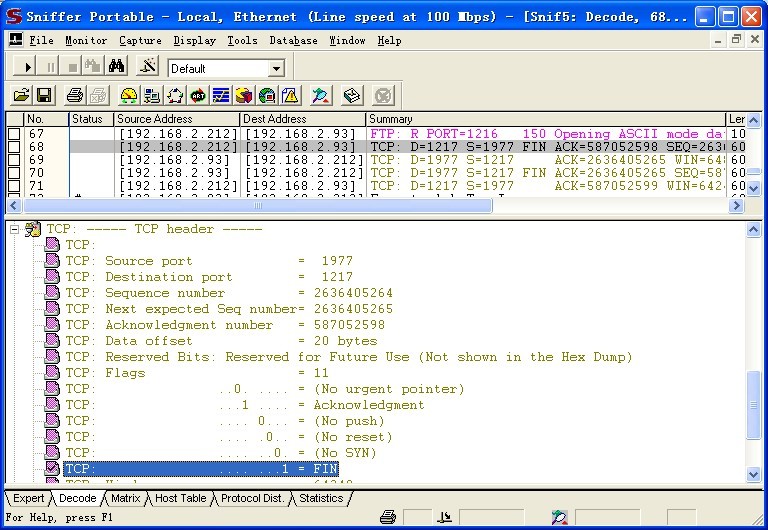

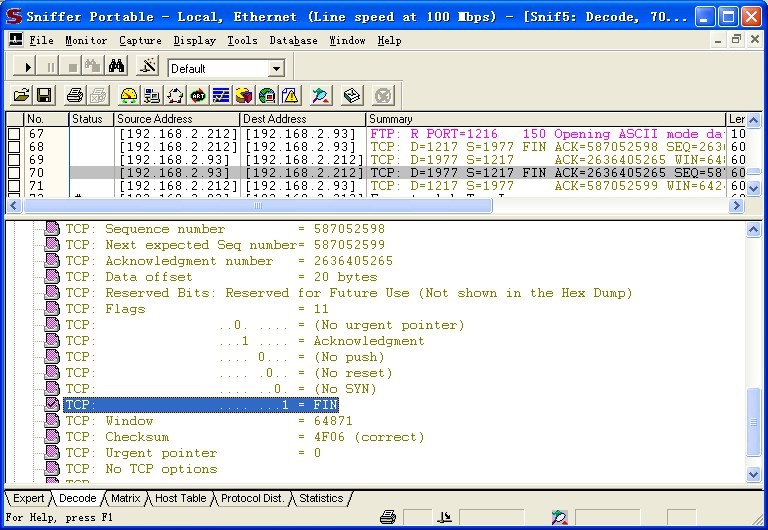

1.第一次握手:192.168.2.212向192.168.2.93发送断开连接请求

2.第二次握手

3.第三次握手

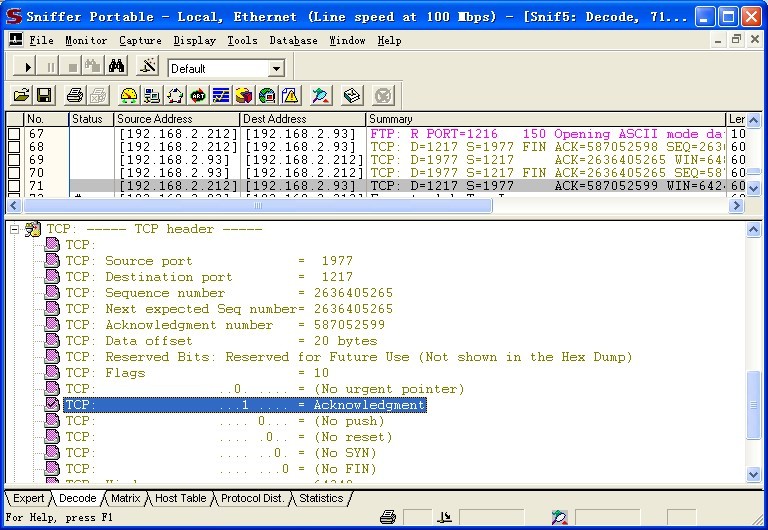

4.第四次握手

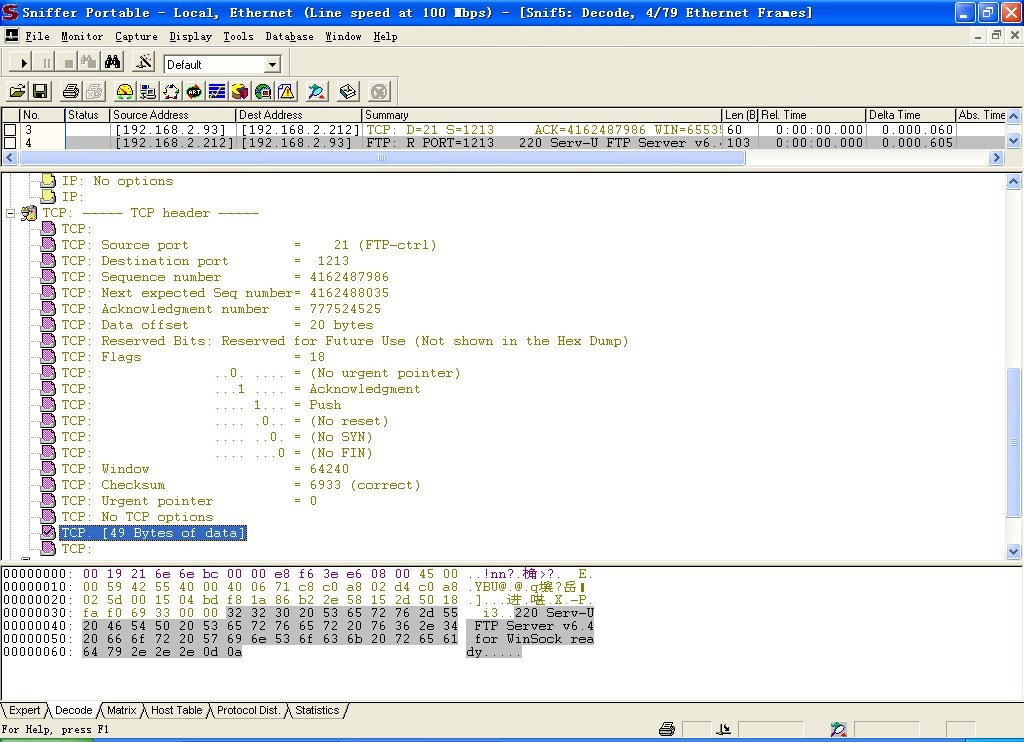

TCP头部

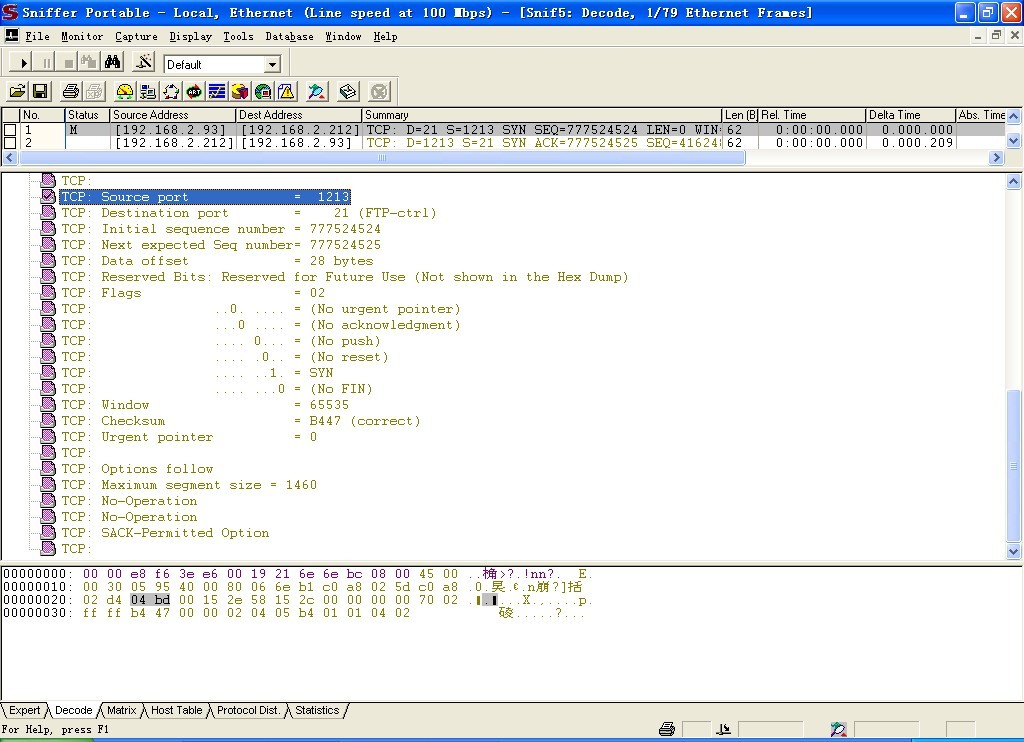

1源端口:192.168.2.93的端口

2．目标端口:192.168.2.212的端口

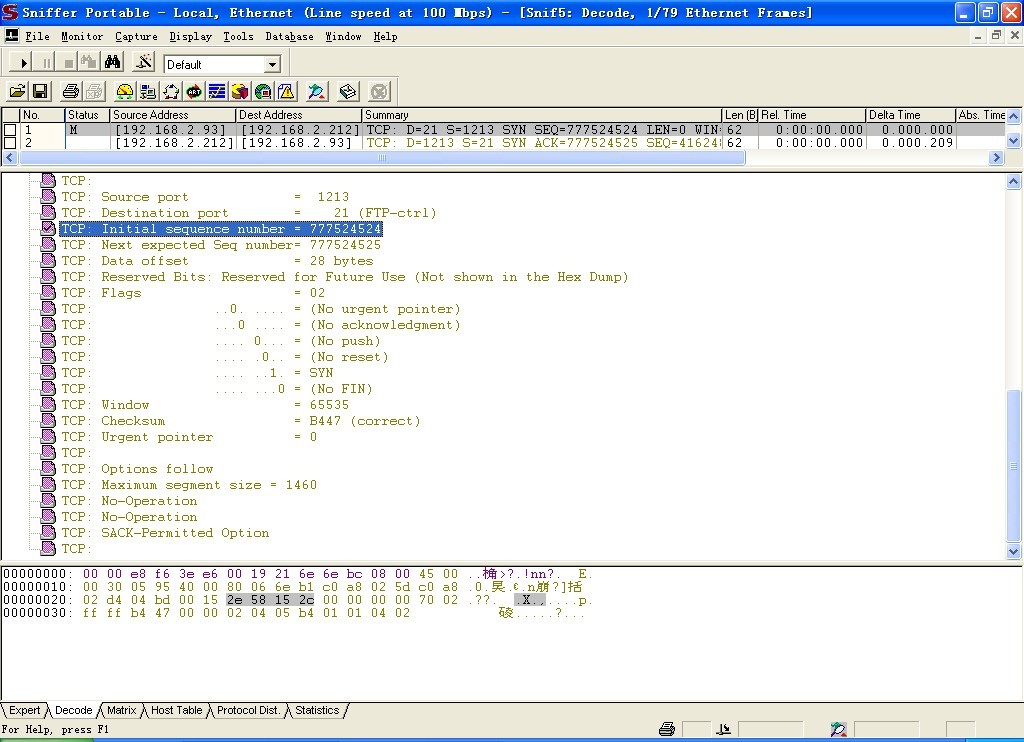

3．序列号

4确认号

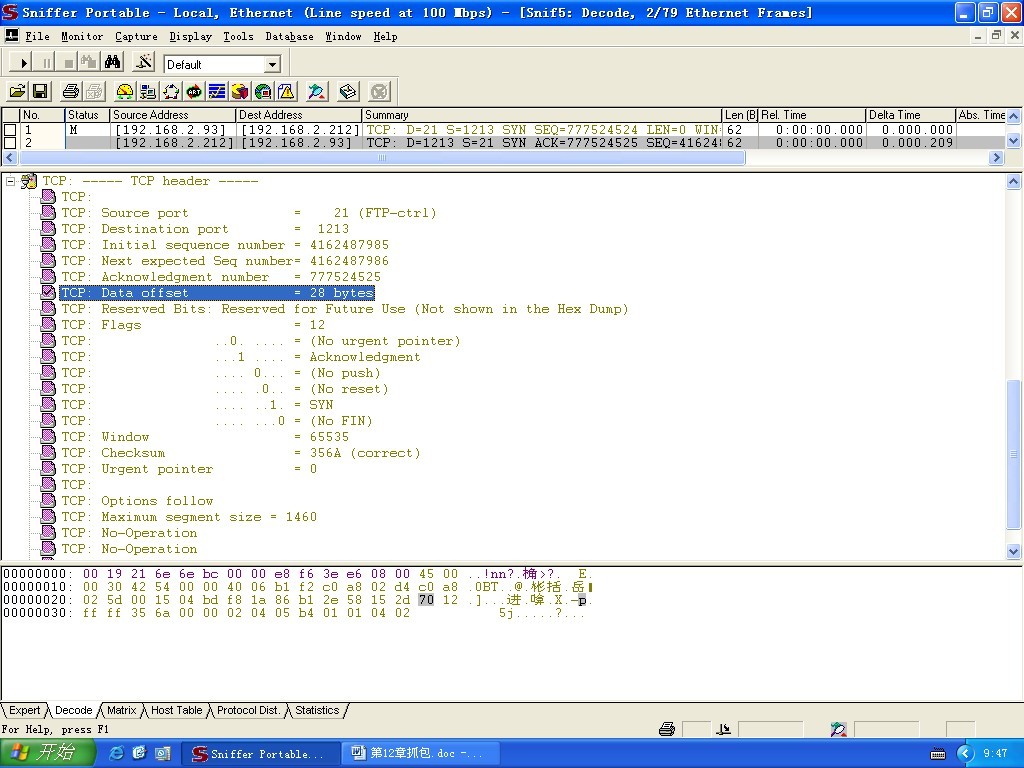

5．首部长度

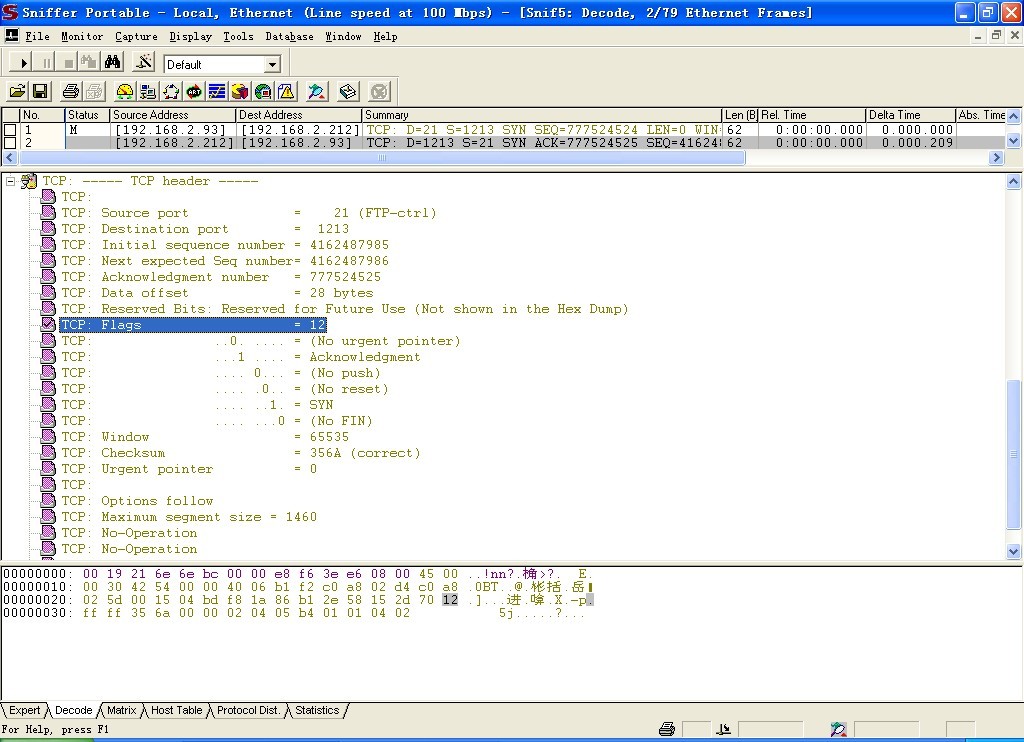

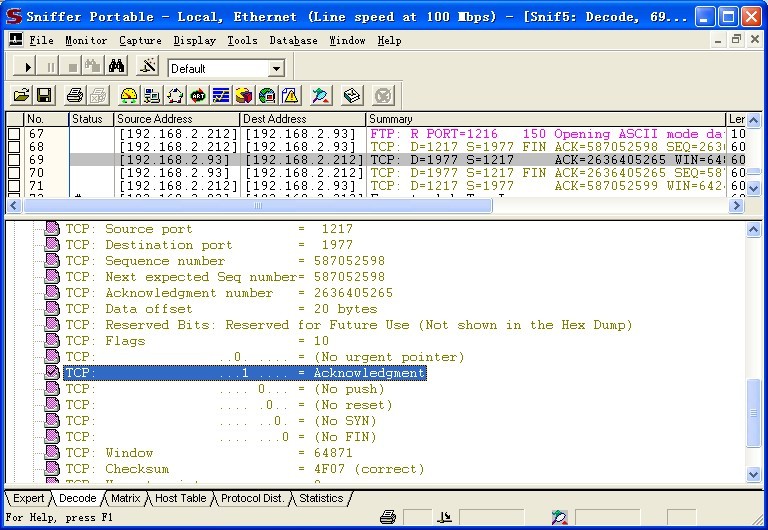

6。控制信息

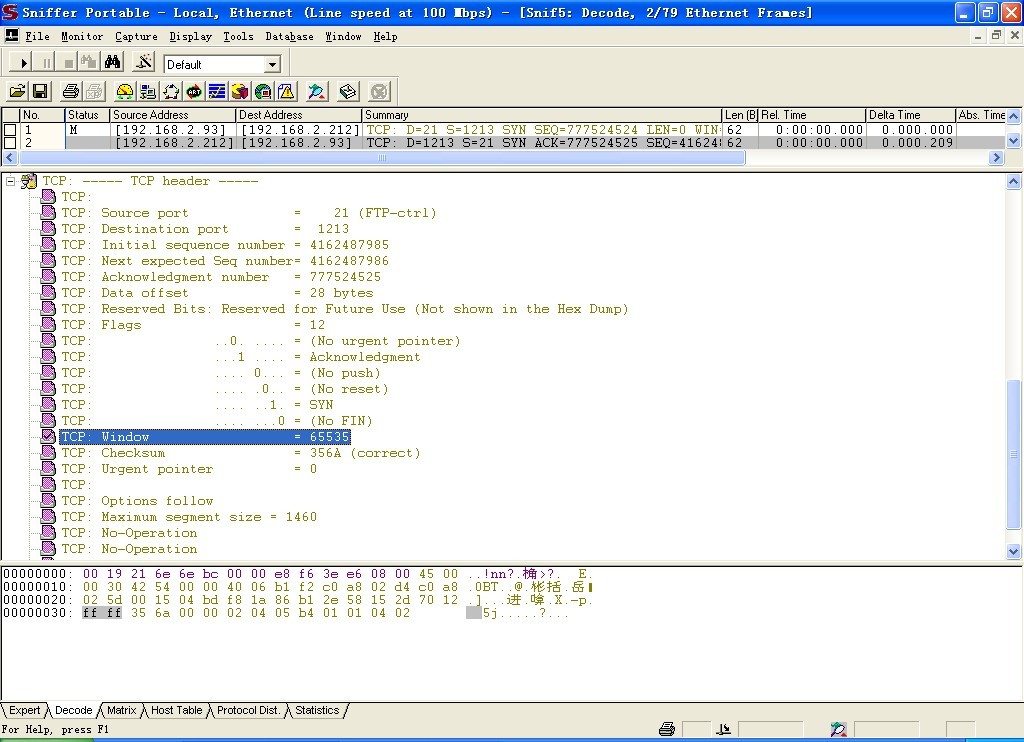

7窗口大小

8．校验和

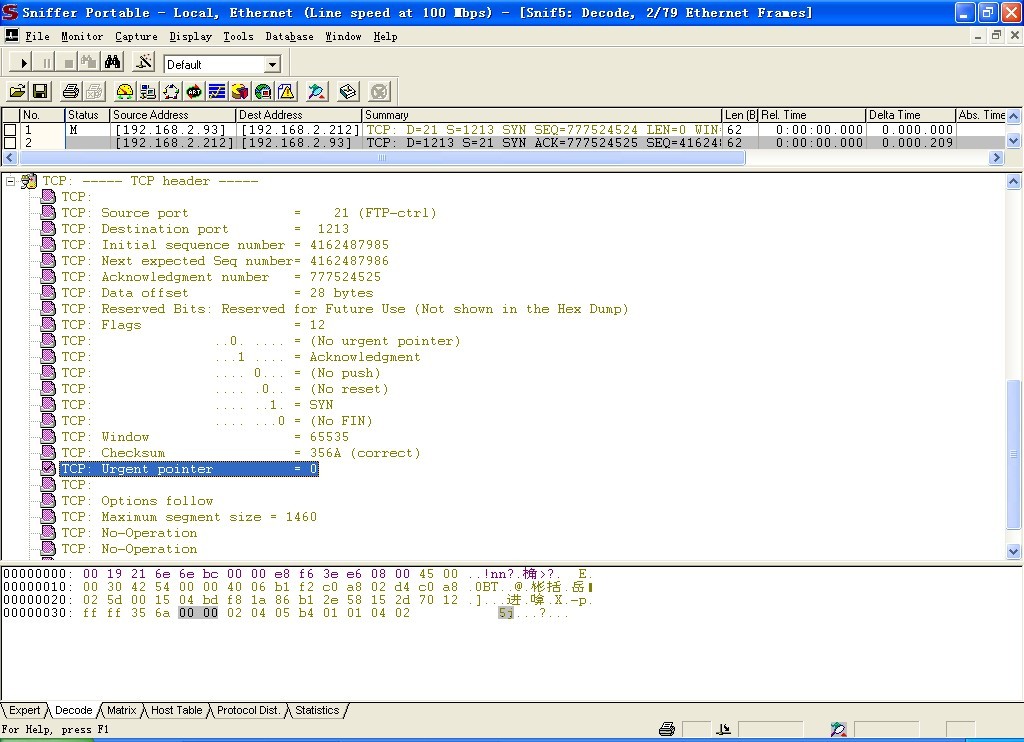

9．紧急指针

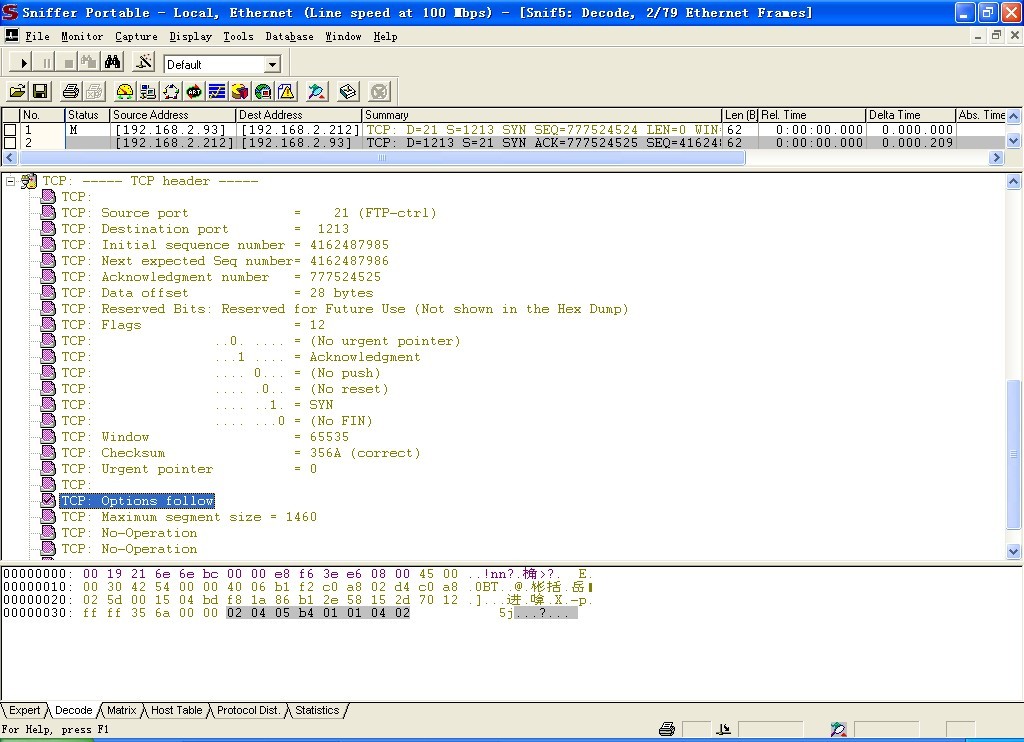

10．可选项

11．数据

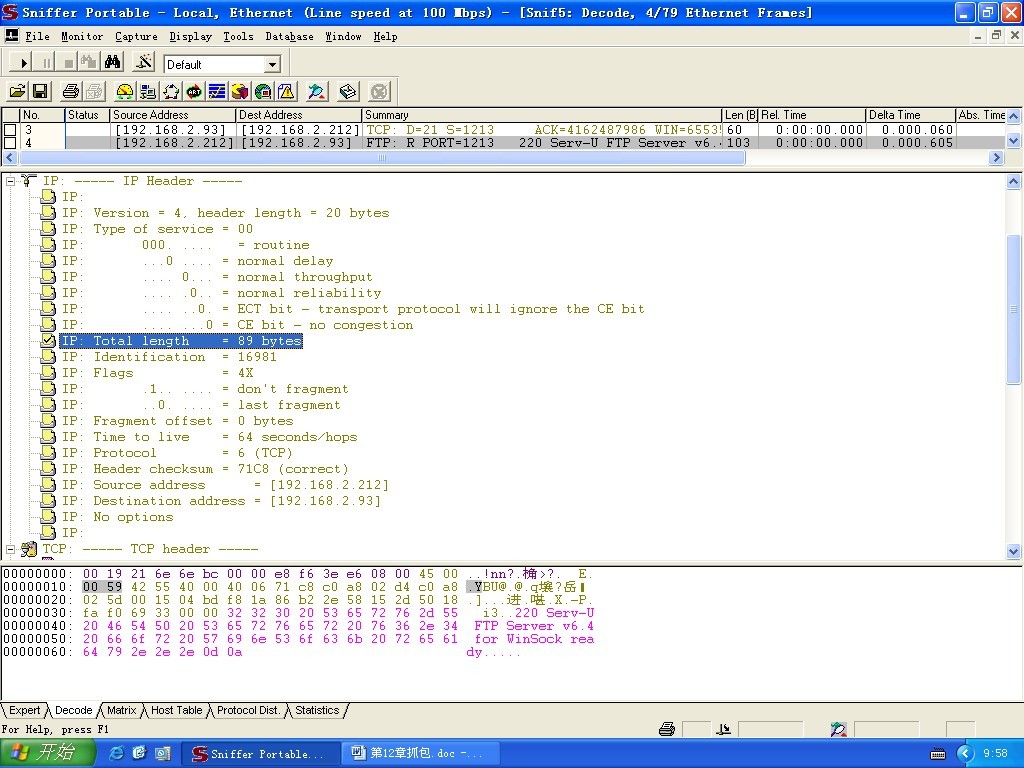

                   IP报头

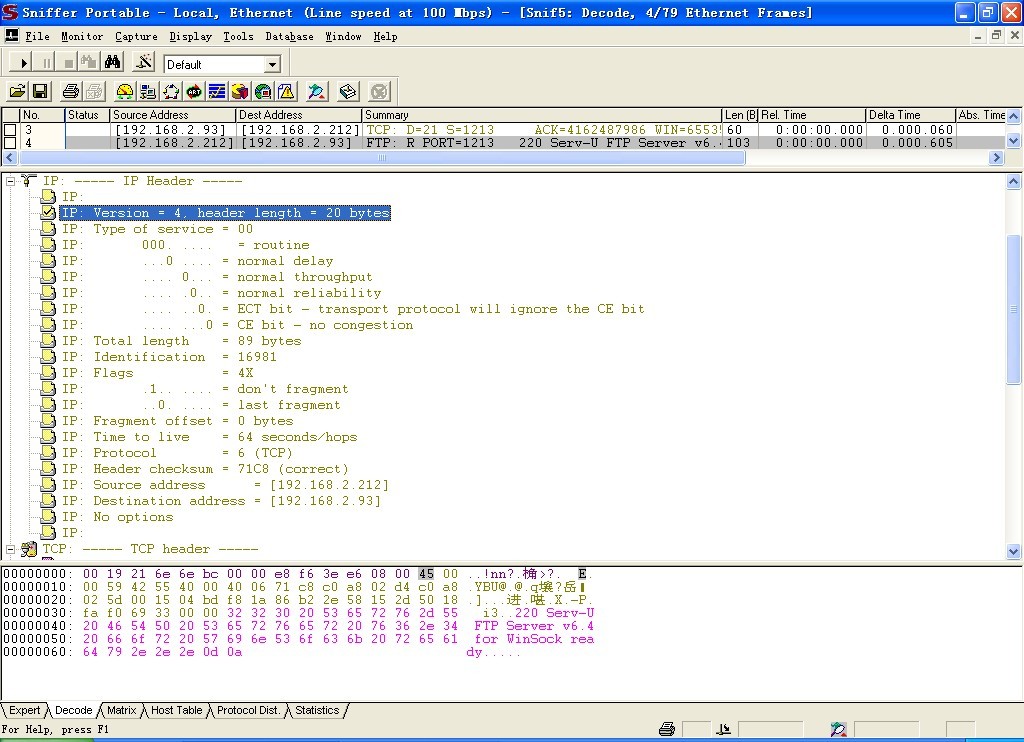

1版本号，首部长度

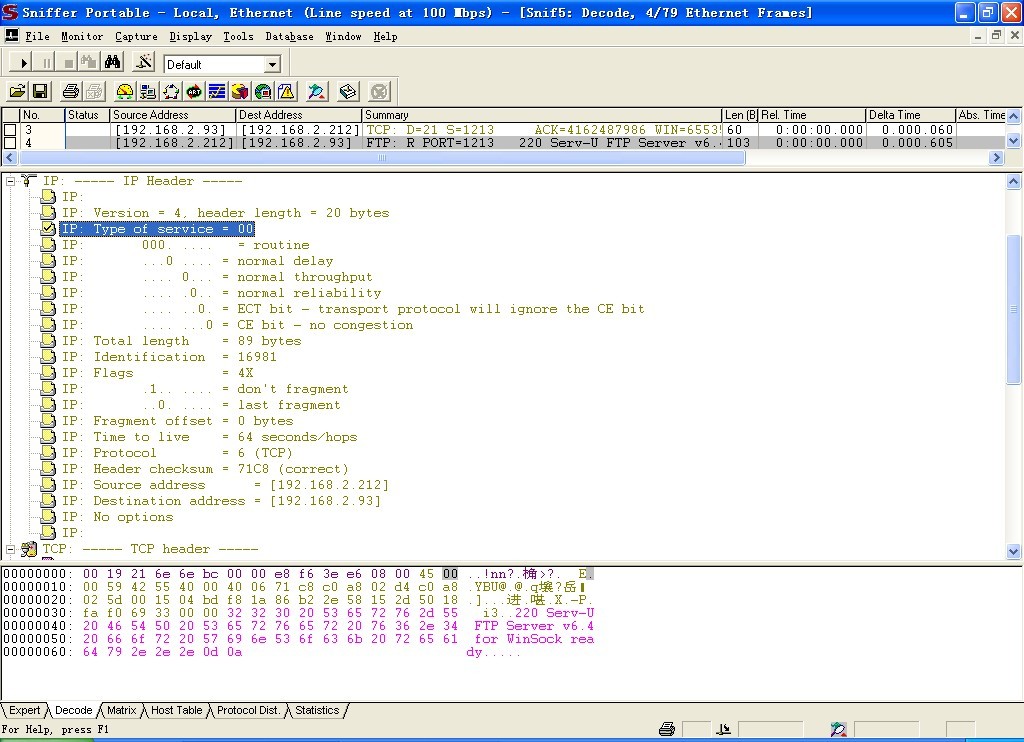

2服务类型

3．总长度

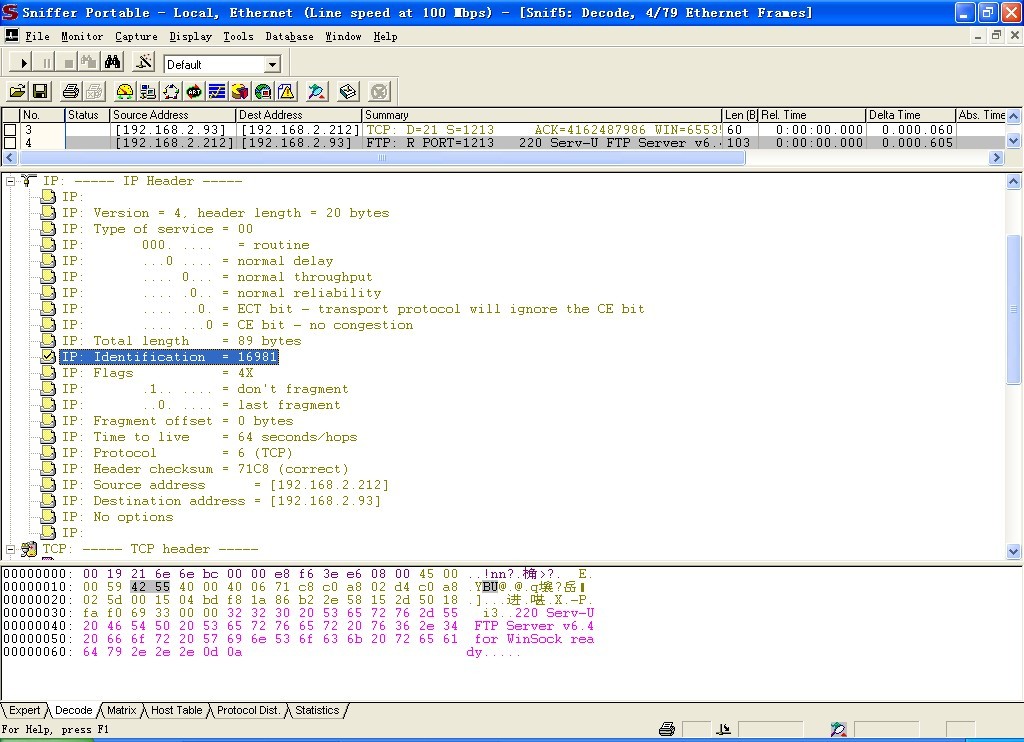

4．标识码

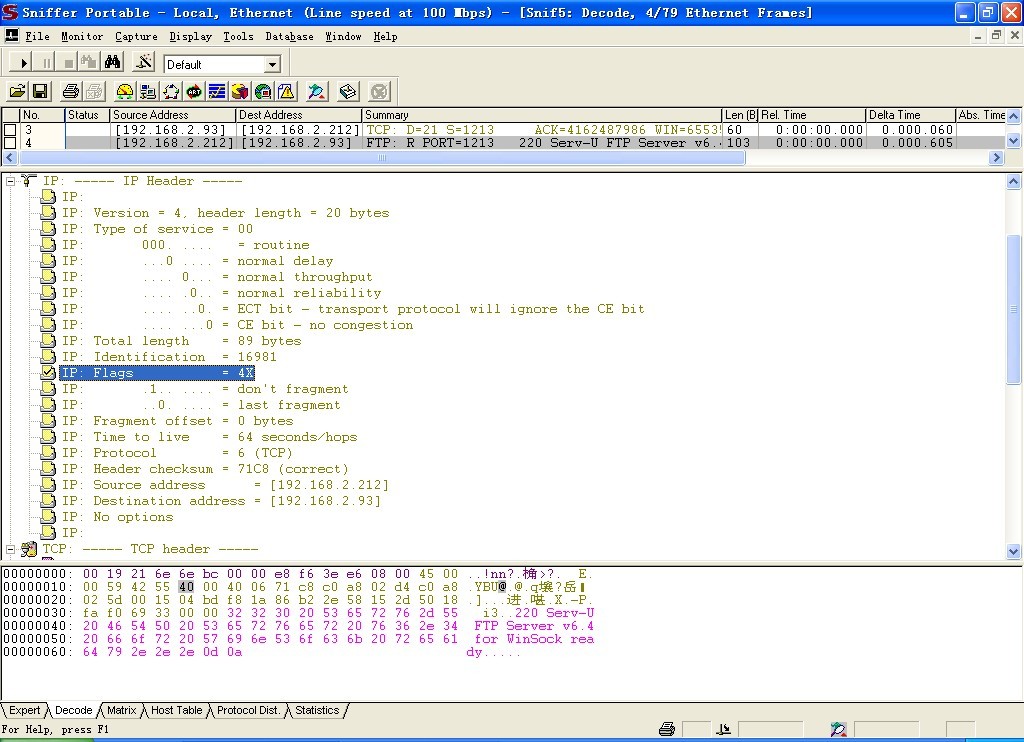

5．封包分割标志

6分片偏移

7．存活时间

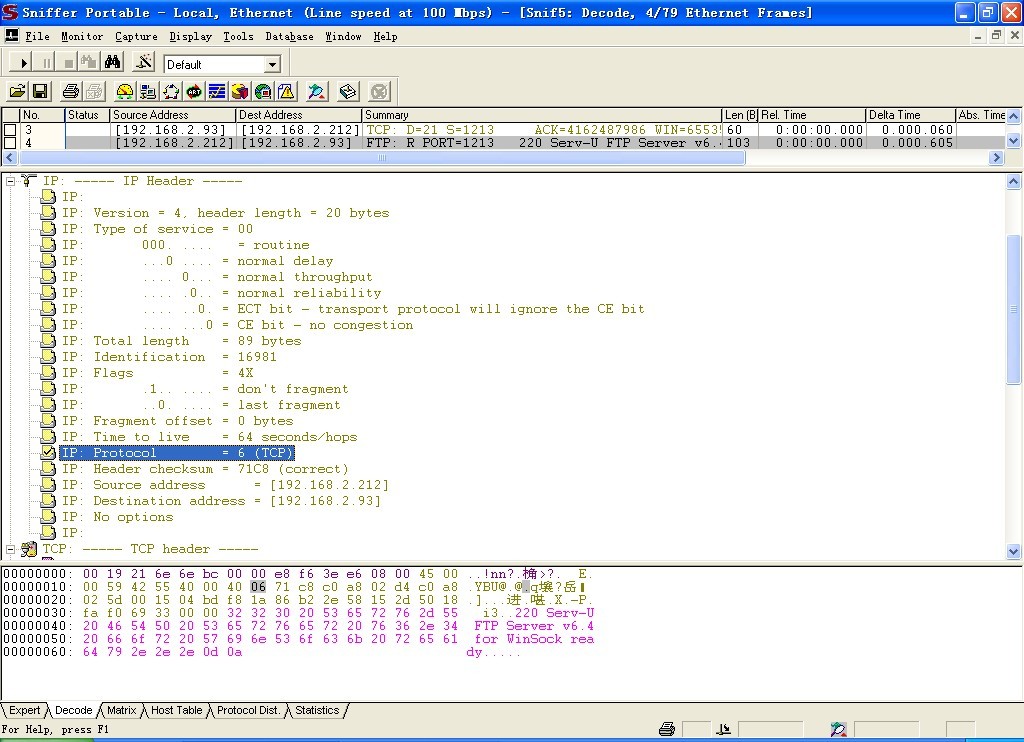

8．协议(上层所使用的协议:UDP,TCP)

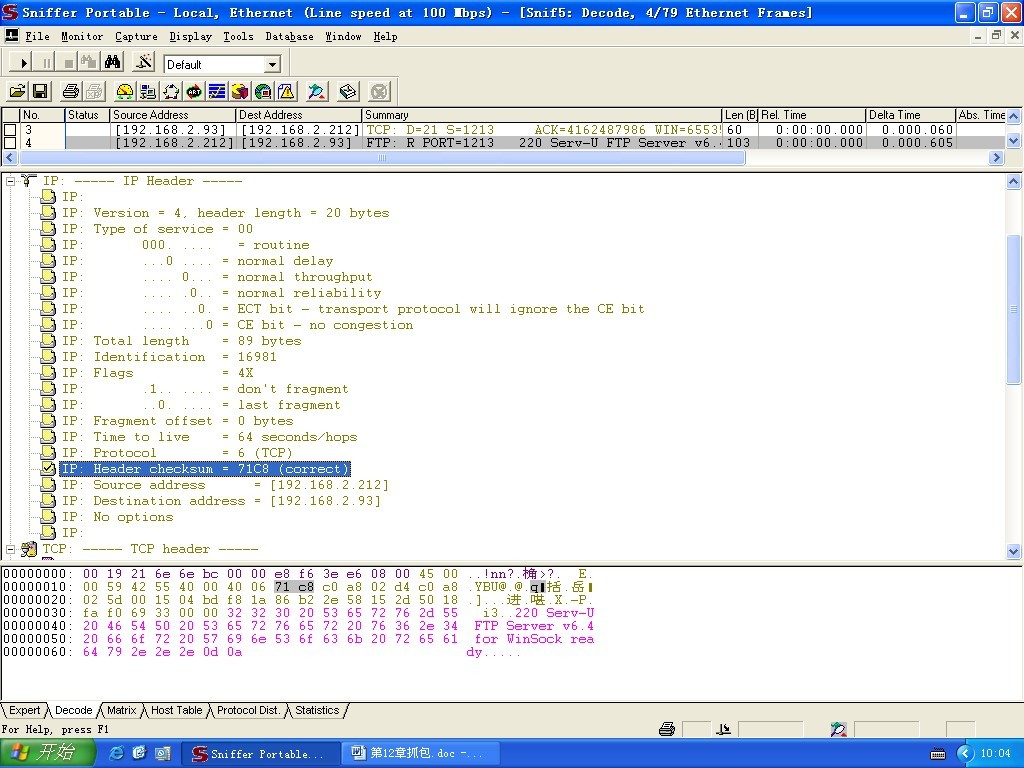

9．报头错误校验和

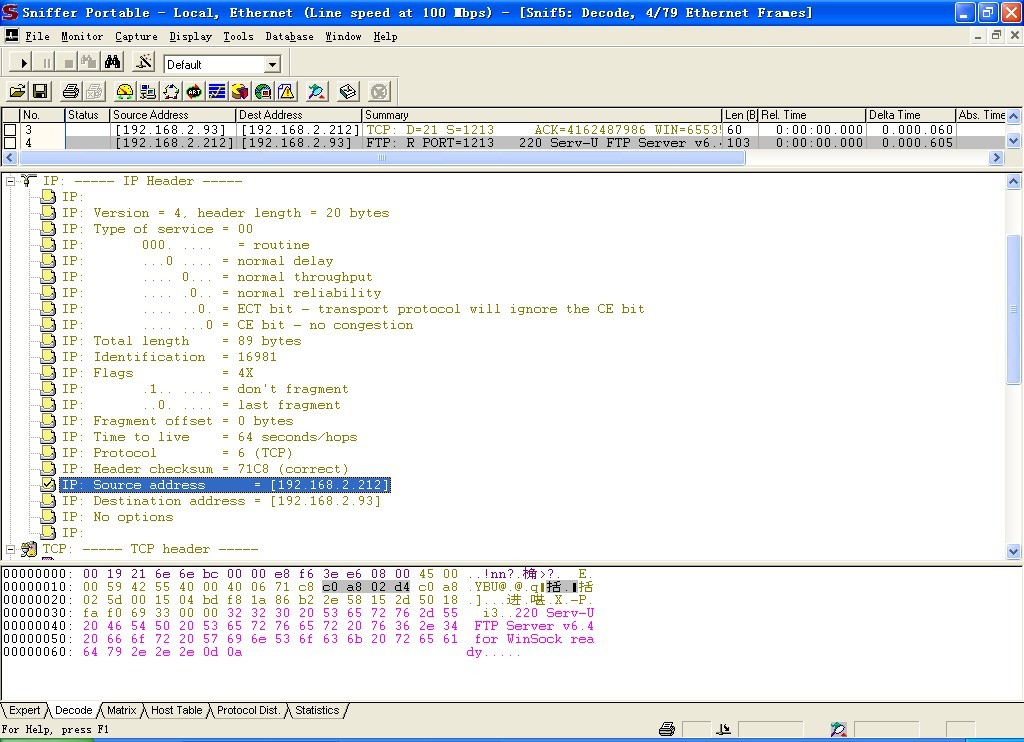

10．源IP地址

11.目标IP地址

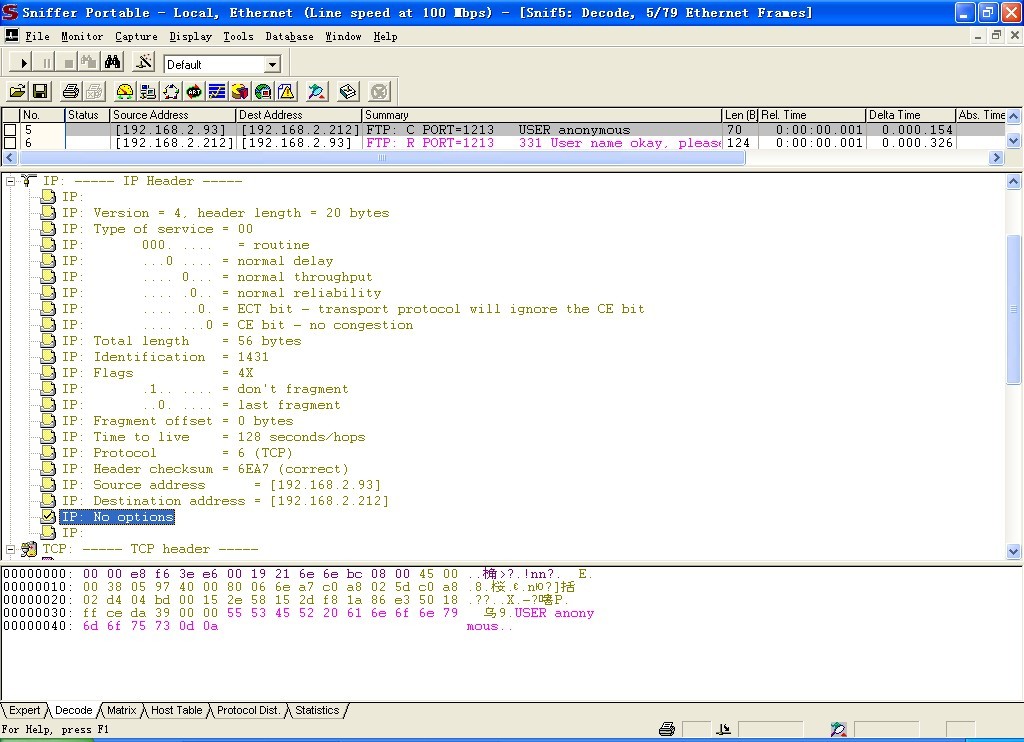

12.选项和填充区域

帧头

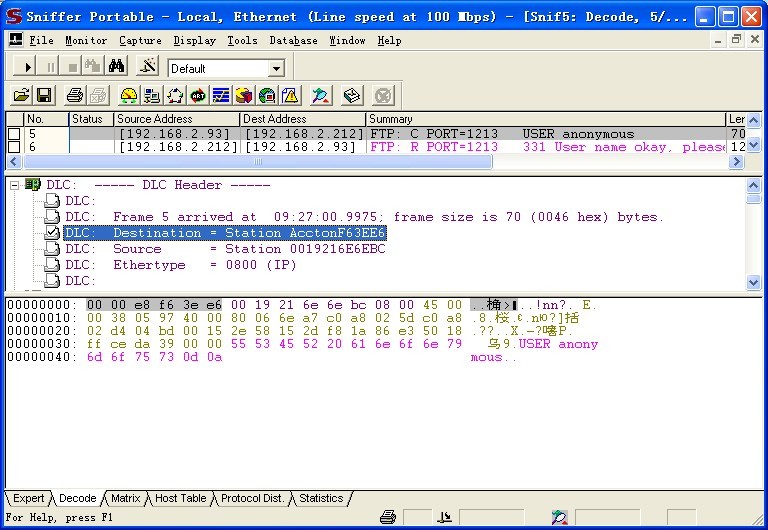

1.目标MAC地址:192.168.2.212的MAC地址

2.源MAC地址:192.168.2.93的MAC地址

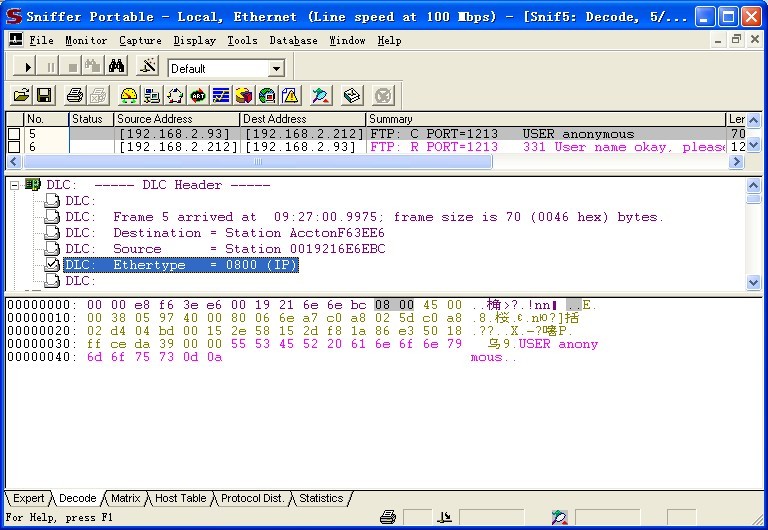

3.协议类型(上层所使用的协议:IP,IPX)
