本文详细介绍如何在AS200内的SwitchB上配置OSPF发布聚合路由10.0.0.0/8，以减小SwitchA的路由表规模。通过配置接口IP地址、OSPF和BGP，引入OSPF及直连路由，并在SwitchB和SwitchC上实现OSPF引入BGP路由，最终完成路由聚合任务。

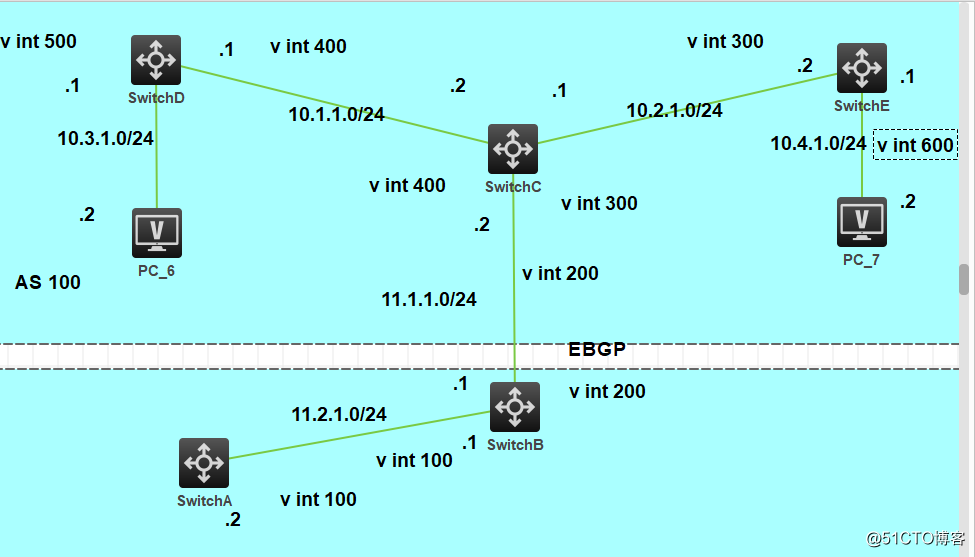

任务要求：配置OSPF发布聚合路由
1、Switch A 和 Switch B 位于 AS 200 内，AS 200 内使用 OSPF 作为 IGP 协议。
2、Switch C、Switch D 和 Switch E 位于 AS 100 内，AS 100 内使用 OSPF 作为 IGP 协议。
3、 Switch B 和 Switch C 之间建立 EBGP 连接，配置 BGP 引入 OSPF 和直连路由，配置 OSPF
进程引入 BGP 路由。
4、为了减小 Switch A 的路由表规模，在 Switch B 上配置路由聚合，只发布聚合后的路由
10.0.0.0/8。
任务实施：
OSPF实训案例配置（二）
1、配置接口的IP地址

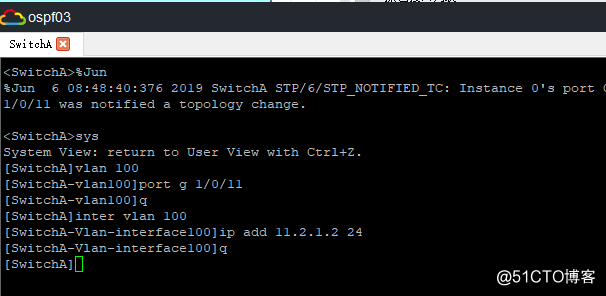

Switch A

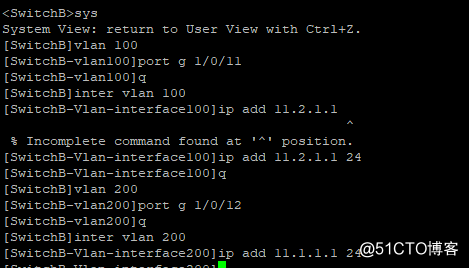

Switch B

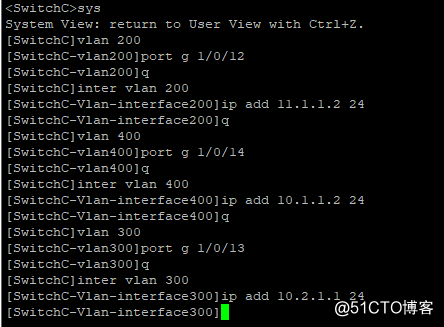

Switch C

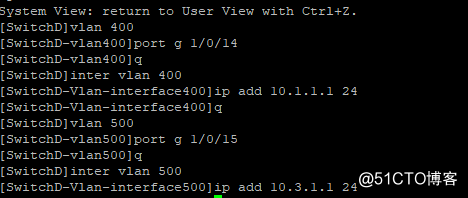

Switch D

Switch E

2、配置OSPF

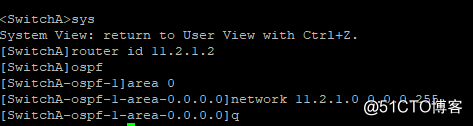

Switch A

Switch B

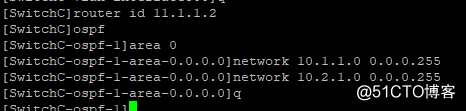

Switch C

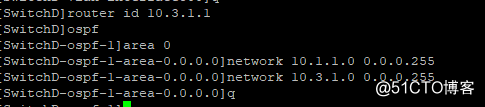

Switch D

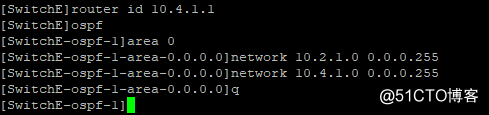

Switch E

3、配置BGP，引入OSPF和直连路由。
Switch B

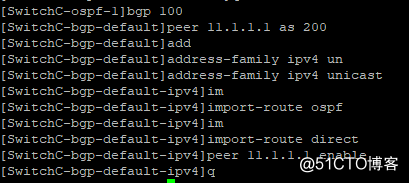

Switch C

4、在Switch B和Switch C上配置OSPF引入BGP路由。
Switch B
OSPF实训案例配置（二）
Switch C

查看Switch A 的路由表信息

5、在Switch B上配置路由聚合，只发布聚合路由10.0.0.0/8

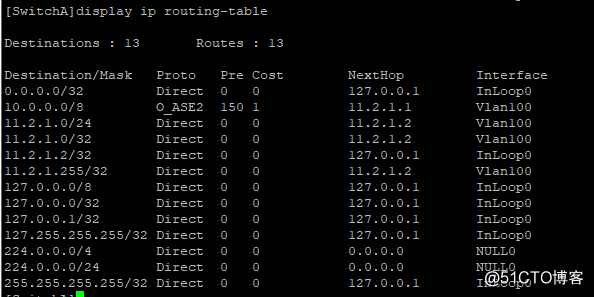

查看Switch A
