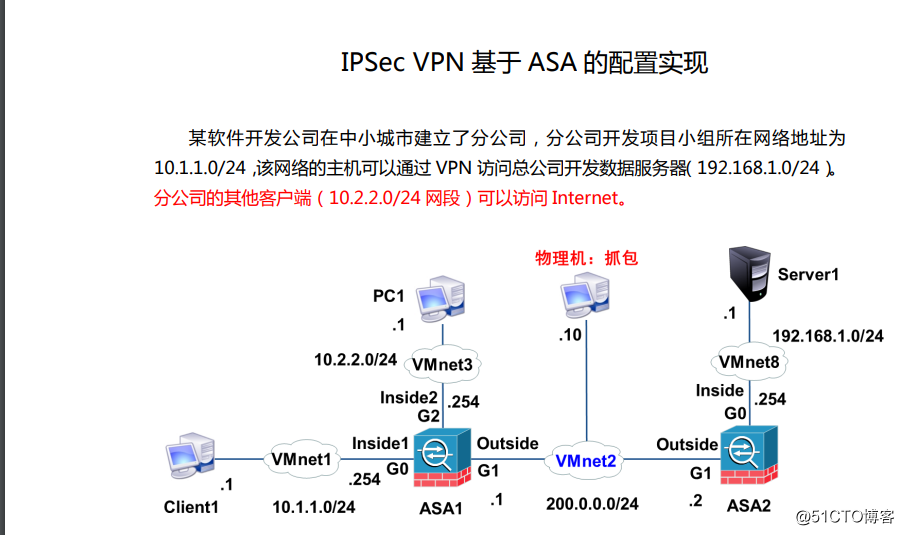

实验：







配置与思路：

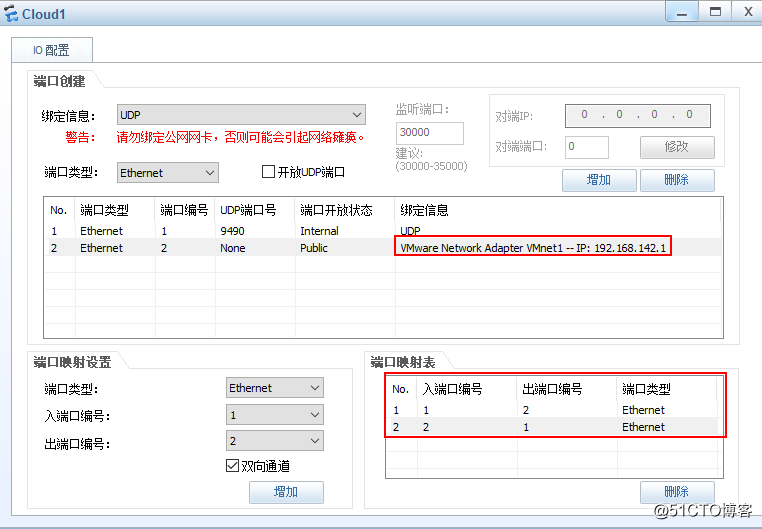

     1.配置cloud1：

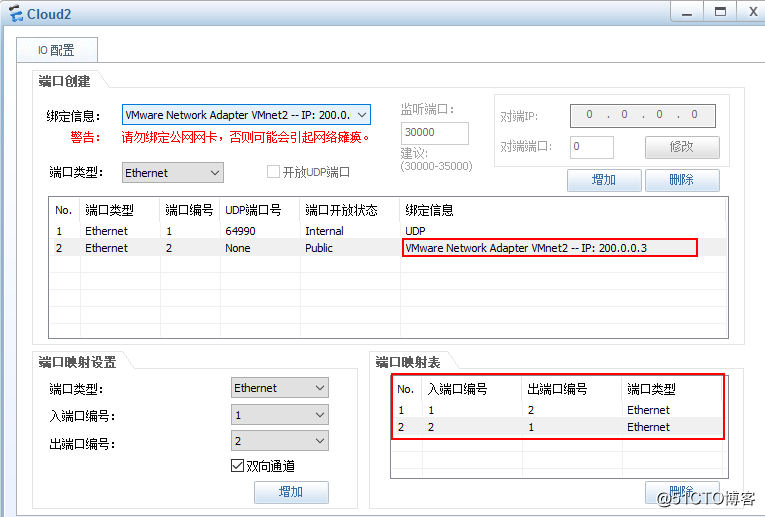

               cloud2：

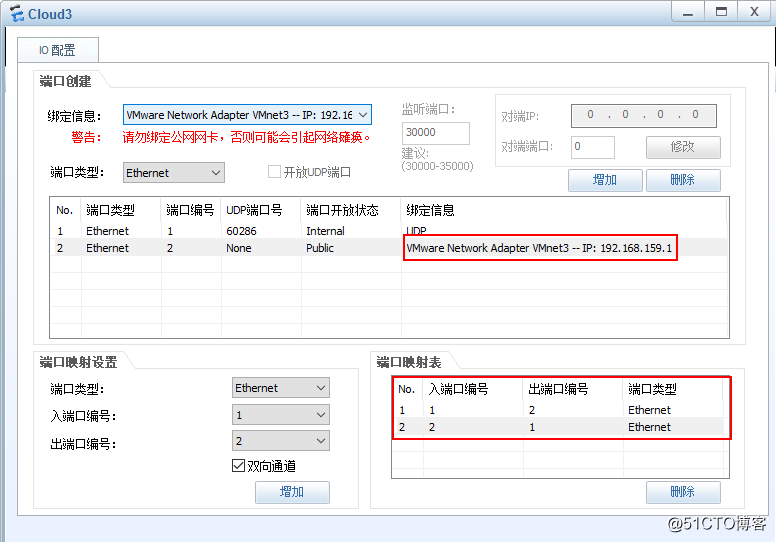

               cloud3：

                image.png  spacer.gif

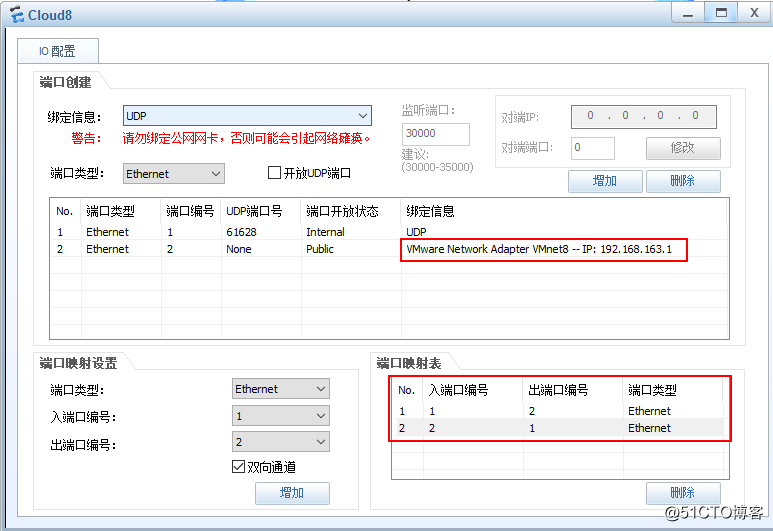

               cloud8

spacer.gif                    image.png

               client1

   spacer.gif           image.png

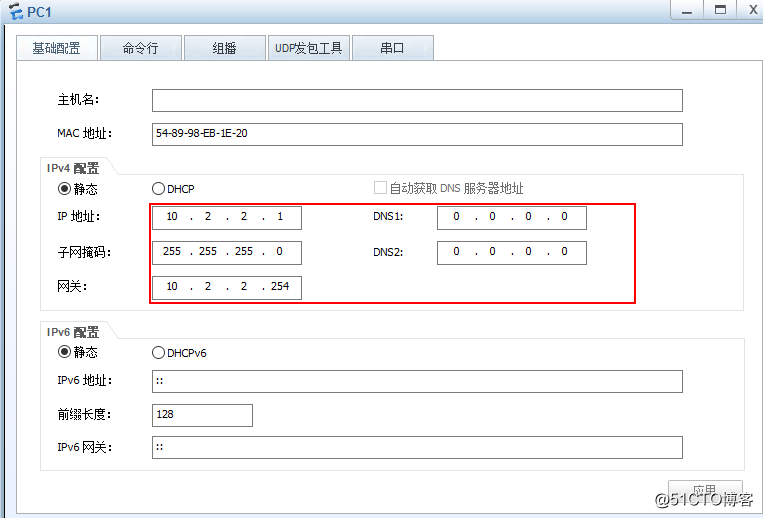

               pc1

spacer.gif                    image.png

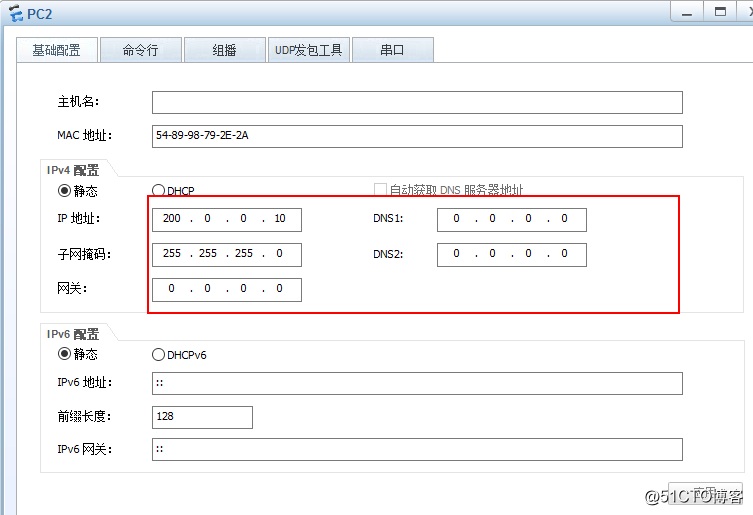

               pc2：

 spacer.gif            image.png

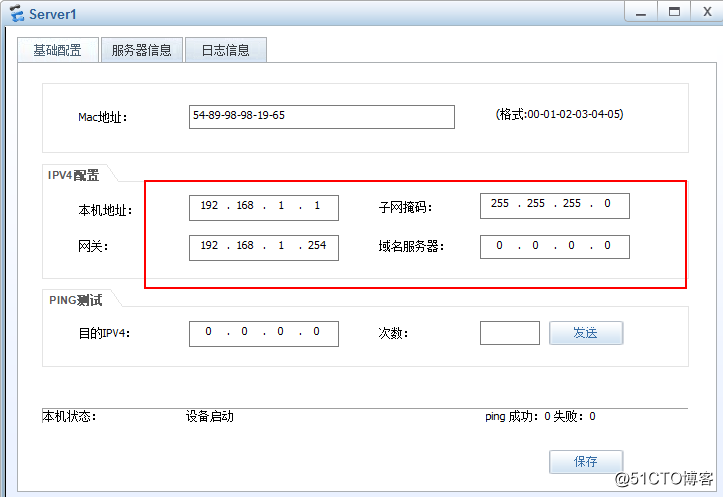

              server1：

          spacer.gif    image.png

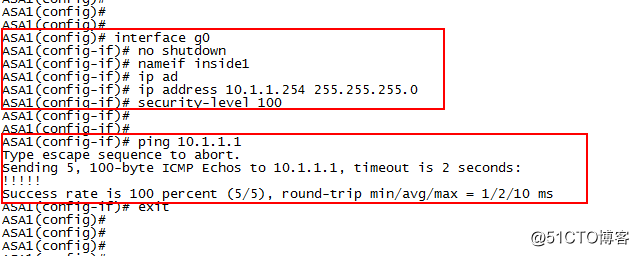

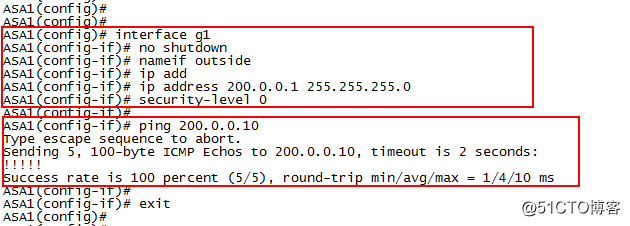

     2.配置ASA1：

               interface g0

                    no shutdown

                    nameif inside1

                    ip address10.1.1.254 255.255.255.0

                    security-level 100


               interface g1

                    no shutdown

                    nameif outside

                    ip address 200.0.0.1 255.255.255.0

                    security-level 0

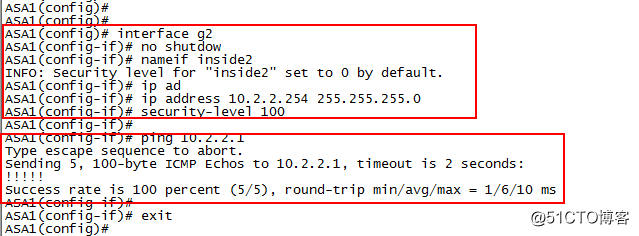

               interface g2

                    no shutdown

                    nameif inside2

                    ip address 10.2.2.254 255.255.255.0

                    security-level 100


               配置默认路由

                    route outside 0.0.0.0 0.0.0.0 200.0.0.2


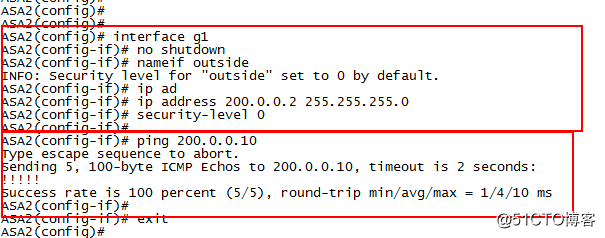

     3.配置ASA2：

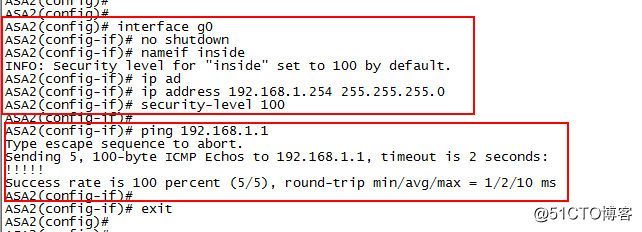

               interface g0

                    no shutdown

                    nameif inside

                    ip address 192.168.1.254 255.255.255.0

                    security-level 100


               interface g1

                    no shutdown

                    nameif outside

                    ip address 200.0.0.2 255.255.255.0

                    security-level 0


               配置默认路由

                    route outside 0.0.0.0 0.0.0.0 200.0.0.1

               spacer.gif image.png

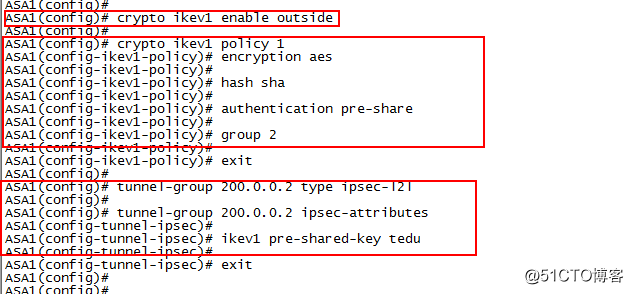

     4.在ASA1上配置×××

               配置ISAKMP策略

                    crypto ikev1 enable outside

                    crypto ikev1 policy 1

                         encryption aes

                  hash sha

                         authentication pre-share

                         group 2


                    tunnel-group 200.0.0.2 type ipsec-l2l

                    tunnel-group 200.0.0.2 ipsec-attributes

                         ikev1 pre-shared-key tedu

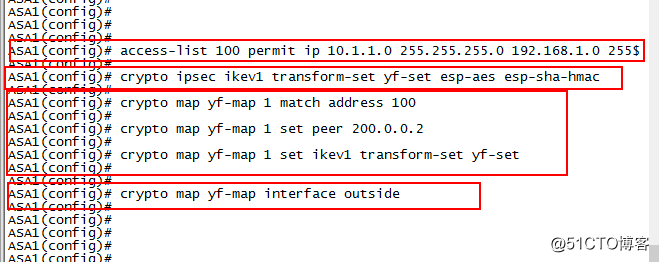

               配置ACL

                    access-list 100 permit ip10.1.1.0 255.255.255.0 192.168.1.0 255.255.255.0



               配置IPSes策略（转换集）

                    crypto ipsec ikev1 transform-set yf-set esp-aes esp-sha-hmac


               配置加密映射集

                    crypto map yf-map 1 match address 100

                    crypto map yf-map 1 set peer 200.0.0.2

                    crypto map yf-set 1 set ikev1transform-set yf-set


               将映射集应用在端口

                    crypto map yf-map interface outside

               image.png   spacer.gif

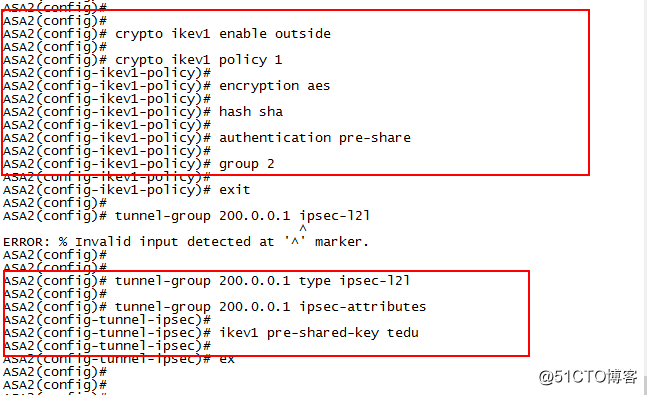

     5.在ASA2上配置×××

               配置ISAKMP策略

                    crypto ikev1 enable outside

                    crypto ikev1 policy 1

                         encryption aes

                  hash sha

                         authentication pre-share

                         group 2


                    tunnel-group 200.0.0.1 type ipsec-l2l

                    tunnel-group 200.0.0.1 ipsec-attributes

                         ikev1 pre-shared-key tedu

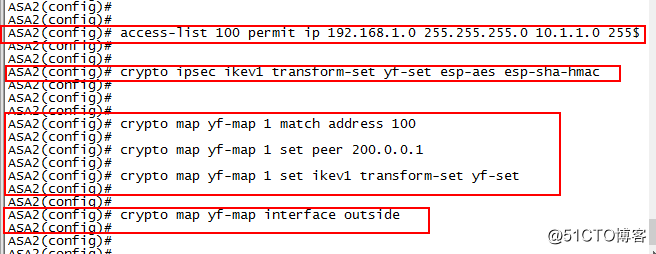

               配置ACL

                    access-list 100 permit ip192.168.1.0 255.255.255.0 10.1.1.0 255.255.255.0



               配置IPSes策略（转换集）

                    crypto ipsec ikev1 transform-set yf-set esp-aes esp-sha-hmac


               配置加密映射集

                    crypto map yf-map 1 match address 100

                    crypto map yf-map 1 set peer 200.0.0.1

                    crypto map yf-set 1 set ikev1 transform-set yf-set


               将映射集应用在端口

                    crypto map yf-map interface outside


     6.client1访问server1的web

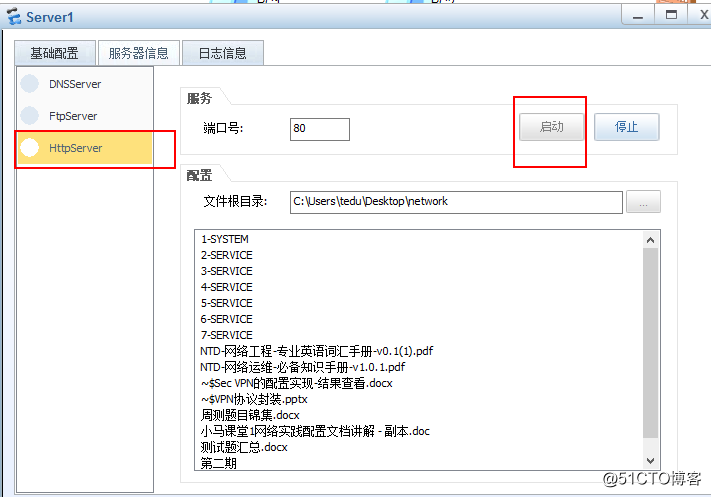

               配置server1的http

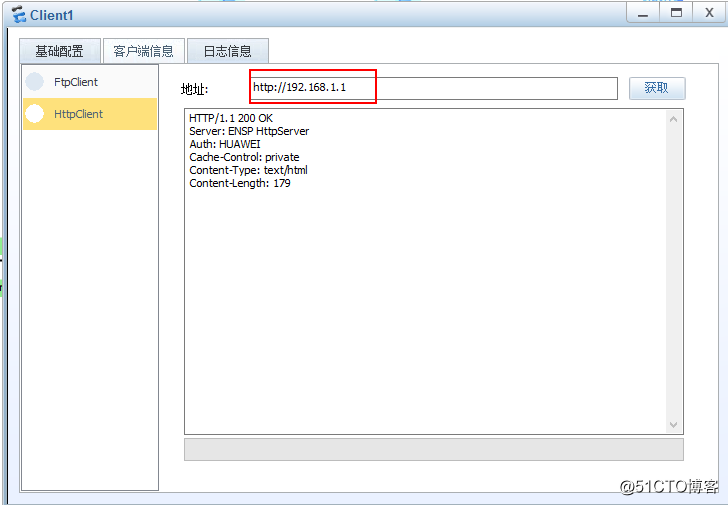

                  client1访问server1 web


     7.查看管理连接SA的状态

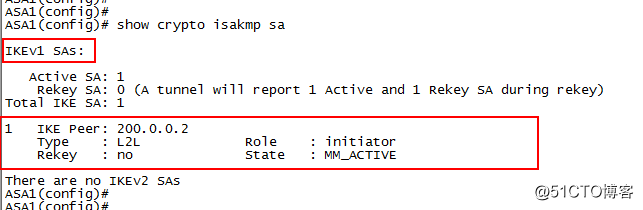

          在ASA1：

               show crypto isakmp sa

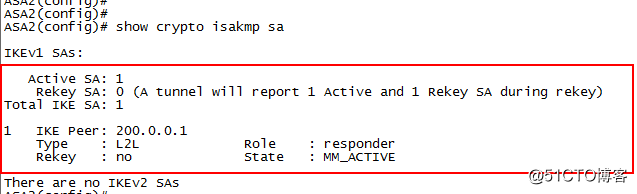

          在ASA2：

               show crypto isakmp sa

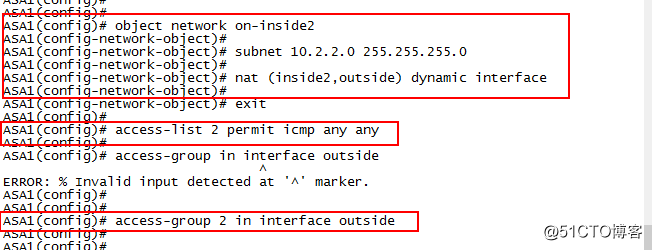

     8.在ASA1上配置PAT

               object network ob-inside2

                    subnet 10.2.2.0 255.255.255.0

                    nat （inside2，outside） dynamic interface

          配置ACL

               access-list 2 permit icmp any any

               access-group 2 in interface outside

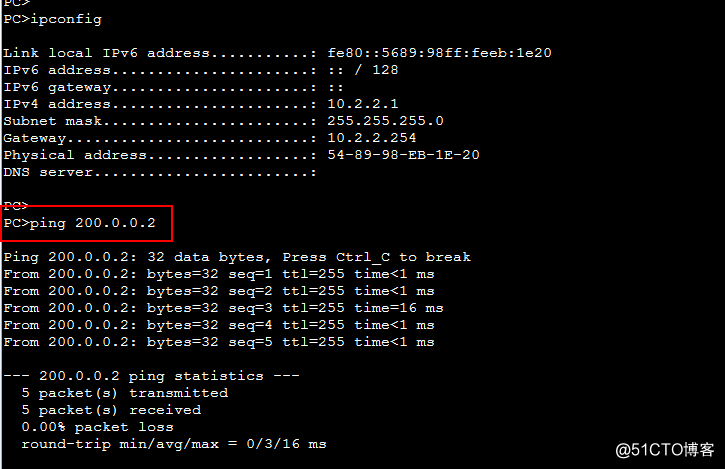

     9.pc1上网测试：ping200.0.0.2

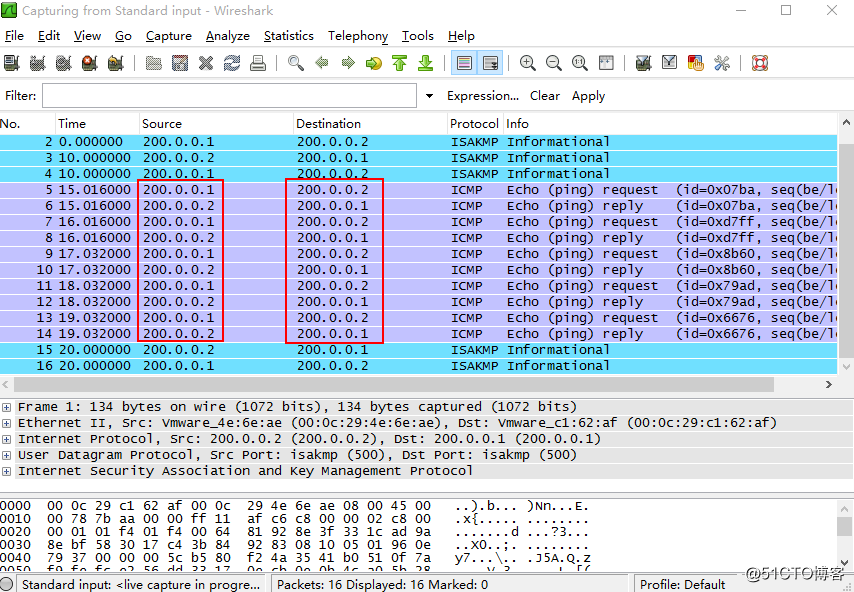

     10.物理机抓包


          此时已经通过PAT 转为公网地址
