HttpInvokerServiceExporter和HttpInvokerProxyFactoryBean的实现

2019独角兽企业重金招聘Python工程师标准>>>

    注：SpringFramework版本是3.2.8

1.HttpInvokerServiceExporter

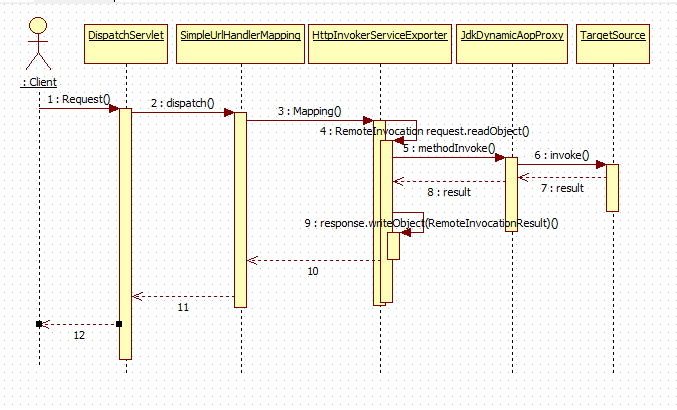

时序图(描述的是serviceInterface为interface类型时的情况，注意下面的图中步骤4、9中为了方便阅读，加了返回值，严格来说这是不合理，这么画的目的是为了方便阅读)

• HttpInvokerServiceExporter中有个俩个属性很重要，即service和serviceInterface，它的配置可以参考官方文档
• service是实际的服务类实例，是spring的bean；serviceInterface如果是interface接口类则生成动态代理(如果不是interface类型，则生成Cglib代理)，表示服务类提供哪些服务——这个接口用于动态代理。
• HttpInvokerServiceExporter通过InitialzeBean来初始化必要的操作，这个操作在Spring中第一次对HttpInvokerServiceExporter进行getBean时进行。

2.HttpInvokerProxyFactoryBean

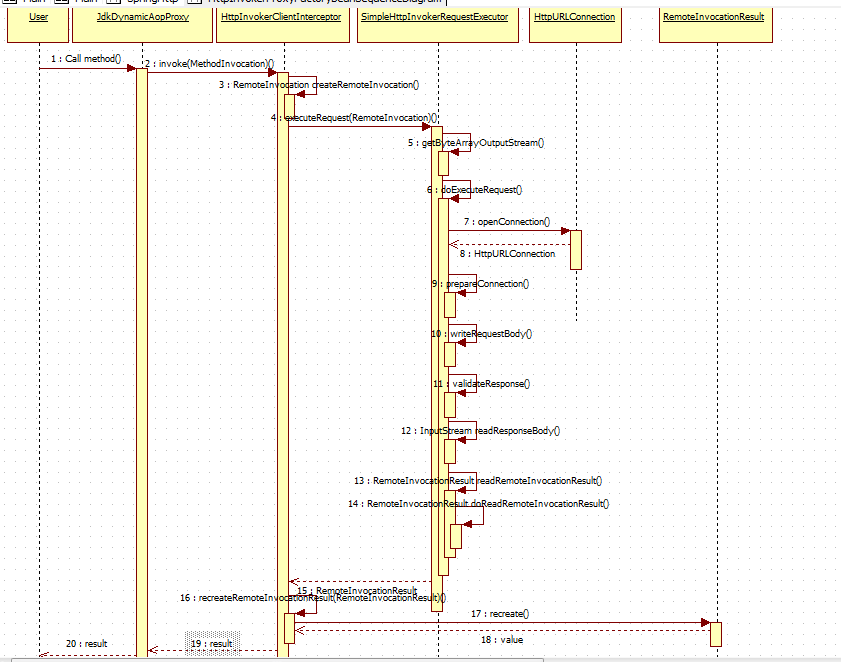

时序图(下图中步骤3、13、14中有返回值，这么画的目的是便于阅读；步骤4、16中方法上有参数，这么画严格来说不对的，这么画的目的仅是为了便于阅读)：

• 由源代码可知，HttpInvokerProxyFactoryBean发送到HttpInvokerServiceExporter的是一个RemoteInvocation(如下图1所示)实例——包含methodName方法名、parameterTypes参数类型、实参。
• HttpInvokerServiceExporter返回给HttpInvokerProxyFactoryBean的是一个RemoteInvocationResult(如下图2所示)——包含一个execption属性(不为null则表示服务端处理发生异常)和一个Object类型的value属性(服务端业务上的处理结果)

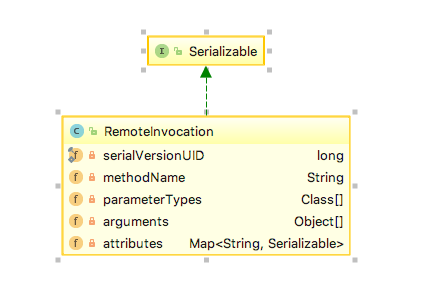

图1 RemoteInvocation的属性

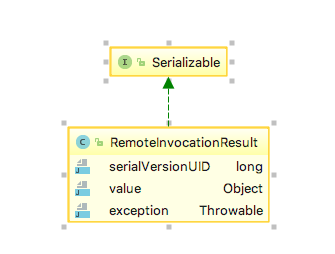

图2 RemoteInvocationResult的属性



      注： 上述的描述跳过了很多步骤，这部分相对简单，建议自己去看源码。
