今天给大家介绍一个在建×××的时候用的工具--SDM。它使我们在建立×××的时候不用去记那么多繁琐的命令。方便了操作。下面通过一个实验来看一下步骤：

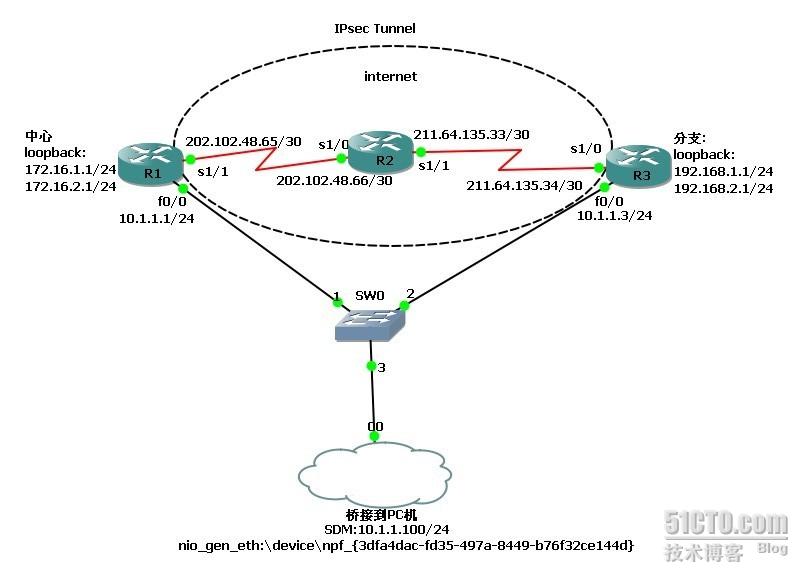

一、拓扑图：




二、为了使PC机能够从以太接口用SDM登陆到R1和R3,同时不影响我电脑上的物理网卡,我将添加一块XP系统里面自带的loopback网卡,并把IP设置成与R1和R3同一网段：

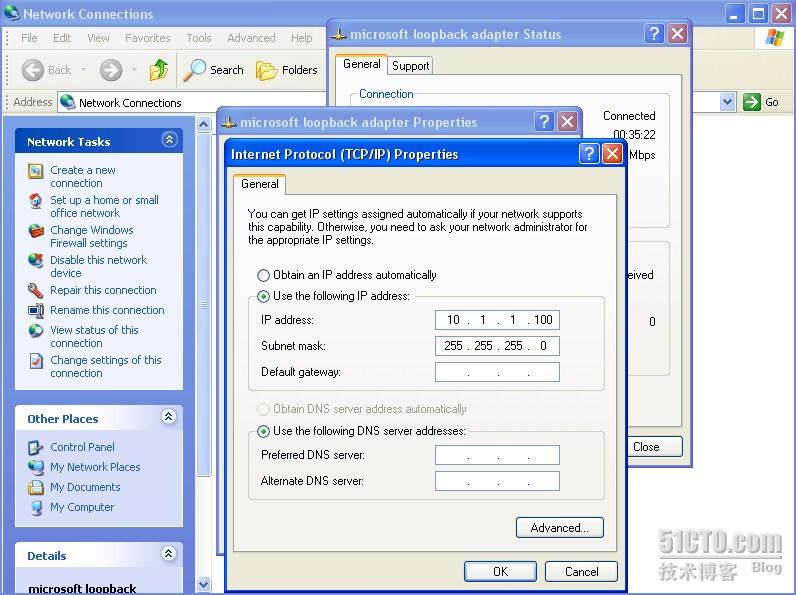

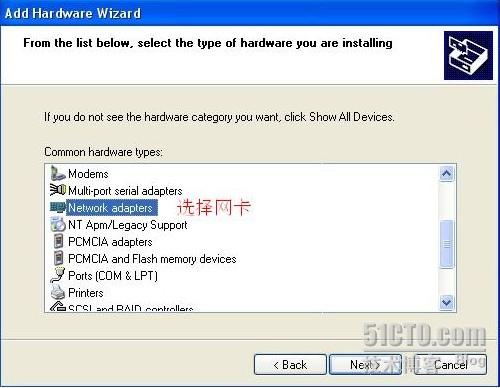

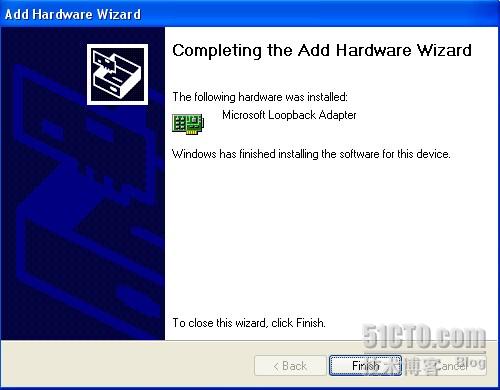

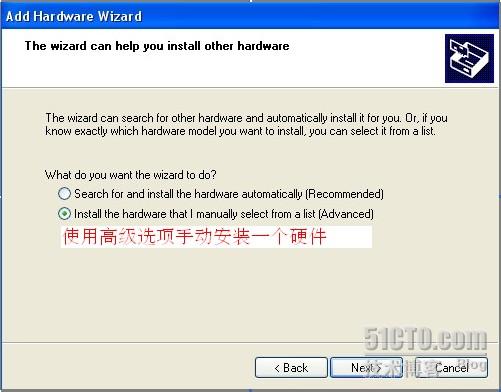

1、打开系统控制面板，利用向导：

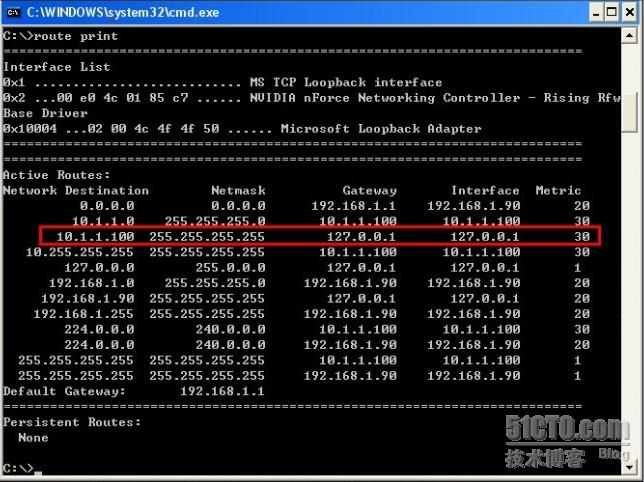

2、配置完之后，看一下PC的路由表，对于主机地址下一跳指向的是loopback的地址127.0.0.1:

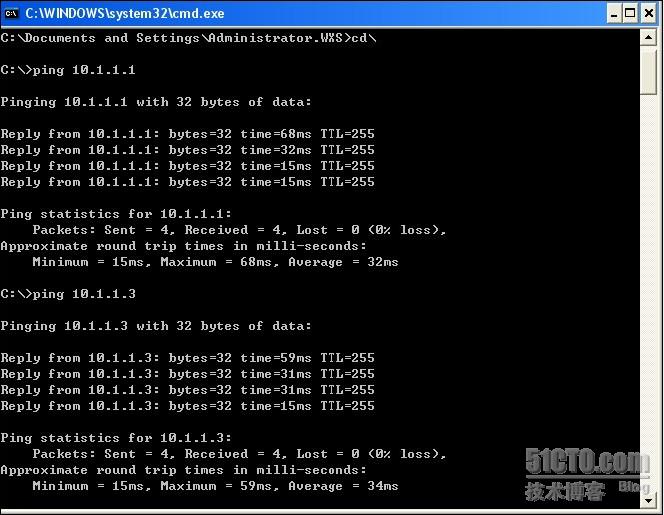

3、配置各路由器的IP地址（这步将省略写出），并且在PC上检验一下能否ping 通R1和R3的以太接口。如果在用网络云建桥接的时候GNS3不能发现电脑的loopback网卡的时候，那么请把电脑重启一下：

三、因为SDM需要JAVA的环境，所以先在PC上先安装JAVA再安装SDM软件。

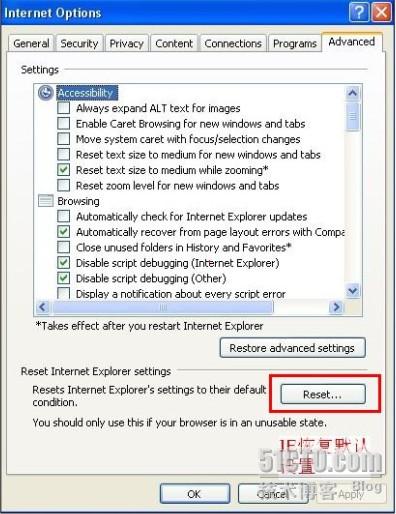

1、请把PC的防火墙等关闭，由于我用的是IE8，在IE8里的internet 选项中把IE设置恢复一下默认：

2、进入安目录：d:\Program Files\Cisco Systems\Cisco SDM_zh\common\common <?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

A、 将runAPP.shtml 文件的扩展名修改为： runnAPP.html
B、 用记事本打开launchTask.html 文件，搜索runAPP.shtml字段，修改为：runnAPP.html ，保存退出即可。

3、下面我们在R1和R3上启用http server 服务，以便能够使用SDM连接配置，同时在R1和R3上写一条默认路由并且把cdp功能关闭：

R1(config)#no cdp run

R1(config)#ip http server

R1(config)#ip route 0.0.0.0 0.0.0.0 202.102.48.66

R3(config)#no cdp run

R3(config)#ip http server

R3(config)#ip route 0.0.0.0 0.0.0.0 211.64.135.33

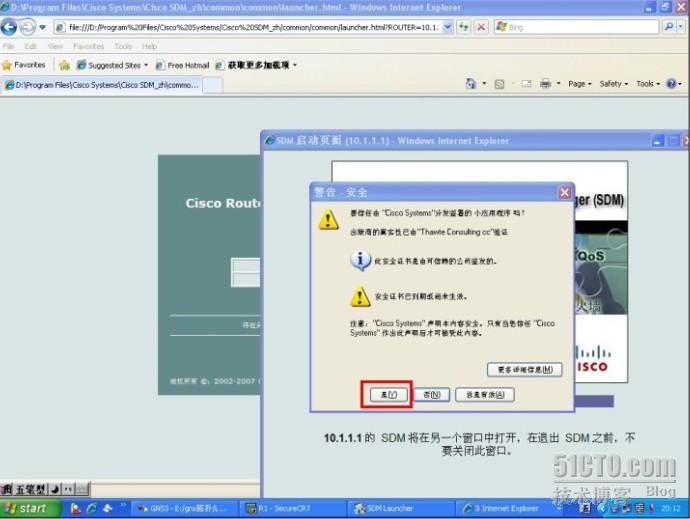

四、启动SDM，并且填写管理设备的IP地址，单击启动：

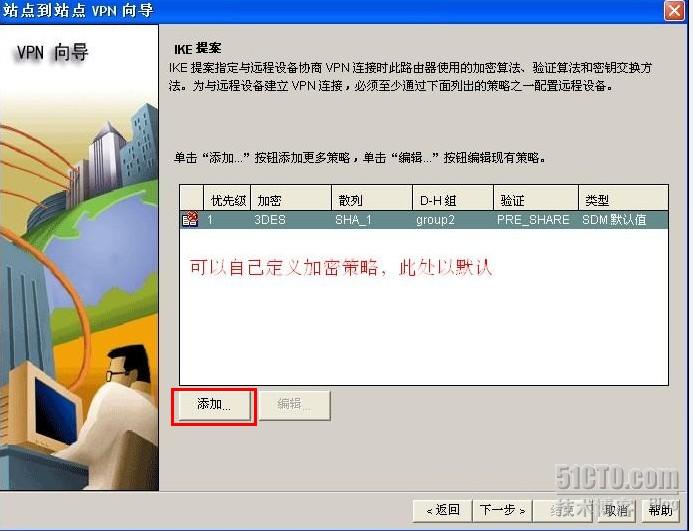

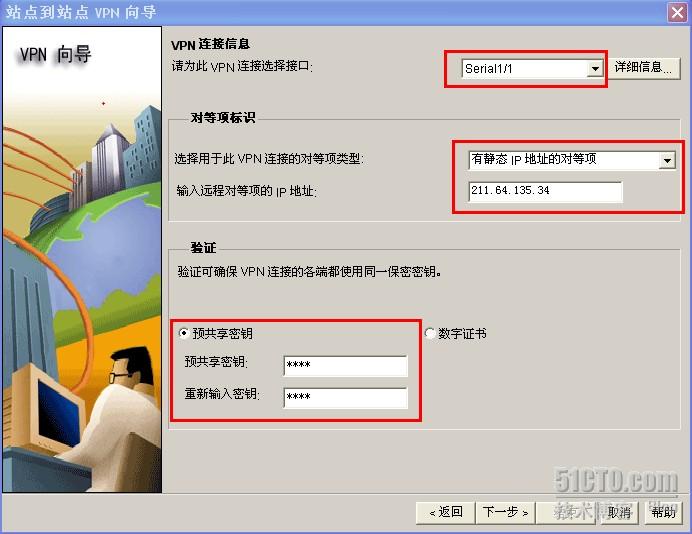

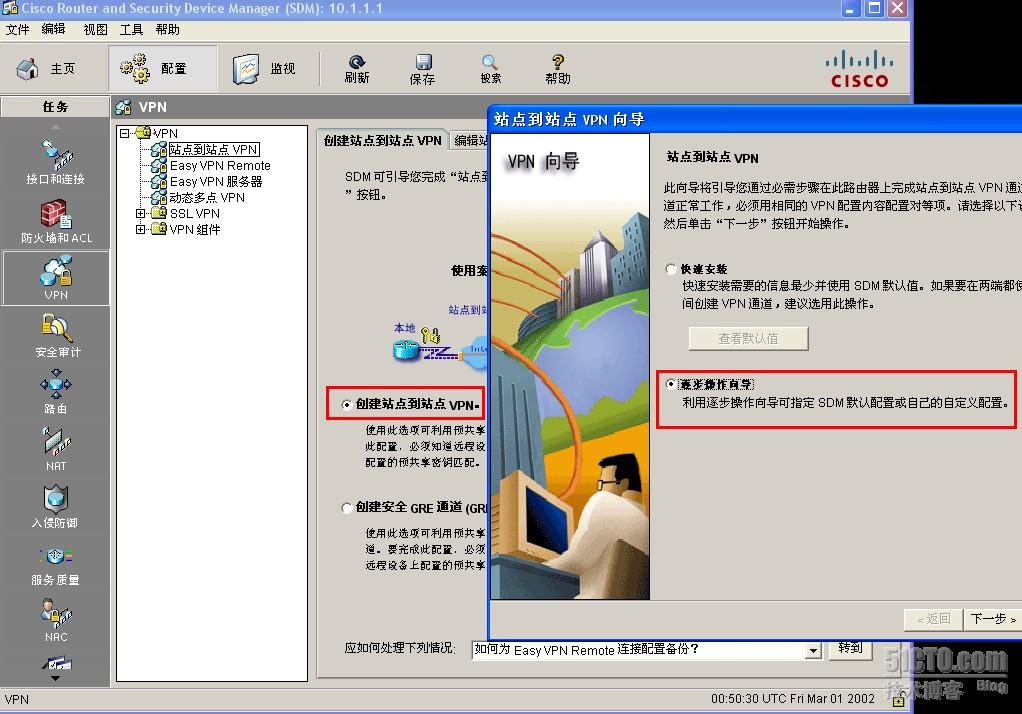

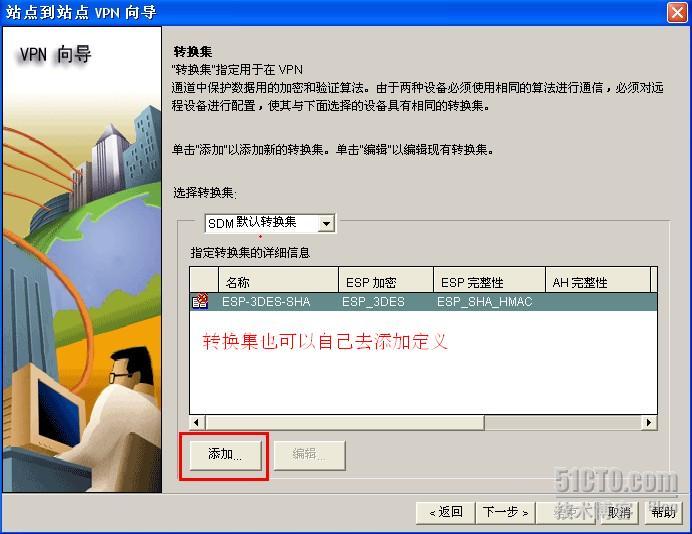

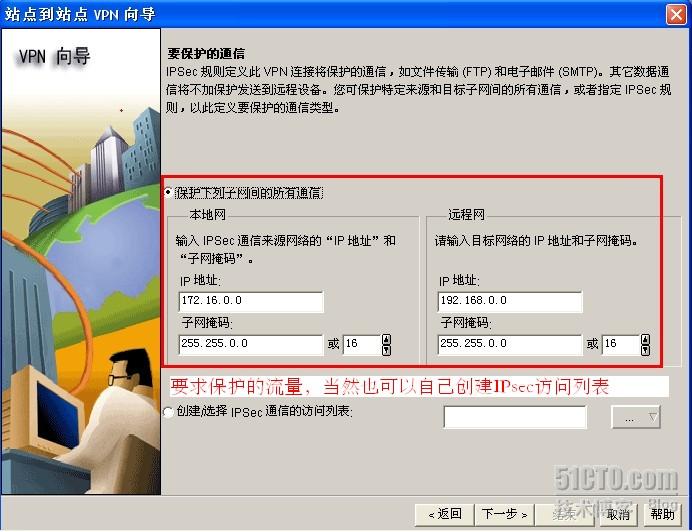

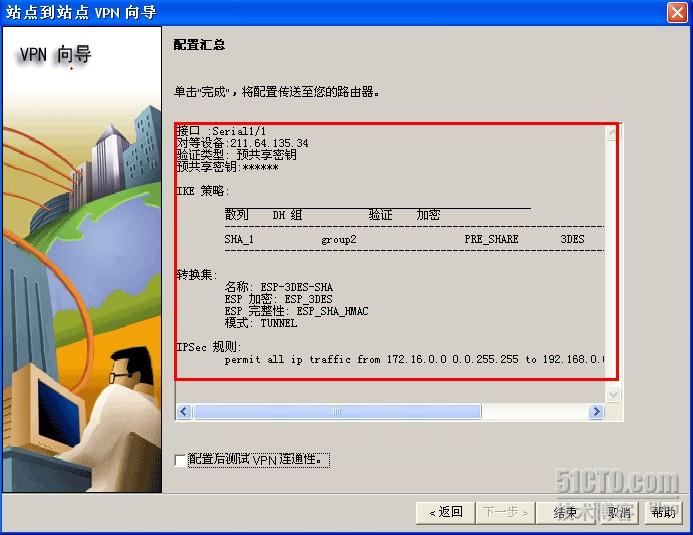

1、进去之后“单击配置”-à“×××”-à“站点到站点的×××”-à“启动选定的任务”-à“逐步操作向导”-à下一步 ………

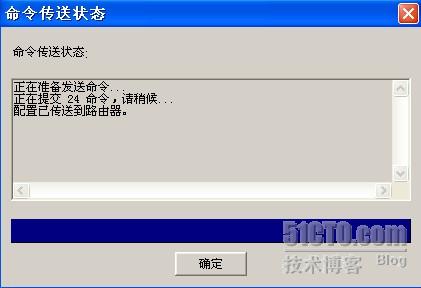

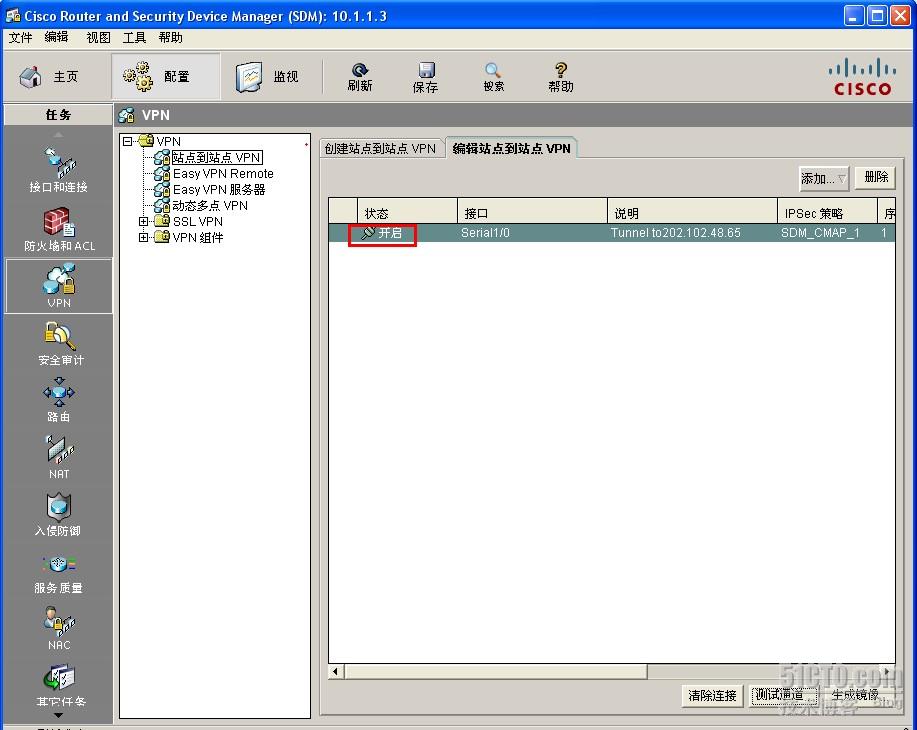

2、同理在R3也进行相同的操作，配置完之后，测试×××通道和激活×××状态，以使两端建立起×××连接：

五、在R1路由器上使用扩展ping验证×××的连通性：
R1#ping

Protocol [ip]:

Target IP address: 192.168.1.1

Repeat count [5]:

Datagram size [100]:

Timeout in seconds [2]:

Extended commands [n]: y

Source address or interface: 172.16.1.1

Type of service [0]:

Set DF bit in IP header? [no]:

Validate reply data? [no]:

Data pattern [0xABCD]:

Loose, Strict, Record, Timestamp, Verbose[none]:

Sweep range of sizes [n]:

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 192.168.1.1, timeout is 2 seconds:

Packet sent with a source address of 172.16.1.1

!!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 28/67/100 ms

R1#
