本文介绍了一种在WinForm程序中，当弹出对话框时，通过使用自定义控件DisableMaskControl灰化主窗体的实现方法。此控件利用Win32API函数和定时器监测主窗体状态，自动调整透明度，提升用户体验。

袁永福 ( http://www.xdesigner.cn ) 2007－8－10

程序全部源代码下载(工程文件使用VS.NET2003格式):/Files/xdesigner/DisableMask.rar

在一些Web程序中,有一种页面效果,当弹出一个模拟的对话框时,主页面就整体灰化了,其他的元素不能动弹,只有这个对话框能用，用户关闭了对话框,整个页面才恢复原来的操作.这种用户体验是不错的,提示了用户必须处理的对话框才能继续处理页面.如何实现的我猜想是动态生成一个大的DIV层,把它置于顶层并设置半透明的灰色.

在WinForm程序中也需要这种用户体验,我们有时观察到主窗体显示了一个对话框,此时用户还试图用鼠标点击主窗体搞些操作,但这种操作注定是要失败，影响到软件可用性.于是我就想到把Web程序中的这种用户体验移植到WinForm程序中来帮助用户意识到主窗体的当前状态.

实现这个用户体验有两个问题,一是如何知道主窗体弹出对话框,二是如何灰化主窗体.

首先是解决如何知道主窗体何时弹出对话框,研究了一下,没发现窗体对象System.Windows.Forms.Form类型提供有所帮助的事件方法属性.我们可以在程序代码中，每次弹出对话框前添加灰化主窗体的代码，这样加大了程序开发量，而且代码移植性不好。后来想了又想,试了又试,发现弹出对话框时,主窗体的状态是不可用的,但此时窗体的Enabled属性不能反应这种状态,使用Win32API函数却能正确获得其状态.因此最后决定使用计时器System.Windows.Forms.Timer来不断的调用Win32API函数来测试主窗体是否可用，若可用则不必灰化主窗体，若不可用则灰化主窗体。

第二步就是灰化主窗体了，根据WEB程序中的实现过程，我们很自然的想到用一个半透明的控件来覆盖整个主窗体，于是我们又如何创造这个半透明控件。纵观System.Windows.Forms名称空间，号称提供半透明效果效果的只有Label类型了，经过测试，发现Label类型的半透明属性是假的，是模拟出来的，它是在控件背景中模拟绘制窗体的背景来搞出半透明的效果，若Label控件背后有其他控件还是要被Label无情的覆盖掉。因此我们需要一个真正的半透明控件，于是我又想了又想，试了又试，找了又找，终于把这个真正的半透明控件搞出来了。

基础问题解决了，然后就是代码的组成和组件化了，我定义了一个DisableMaskControl控件，实现了真正的半透明处理，里面有个定时器，不断的使用Win32API函数测试这个控件所在的窗体是否有效，若有效则隐藏控件，若无效则显示控件，把控件覆盖整个窗体并置于顶层。这样我就用一百来行的C#代码实现了这种弹出对话框灰化主窗体的用户体验，而且这个代码使用非常简单，只要在需要这种效果的主窗体上添加一行代码 this.Controls.Add( new DisableMaskControl()) 即可。

此处或许有人提出这个定时器的效率问题，我觉得没多大问题，首先控件少，一个窗体才用一个，相对于高速的CPU，用户手动操作来显示和关闭对话框是极其缓慢的操作。而且定时器中进行的判断不多，只调用了一个API函数，无伤大雅。

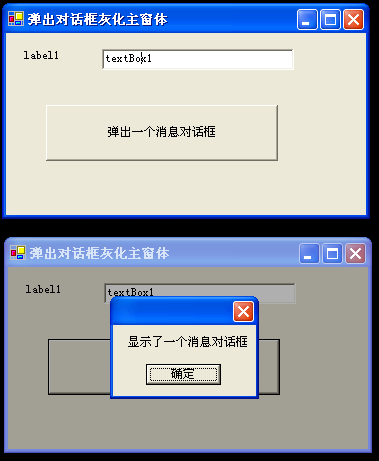

以下是程序的运行效果。

以下是控件 DisableMaskControl的全部代码。

  1 using System;
  2 using System.Runtime.InteropServices ;
  3 namespace DisableMask
  4 {
  5      /// <summary>
  6      /// 窗体无效时用于掩盖整个状态的半透明控件
  7      /// </summary>
  8      /// <remarks> 编制袁永福( http://www.xdesigner.cn ) </remarks>
  9      public class DisableMaskControl : System.Windows.Forms.Control
10     {
11          /// <summary>
12          /// 初始化对象
13          /// </summary>
14          public DisableMaskControl()
15         {
16              this .SetStyle( System.Windows.Forms.ControlStyles.SupportsTransparentBackColor , true );
17             myTimer = new System.Windows.Forms.Timer();
18             myTimer.Interval = 100 ;
19             myTimer.Tick += new EventHandler(myTimer_Tick);
20              this .BackColor = System.Drawing.Color.FromArgb( 80 , 0 , 0 , 0 );
21             myTimer.Start();
22         }
23          /// <summary>
24          /// 内部用于定时处理的计时器
25          /// </summary>
26          private System.Windows.Forms.Timer myTimer = null ;
27
28          /// <summary>
29          /// 已重载:返回控件创建参数
30          /// </summary>
31          protected override System.Windows.Forms.CreateParams CreateParams
32         {
33              get
34             {
35                 System.Windows.Forms.CreateParams ps = base .CreateParams;
36                 ps.ExStyle = ps.ExStyle | 0x20 ;
37                  return ps ;
38             }
39         }
40
41          /// <summary>
42          /// 绘制控件的背景,啥也不干.
43          /// </summary>
44          /// <param name="pevent"> 事件参数 </param>
45          protected override void OnPaintBackground(System.Windows.Forms.PaintEventArgs pevent)
46         {
47         }
48          /// <summary>
49          /// 绘制控件
50          /// </summary>
51          /// <param name="e"> 事件参数 </param>
52          protected override void OnPaint(System.Windows.Forms.PaintEventArgs e)
53         {
54              using ( System.Drawing.SolidBrush b = new System.Drawing.SolidBrush( this .BackColor ))
55             {
56                 e.Graphics.FillRectangle( b , e.ClipRectangle );
57             }
58         }
59
60          /// <summary>
61          /// 定时器处理
62          /// </summary>
63          /// <param name="sender"> 事件参数 </param>
64          /// <param name="e"> 事件参数 </param>
65          private void myTimer_Tick( object sender, EventArgs e)
66         {
67             System.Windows.Forms.Form frm = this .FindForm();
68              if ( frm == null )
69                  return ;
70              if ( frm.IsDisposed )
71                  return ;
72              if ( this .IsDisposed )
73                  return ;
74              if ( this .IsHandleCreated == false )
75                  return ;
76
77              // 主窗体显示对话框时窗体不可用,但此时它的Enable属性无法判断其是否真的
78              // 不可用,因此必须调用Win32API来判断其是否真的不可用.
79              if ( IsWindowEnabled( frm.Handle ) == false )
80             {
81                  if ( this .Visible == false )
82                 {
83                      this .Dock = System.Windows.Forms.DockStyle.None ;
84                      this .Bounds = new System.Drawing.Rectangle(
85                          0 ,
86                          0 ,
87                         frm.ClientSize.Width ,
88                         frm.ClientSize.Height );
89                      this .BringToFront();
90                      this .Visible = true ;
91                      this .Refresh();
92                     frm.Refresh();
93                 }
94             }
95              else
96             {
97                  if ( this .Visible )
98                      this .Visible = false ;
99             }
100         }
101
102          /// <summary>
103          /// 用于判断窗体是否有效的Win32API函数
104          /// </summary>
105          /// <param name="hWnd"> 窗体句柄 </param>
106          /// <returns> 窗体是否有效 </returns>
107         [DllImport( " user32.dll " , CharSet = CharSet.Auto, ExactSpelling = true )]
108          private static extern bool IsWindowEnabled(IntPtr hWnd);
109
110     } // public class DisableMaskControl : System.Windows.Forms.Control
111 }
