本文作者：吴老司撩通信

　　本文来源：EETOP

NB-IoT支持在频段内(In-Band)、保护频段(Guard Band)以及独立(Stand-alone)共三种部署方式。

本篇介绍NB的三种部署方式（Operation Modes）。

　　那个谁，你到底叫啥名

关于Operation Modes的翻译问题，列举下：工作模式、工作方式、操作模式、部署方式、部署场景、运行模式……这是非要凑成七个葫芦娃打怪的节奏吗？

其实这些词说的都是一回事，笔者选择翻译为部署方式。另外我从爱立信一份资料中看到了这样一句话：The NB-IoT also has three modes of deployment, namely: standalone operation, guard band operation and in-band operation. 其中用到的deployment就很贴切。

　　三种部署方式

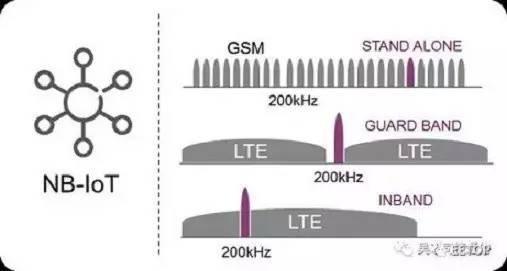

NB-IoT支持在频段内(In-Band)、保护频段(Guard Band)以及独立(Stand-alone)共三种部署方式。

独立部署（Stand alone operation）

简称ST

不依赖LTE，与LTE可以完全解耦

适合用于重耕GSM频段，GSM的信道带宽为200KHz，这刚好为NB-IoT 180KHz带宽辟出空间，且两边还有10KHz的保护间隔。

保护带部署（Guard band operation）

简称GB

不占LTE资源

利用LTE边缘保护频带中未使用的180KHz带宽的资源块

带内部署（In-band operation）

简称IB

占用LTE的1个PRB资源

可与LTE同PCI，也可与LTE不同PCI，一般来说如果采用的是IB方式，倾向于设置为与LTE同PCI（说明什么问题？一是NB也有PCI，所以同频组网是可行的，不同于GSM，二是PCI也是504个，可以复用LTE的PCI规划，三是PCI的生成、功能基本相同）

可利用LTE载波中间的任何资源块（摘自网上的某些资料。这是真的吗？笔者提出质疑。）

我们不妨做如下思考：在LTE系统中，中间的6个PRB固定是用来作小区搜索的，这其中会放置PSS、SSS、PBCH信道。采用IB部署方式的情况下，如果真如以上所说的那样可以利用LTE载波中间的任何资源块的话，那么必然出现NB的部署与LTE中间的6个PRB资源冲突。

So，此事必有蹊跷！

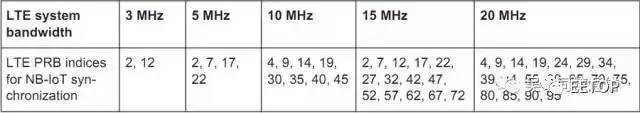

我们来看下面表格：Allowed LTE PRB indices for cell connection in NB-IoT in-band operation。

从以上我们至少可以读出三点蹊跷：

一是LTE 1.4M带宽下是不支持IB方式的NB的；

二是无论哪种带宽采用IB部署方式，都避开了中间的6个PRB，因为这里是雷打不动要用来传LTE的同步信号和MIB消息；

三是除了中间的6个PRB不能部署NB外，还有一些PRB也是不能用来部署NB的。

换句话说实际部署中有限制条件，规定了每种带宽下能用来部署IB方式的PRB是有限的，只能使用固定的那几个PRB，其原因是NB的中心频点要满足100kHz raster，可真不是有些资料上所说的任意资源。

　　三种部署方式性能比较

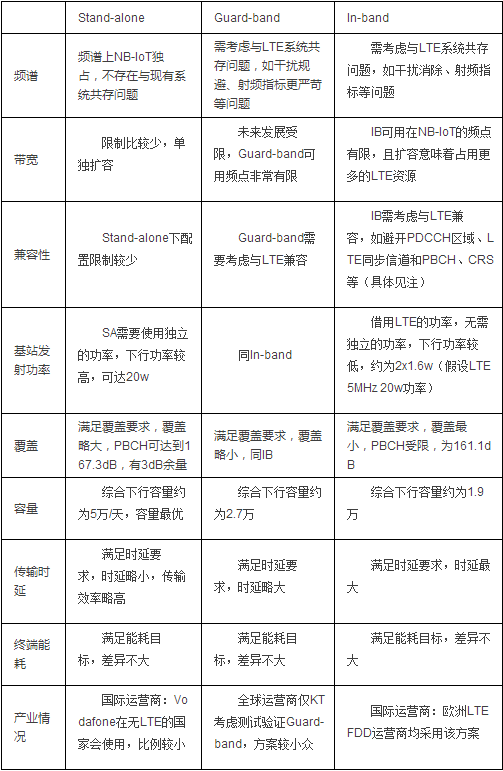

下面从频谱、带宽、兼容性、覆盖、容量、时延、终端能耗、产业情况等方面来对三种部署方式进行比较：

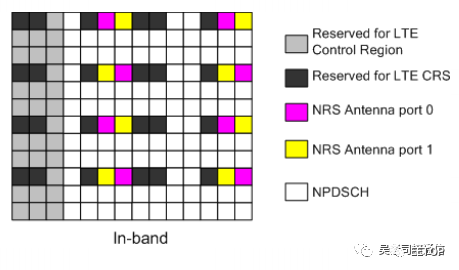

注：三种工作模式之间在资源使用上的主要区别在于：In-band需要额外留出LTE CRS、PDCCH symbol的位置，每ms开销约为28.6%。

如下图所示：

上面两幅图，你只要知道对于独立部署的时候，清爽的得，而IB模式，灯红酒绿的，让你看花眼这点信息量就行。具体信道占用的细节将在接下来作为重点详细讲解，这里仅作直观感受。

从上表综合因素来看，对于CMCC来说，最初试点可能优先考虑独立频谱部署方式，其次优先级为IB，再次为GB。

　　终端如何区分网络采用那种方式？

要回答这个问题需要对NB有深入的了解，包括NB的信道、MIB、SIB等消息的内容，这里笔者仅仅给出结论在MasterInformationBlock-NB中指示，以后讲到物理信道和SIB消息的篇章的时候再给出具体技术细节。
