UML作业第四次：分析系统，绘制活动图

语法小结

简单活动图

活动标签(activity label)以冒号开始，以分号结束。

开始/结束

关键字start和stop表示图示的开始和结束。也可以使用 end 关键字。

条件语句

在图示中可以使用关键字if，then和else设置分支测试。标注文字则放在括号中。也可以使用关键字elseif设置多个分支测试。

重复循环

使用关键字repeat和repeatwhile进行重复循环。

while循环

使用关键字while和end while进行while循环。还可以在关键字endwhile后添加标注，还有一种方式是使用关键字is。

并行处理

可以使用关键字fork，fork again和end fork表示并行处理。

注释

文本格式支持creole wiki语法。

颜色

可以为活动(activity)指定一种颜色。

箭头

使用->标记，你可以给箭头添加文字或者修改箭头颜色。同时，你也可以选择点状 (dotted)，条状(dashed)，加粗或者是隐式箭头

连接器

可以使用括号定义连接器。

组合

通过定义分区(partition)，可以把多个活动组合(group)在一起。

泳道

可以使用管道符|来定义泳道。

分离

可以使用关键字detach移除箭头。

特殊领域语言(SDL)

通过修改活动标签最后的分号分隔符(;)，可以为活动设置不同的形状。

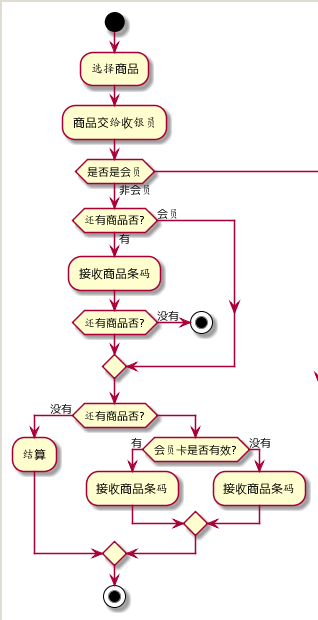

语言描述

@startuml
start
:选择商品;
:商品交给收银员;
if (是否是会员) then (非会员)
  if (还有商品否?) then (有)
 :接收商品条码;
 if (还有商品否?) then (没有)
 stop
 endif

else (会员)
endif

if (还有商品否?) then (没有)
  :结算;
else
  if (会员卡是否有效?) then (有)

 :接收商品条码;
  else (没有)
 :接收商品条码;
  endif
endif

stop
@enduml
