ZigBee绑定细节

ZigBee中的绑定由APS层来管理，除了绑定表管理外，APS层还有组表管理、快速地址查找等服务功能。应用层不能直接调用APS层中的数据服务来传输数据，只能通过AF层封装的AD_DataRequest函数来实现数据传输。



看了许多相关的文档，里面说及到，绑定服务在两个不同节点的简单描述符中，定义相同的簇ID，且方向相反(一个在输出簇，一个在输入簇)，才能成功建立绑定。

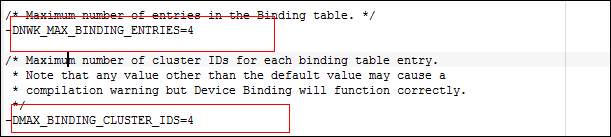

APS绑定表的大小受限于静态RAM的大小，由f8wConfig.cfg中的参数来指定。

默认配置中，有四个绑定表条目，每个条目中，可以有4个簇ID。

要配置使用绑定表，需要定义REFLECTOR宏(在f8wconfig.cfg中配)



绑定表操作

对一个表的操作，无非就是增删改查。

1. 增加一个绑定表条目

函数原型：
BindingEntry_t *bindAddEntry( byte srcEpInt,
                              zAddrType_t *dstAddr, byte dstEpInt,
                              byte numClusterIds, uint16 *clusterIds )

srcEpInt：源端点
dstAddr:目的地址
dstEpInt：目的端点
numClusterIds：簇列表数目
clusterIds：簇列表

成功返回指向新加入绑定表的指针，失败返回NULL

2.移除一个绑定表条目

函数原型:
byte bindRemoveEntry( BindingEntry_t *pBind )
pBind:指向想要删除的绑定表指针

成功返回TRUE

3.移除绑定条目中的簇命令

函数原型：
byte bindRemoveClusterIdFromList( BindingEntry_t *entry, uint16 clusterId )
entry：绑定表的入口
clusterID：待删除的簇ID

成功返回TRUR，至少有一个对于的簇ID。如果没有的话，返回FALSE

4.增加绑定表条目中的簇

函数原型：
byte bindAddClusterIdToList( BindingEntry_t *entry, uint16 clusterId )
entry：绑定表入口
clusterID：需要添加的簇ID

成功返回TRUE，失败返回FALSE

5.找到一个已经存在的源端点到目的地址的绑定记录

函数类型：
BindingEntry_t *bindFindExisting( byte srcEpInt,
                                  zAddrType_t *dstAddr, byte dstEpInt )

srcEpInt：源端点
dstAddr：目的地址类型
dstEInt：目的地址端点号



使用Flash时，需要设置编译选项NV_RESTORE[f8wConfig.cfg],保存绑定表，建议使用BindWriteNV函数。



组管理

组用来将一系列节点集合到一个单地址实体的方式，向这个地址发送数据请求，请求能够达到组中的每个节点。

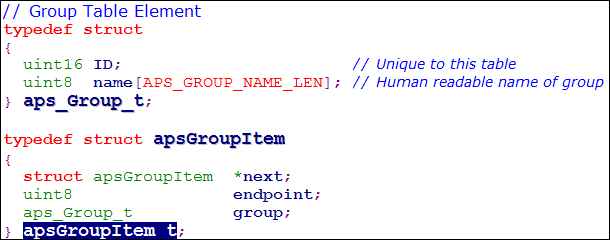

第一个结构体为组结构标书，第二个结构体为组链表描述。

组操作函数有

将一个端点加入一个组：extern ZStatus_t aps_AddGroup( uint8 endpoint, aps_Group_t *group );



使用方法：

定义一个组：aps_Group_t  SampleApp_Group;

初始化组信息：

        SampleApp_Group.ID = SAMPLEAPP_FLASH_GROUP;
             osal_memcpy( SampleApp_Group.name, "Group 1", 7  );

将端点加入一个组：

        aps_AddGroup( SAMPLEAPP_ENDPOINT, &SampleApp_Group );

从组表中根据端点和组ID找到组索引

         aps_Group_t *grp;
              grp = aps_FindGroup( SAMPLEAPP_ENDPOINT, SAMPLEAPP_FLASH_GROUP );

根据组ID，移除其中的端点

        aps_RemoveGroup( SAMPLEAPP_ENDPOINT, SAMPLEAPP_FLASH_GROUP );









快速地址查找

APS提供函数用来快速地址转换，在IEEE和网络地址之间做转换。



uint8 APSME_LookupExtAddr( uint16 nwkAddr, uint8* extAddr ); 基于网络地址获得IEEE 地址

uint8 APSME_LookupNwkAddr( uint8* extAddr, uint16* nwkAddr ); 基于IEEE地址获得NWK地址
