資料庫配置-使用Deployment View

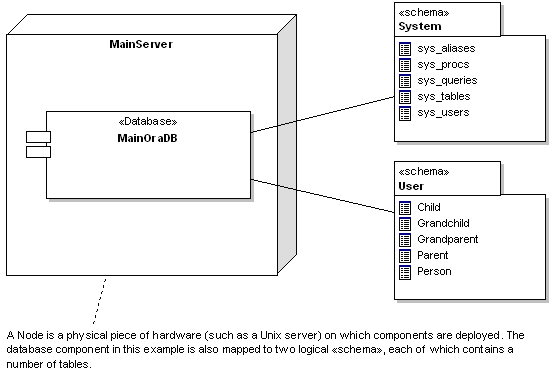

利用deloyment View來表示資料庫伺服器的主要架構
如:硬體環境,網路連線,軟體,作業系統,DLL

一般在做data Modeling時,由
user case/domain model => class model ,data models => deployment View

Node:用來表示主機
component:用來表示主機上的資料庫或軟體
如果有schema的話,可用package(stereotype<<schema>>) 來表示裡面存在的表格
