Solidworks工程图 如何绘制向视图，辅助视图

最新推荐文章于 2025-05-10 01:00:00 发布
转载 最新推荐文章于 2025-05-10 01:00:00 发布 · 9.1k 阅读 · 1

本文介绍如何通过绘制垂直中心线并利用辅助视图功能生成向视图的方法，进而解决难以标注尺寸的问题。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

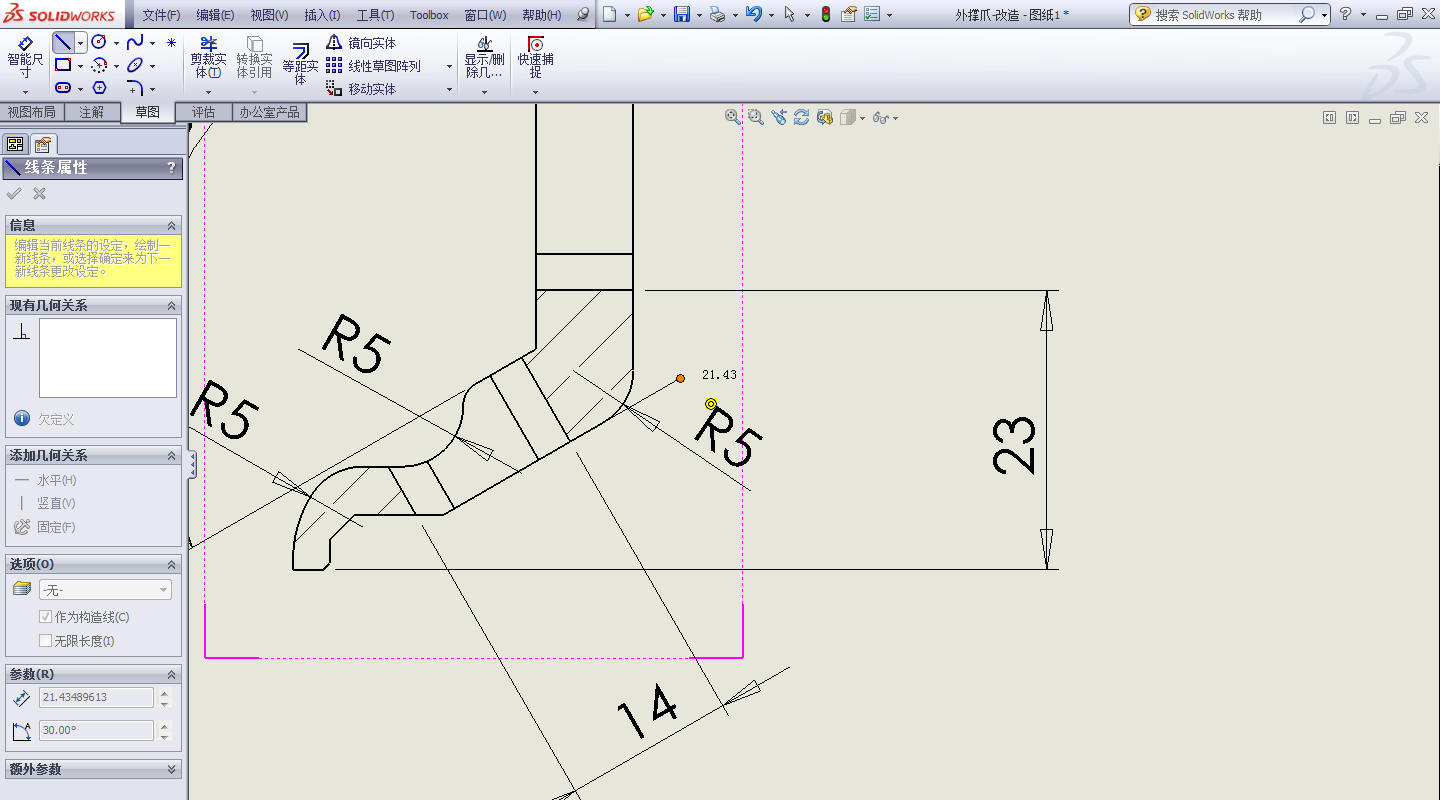

先画一条垂直于视野方向的中心线

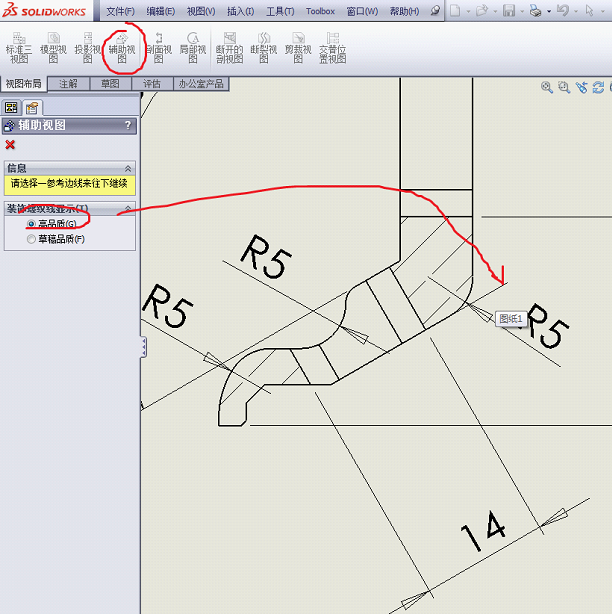

点击辅助视图，然后点选刚才的中心线即可生成向视图

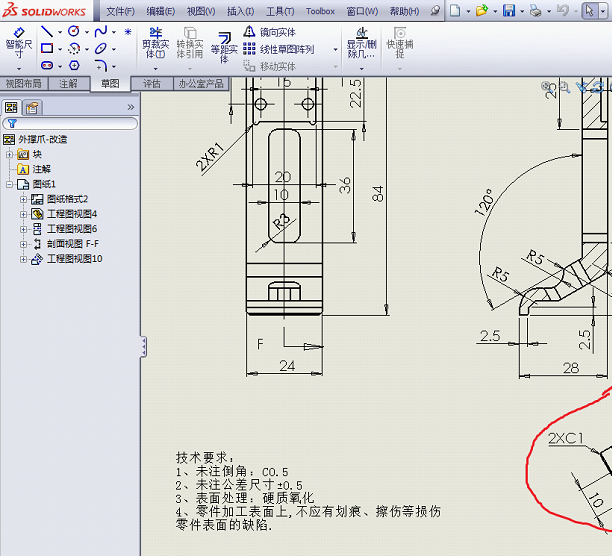

对向视图的标准可以得到一些用其他方法不好标注的尺寸
