项目要求链接如下：http://51ctoblog.blog.51cto.com/26414/300667
<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />



解决思路：
1，监控机由于只作为日志监控，负载较低，在其上安装部署nagios以监控生产服务器。



2,服务器负载调度换成nginx,因为后台就两个WEB服务器，并且是一主一从，可以将两个都换成在线的，提高了存活性。负载方面要求简单。挂机了用nagios通知。



3，nginx可以以极小的内存损耗来运行，生产中可以支持2万到4万个并发连接。因此DDOS***对其来说无用，合理利用转发策略可以将***引导向别处。更何况，nginx可以实现静态页面前端缓存，便于缩短访问时间。可以把其处理不了的动态页面转发给后台WEB服务器，像apache,tomcat都可以，这样减轻了后台WEB服务器负载，并且两台WEB同时在线，单机平均负载更低，更不易掉线。



4，安全加固：在前端nginx上打开iptables防火墙，屏蔽一些非正常的链接，如SYN***等等。



5，nginx可以通过access_log记录访问者IP  nagios监控链接阈值 用iptables封骇客IP，将nginx以后的服务器都设置成内网IP，在iptables设置禁止外网访问内网IP

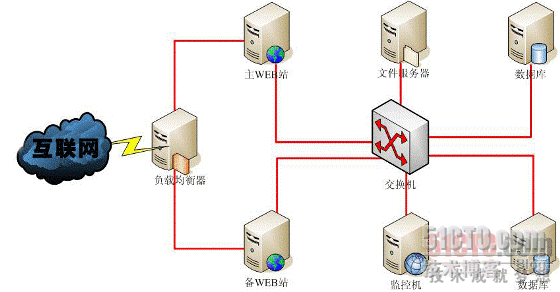

拓扑图：
详细说明和配置：



nginx 主机配置：



1）安全性配置 改内核，编写防火墙脚本



负载均衡器上部署linux，更改内核：
echo 1 > /proc/sys/net/ipV4/icmp_echo_ignore_broadcasts
echo 1 > /proc/sys/net/ipv4/icmp_ignore_bogus_error_responses
echo 1 > /proc/sys/net/ipv4/tcp_syncookies



编写脚本：
#!/bin/bash



ipt=/sbin/iptables
INPUT_ech0=
TURN_ech1=



$ipt -t filter -F INPUT
$ipt -t filter -F OUTPUT
$ipt -t filter -p OUTPUT DROP
$ipt -t filter -P INPUT  DROP
$ipt -t filter -A INPUT -i ${INPUT_eth0} -m state --state INVALID -j DROP



$ipt -t filter -A INPUT -i ${INPUT_eth0} -p tcp --syn -m multiport --dports 22,…… -m state --state NEW -j ACCEPT
$ipt -t filter -A INPUT -i ${INPUT_eth0} -p icmp --icmp-type8 -m limit --limit 6/m --limit-brust 10 -j ACCEPT
$ipt -t filter -A INPUT -i ${INPUT_eth0} -p icmp -m state --state NEW -j DROP
$ipt -t filter -A INPUT -i ${INPUT_eth0} -m state --state ESTABLISTED,RELATED -j ACCEPT



$ipt -t filter -A INPUT -i ${INPUT_eth0} -s DDOS_IP --dport 80 -j DROP
$ipt -t filter -A INPUT -i ${INPUT_eth0} -s DDOS_IP -O ${TURN_ech1} -j DROP





2）nginx缓存方面配置



静态文件缓存到nginx服务器上，直接处理并返回给浏览器，root指令指定缓存路径



location ~ \.(htm|html|gif|jpg|jpeg|png|bmp|ico|css|js|txt)$ {
    root /opt/webapp;
    expires 24h;
}

图片在浏览器本地缓存15天
 location ~ .*\.(gif|jpg|jpeg|png|bmp|swf)$
   {
     expires      15d;
   }
JavaScript、CSS在浏览器本地缓存一天
 location ~ .*\.(js|css)?$
   {
     expires      1d;
   }



3）nginx负载均衡方面配置



定义一个负载均衡池名为apache
  upstream apache {
        server 192.168.0.1:80 weight=10;
        server 192.168.0.2:80 weight=10;





在前面定义了nginx能够直接处理一些静态文件请求后，其他的所有请求通过 proxy_pass 指令传送给后端的服务器
location / {
    proxy_pass        http://apache;
    proxy_set_header  X-Real-IP  $remote_addr;
}



在 Nginx 的集群配置中，Nginx 使用最简单的平均分配规则给集群中的每个节点分配请求。一旦某个节点失效时，或者重新起效时，Nginx 都会非常及时的处理状态的变化，以保证不会影响到用户的访问



4）nginx防***方面配置，epoll算法，增大最高并发连接数
    （如果预算充足的话，就部署硬件防火墙）



开启进程数（nginx每个进程耗费10M~12M内存，可以根据实际情况增加进程数）
worker_processes  8;
events {
    use epoll;
    worker_connections  40960;# 总的允许最大的同时连接数
 }
5）nginx的负载能力超强，一般的DDOS是无法击垮一台nginx代理的，所以用nginx来过滤掉一些DDOS是完全没有问题。比如说user-agent为IE5.01,可以指向另外一个地方



if ( $http_user_agent ~* "MSIE 5.01" ) {
    proxy_pass http://www.西瓜皮.com;
  }

6) 记录访问者的日志信息
log_format  access  '$remote_addr - $remote_user [$time_local] "$request" '
             '$status $body_bytes_sent "$http_referer" '
             '"$http_user_agent" $http_x_forwarded_for';
   access_log  /data1/logs/access.log  access;   访问日志记录路径，等级



7）其他优化配置

keepalive_timeout 60;           #长连接超时时间



对网页文件、CSS、JS、XML等启动gzip压缩，减少数据传输量，提高访问速度。
gzip on;
gzip_min_length  1k;
gzip_buffers     4 16k;
gzip_http_version 1.0;
gzip_comp_level 2;
gzip_types       text/plain application/x-javascript text/css application/xml;
gzip_vary on;



这里nginx主要作为前端缓存和WEB负载均衡集群，通过其承受的高并发连接数来抵抗DDOS***，同时减轻后台服务器单机平均负载。还是那句话：这是在保留现有架构的基础上所作的更改，如果预算充足的话买抗DDOS的硬件防火墙。



写在后面的假设：假如nginx也宕机呢？？



后面的WEB服务器都安装上nginx，并将nginx配置文件稍作改进，如果前端nginx宕机了，可以由后台的WEB1来接替前端nginx的工作：关闭apache，打开nginx，更改IP，将动态处理转发到WEB2上。同时抢修前端nginx。





后端的监控服务器配置：



在监控服务器上安装nagios，以监控生产服务器。

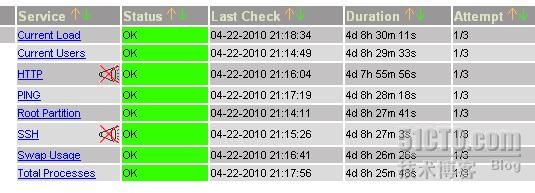

具体安装文档网上有。这里发几张截图说明其监控的直观性和便捷性。
