OSPF的LSA类型 ——连载四ASBR汇总LSA<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

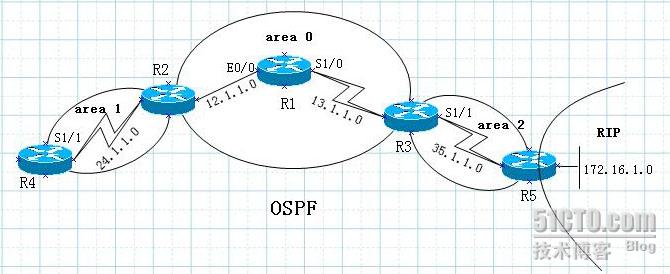

图1：

<?xml:namespace prefix = v ns = "urn:schemas-microsoft-com:vml" />

（基本配置见“OSPF的LSA类型 ——连载一”）



4类       ASBR汇总LSA



            ASBR汇总LSA通告的是一个区域外部的ASBR路由器，且只能在单个区域中泛洪。由外部路由起源区域的ABR产生，泛洪到起源区域的整个AS中。



           LSA传播范围：泛洪到整个AS中，（把ASBR的Router ID传播到其他区域，让其他区域的路由器得知ASBR的位置。）

           LSA通告路由器：ABR的Router ID（经过一个ABR，就会改为这个ABR的Router ID）

           LSA链路状态ID：ASBR的Router ID

           LSA包含的内容：本区域中的路由信息，包括网络号和掩码



注意：在ASBR直连的区域内，不会产生4类的LSA，因为ASBR会发出1类的LSA，其中会指明自己是ASBR。



         show ip os database asbr-summary     查看一条ASBR汇总LSA



实验前必须先将R5连接的172.16.1.0网络重分发进OSPF，因为此时R3还未能学到去往172.16.1.0网络的路由。



先看一下没有重分布之前，R3上的路由信息（R5一直都存在一条172.16.1.0的直连路由）：

R3#sh ip route

Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP

       D - EIGRP, EX - EIGRP external, O - <?xml:namespace prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags" />OSPF, IA - OSPF inter area

       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2

       E1 - OSPF external type 1, E2 - OSPF external type 2

       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2

       ia - IS-IS inter area, * - candidate default, U - per-user static route

       o - ODR, P - periodic downloaded static route



Gateway of last resort is not set



     35.0.0.0/24 is subnetted, 1 subnets

C       35.1.1.0 is directly connected, Serial1/1

     24.0.0.0/24 is subnetted, 1 subnets

O IA    24.1.1.0 [110/138] via 13.1.1.1, 01:33:17, Serial1/0

     12.0.0.0/24 is subnetted, 1 subnets

O       12.1.1.0 [110/74] via 13.1.1.1, 01:33:17, Serial1/0

     13.0.0.0/24 is subnetted, 1 subnets

C       13.1.1.0 is directly connected, Serial1/0



现在再把R5的RIP信息重分布进OSPF：

R5(config)#router ospf 110

R5(config-router)#redistribute rip subnet



再一次观察一下R3上的路由信息：

R3#sh ip route



     35.0.0.0/24 is subnetted, 1 subnets

C       35.1.1.0 is directly connected, Serial1/1

     172.16.0.0/24 is subnetted, 1 subnets

O E2    172.16.1.0 [110/20] via 35.1.1.5, 00:00:02, Serial1/1

     24.0.0.0/24 is subnetted, 1 subnets

O IA    24.1.1.0 [110/138] via 13.1.1.1, 00:00:02, Serial1/0

     12.0.0.0/24 is subnetted, 1 subnets

O       12.1.1.0 [110/74] via 13.1.1.1, 01:37:09, Serial1/0

     13.0.0.0/24 is subnetted, 1 subnets

C       13.1.1.0 is directly connected, Serial1/0



这时，OSPF网络中的其他路由器也都学习到了172.16.0.0网络的路由了，且都是以O E2形式。



外部路由重分布进OSPF有两种类型

·重分布进OSPF的路由默认为E2，Cost=20,且传递过程中不改变COST。

·如果改为E1类型，则在传输过程中会累加每个入接口的cost值









如果有去往同一目标的多条路由重分布进OSPF，OSPF在选择外部路由的时候，遵循的原则是：

[1] O E1优于O E2

[2]在同样的情况下，Cost越小越优先

[3]在cost相同的情况下，选择到达ASBR最优的路径



我们现在到R4上查看一下，看R4上有没有这条LSA信息：

R4#show ip ospf database asbr-summary



            OSPF Router with ID (4.4.4.4) (Process ID 110)



                Summary ASB Link States (Area 1)



  Routing Bit Set on this LSA

  LS age: 1700

  Options: (No TOS-capability, DC, Upward)

  LS Type: Summary Links(AS Boundary Router)

  Link State ID: 5.5.5.5 (AS Boundary Router address)     // ASBR(连接外部网络的路由器)的Router ID

  Advertising Router: 2.2.2.2        // ABR的Router ID

  LS Seq Number: 80000001

  Checksum: 0xC1D3

  Length: 28

  Network Mask: /0                   //没有实际意义，被设置为0.0.0.0（《TCP/IP 路由第一卷》是这么解释的，但为什么说没有实际意义，我还没搞清楚）

        TOS: 0  Metric: 138
