晶振是石英晶体振荡器的简称。晶振是一种用于稳定频率和选择频率的电子元器件。晶振是高精度和高稳定的振荡器，广泛应用于各种电路中，为数据处理设备产生时钟信号和为特定系统提供基准信号。

晶振的识别

笔记本电脑主板中的晶振主要有下面4 种。

(1)时钟芯片晶振：

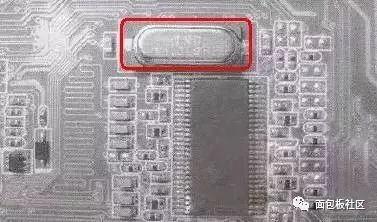

该晶振和时钟芯片相连，为时钟芯片提供固定的14.318MHz 的时钟频率，它损坏后，会出现开机不能显示的故障，因为它要为多个电路提供时钟频率， 该晶振两引脚之间的电压一般在1V左右，时钟晶振如图所示。

(2)南桥晶振：

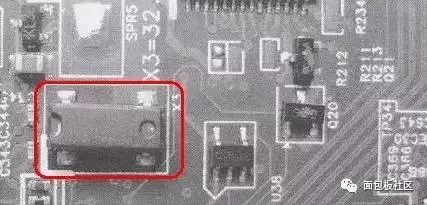

该晶振与南桥相连，频率为32 .768K.Hz ， 该晶振损坏后， 会出现时间不准，严重损坏后，也可以导致不开机。该晶振两脚的电压一般在0.5V 左右，该晶振如图所示。该晶振虽然有4 条腿， 但是有两个是起固定作用的，并没有连接电路。

(3)网卡晶振：

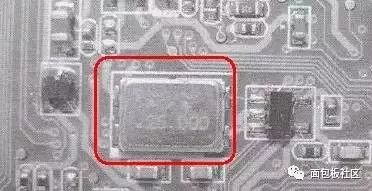

该晶振与网卡芯片相连， 频率为25 .000MHz，该晶振损坏后，会导致笔记本电脑网卡不工作或者根本检测不到网卡。该晶振两引脚之间的电压一般在1V 左右。网卡晶振如图所示， 该晶振也是4 个脚，其中两个有用，另两个是起固定作用， 并没有连接电路。

(4)声卡晶振：

该晶振与声卡相连，频率为24.576MHz， 该晶振损坏后，会导致笔记本电脑主板无声音或根本检测不到声卡。该晶振两引脚之间的电压一般在1V 左右， 该晶振两样式和上面的晶振基本一样， 这里不在举例说明。

晶振的好坏判断：

晶振的正规测量方法是用示波器测量它的实际频率是否为标称频率， 但在实际维修中， 如果没有示波器， 可以用数字万用表打到二极管档去测量它的两个引脚，此时万用表应该显示电阻无穷大， 否则说明晶振内部己损坏。但反过来是不能成立的，即用万用表测量它的两端电阻为无穷大并不一定说明它就是好的，也可能内部己开路损坏，因此，如果确实怀疑它， 还是代换一个比较好。在晶振代换的过程中，最好选择相同型号和频率的晶振去代换， 这样成功率会比较高，否则，很有可能不工作。
