使用ansys workbench 的LSDYNA模块研究碰撞的接触设置

本文详细介绍了 ANSYS WORKBENCH 中不同接触类型的特性及其适用场景,包括绑定(Bonded)、不分离(NoSeparation)、无摩擦(Frictionless)、粗糙(Rough)及有摩擦(Frictional)等接触类型,并提到了19.0版本LSDYNA模块的特殊接触设置。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

ANSYSWORKBENCH原本的接触类型有:
Bonded(绑定): 这是Workbench中关于接触的默认设置。如果接触区域被设置为绑定,不允许面或线间有相对滑动或分离,可以将此区域看做被连接在一起,类似于共结点。因为接触长度/面积是保持不变的,所以这种接触可以用作线性求解。如果接触是从数学模型中设定的,程序将填充所有的间隙,忽略所有的初始×××。
No Separation(不分离): 这种接触方式和绑定类似。它只适用于面。不允许接触区域的面分离,但是沿着接触面可以有小的无摩擦滑动。即法向不分离,切向可以有小位移,也只用于线性接触。
Frictionless(无摩擦): 这种接触类型代表单边接触,即如果出现分离则法向压力为零。只适用于面接触。因此,根据不同的载荷,模型间可以出现间隙。它是非线性求解,因为在载荷施加过程中接触面积可能会发生改变。假设摩擦系数为零,因此允许自由滑动。使用这种接触方式时,需注意模型约束的定义,防止出现欠约束。法向可分离,但不×××,切向自由滑动。程序会给装配体加上弱弹簧,帮助固定模型,以得到合理的解。
Rough(粗糙的): 这种接触方式和无摩擦类似。但表现为完全的摩擦接触,即没有相对滑动,法向可分离,不×××,切向不滑动。只适用于面接触。默认情况下,不自动消除间隙。这种情况相当于接触体间的摩擦系数为无穷大。 Frictional(有摩擦): 这种情况下,在发生相对滑动前,两接触面可以通过接触区域传递一定数量的剪应力。有点像胶水。法向可分离,但不×××,切向滑动,有摩擦力。模型在滑动发生前定义一个等效的剪应力,作为接触压力的一部分。一旦剪应力超过此值,两面将发生相对滑动。只适用于面接触。摩擦系数可以是任意非负值。
19.0版本LSDYNA模块不支持No Separation ,Rough ,增加了reinforcement。

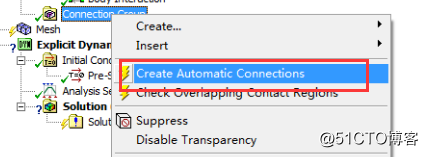

workbench中修改过模型导入后,重新进入model模块的接触设置可能会出现错误,此时可以删掉原有接触,再重新create自动连接,
使用ansys workbench 的LSDYNA模块研究碰撞的接触设置
如有需要再修改自动连接中的接触

转载于:https://blog.51cto.com/13882734/2148842
