串口扫盲五:调制解调器(MODEM)

本文详细阐述了计算机通信中如何通过调制解调器将数字信号转换为适合在电话网上传输的模拟信号,以及在接收端如何解调还原成数字信号的过程。介绍了调制信号的方法,包括FSK、PSK和ASK,并通过原理图展示了调制过程。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

计算机的通信是要求传送数字信号,而在进行远程数据通信时,通信线路往往是借用现存的公用电话网,但是,电话网是为300~3400HZ 之间的音频信号设计的,这对二进制数据的传输不适合.为此,在发送时,需要将二进制信号调制成相应的音频信号,以适合在电话网上传输.在接收到时,需要对音频信号进行解调还原成数字信号.

因此,在发送端使用调制器(Modulator)把数字信号转换为模拟信号,(该模拟信号携带了数据信号,称为载波信号),模拟信号经通信线传送到接收方,接收方再以解调器(Demodulator),把模拟信号变为数字信号.大多数情况下,调制器和解调器合在一个装置中,称为"调制解调器"Modem.

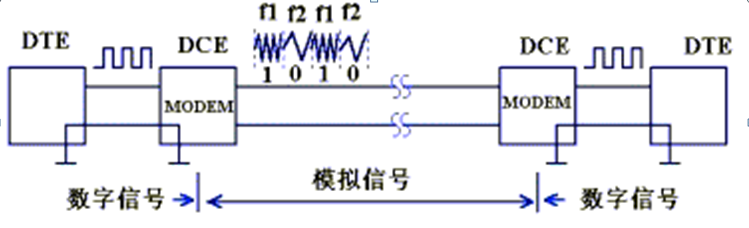

在通信中,Modem起着传输信号的作用,是一种数据通信设备(Data Communication equipment),简称DCE或称数传机(Dataset),接收设备和发送设备称为数据终端设备(data terminal equipment),简称DTE.加入Modem后,通信系统的结构如图1所示.



图1

调制信号的方法有:

  1. 把采用调频方式的称为FSK——对应频移键控FSK类型的MODEM;
  2. 把采用调相方式的称为PSK——对应相移键控PSK类型的MODEM;
  3. 把采用调幅方式的称为ASK——对应振幅键控ASK类型的MODEM.

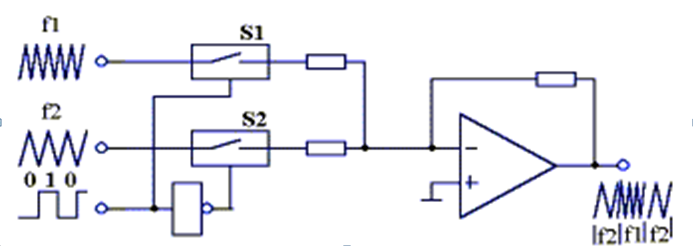

当波特率小于300时,一般采用频移控键(FSK)调制方式,或者称为两态调频.它的基本原理是把"0"和"1"的两种数字信号分别调制成不同频率的两个音频信号.其原理图如图2所示.

图2

两个不同频率的模拟信号f1和f2 ,分别经过电子开关S1、S2送到运算放大器A的输入端相加点.利用被传输的数字信号(即数据)去控制开关.当数字信号为"1"时,使电子开关S1接通,送出一串频率较高的模拟信号f1;当数字信号为"0"时,使电子开关S2接通,送出一串频率较低的模拟信号f2.于是这两个不同频率的信号经运算放大器相加后,在运算放大器的输出端,就得到了调制后的两种频率的音频信号.

本文转自:http://cs.nju.edu.cn/yangxc/dcc2003.files/jszc-sub/comif-05.htm

转载于:https://www.cnblogs.com/jason-lu/articles/3171907.html
