ACL，NAT和DHCP的使用和配置<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

实验目的：熟练掌握ACL的原理以及在CISCO IOS上对它们进行配置的方法

实验内容：ACL的配置
实验条件：2600系列路由器一台，2900交换机一台，PC两台

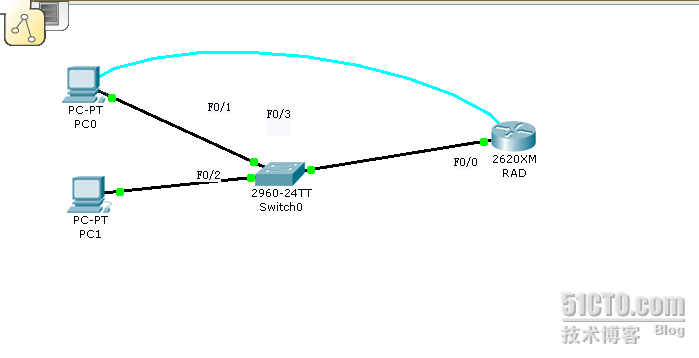

鏍囧噯acl-鎷撴墤

一．ACL的配置
（一）标准ACL
Step 1 在路由器上配置主机名和密码


Step 2 配置以太网段上的PC

a. PC 1

IP address 192.168.14.2

Subnet mask 255.255.255.0

Default gateway 192.168.14.1

b. PC 2

IP address 192.168.14.3

Subnet mask 255.255.255.0

Default gateway 192.168.14.1


Step 3 保存配置

GAD#copy running-config startup-config


Step 4 通过ping命令测试两台PC到缺省网关的连接性——成功


Step 5 阻止PC访问路由器的以太口---全局配置模式下
GAD(config)#access-list 1 deny 192.168.14.0 0.0.0.255

GAD(config)#access-list 1 permit any


Step 6 从路由器ping两台PC


Step 7 把ACL应用到接口上

GAD(config-if)#ip access-group 1 in


Step 8 从两台PC ping路由器


Step 9 创建新的ACL

access-list 2 permit 192.168.14.1 0.0.0.254


Step 10 把ACL应用的接口上


ip access-group 2 in——接口配置模式下完成



Step 11 从两台PC ping路由器



GAD#show running-config——

Building configuration...
Current configuration : 405 bytes
!
version 12.2
no service password-encryption
!
hostname RAD
!
!
!
!
!
ip ssh version 1
!
!
interface FastEthernet0/0
 ip address 192.168.14.1 255.255.255.0
 ip access-group 2 in
 duplex auto
 speed auto
!
ip classless
!
!
access-list 1 deny 192.168.14.0 0.0.0.255
access-list 1 permit any
access-list 2 permit 192.168.14.0 0.0.0.254
access-list 2 permit any
!
!
!
line con 0
line vty 0 4
 login
!
!
end
