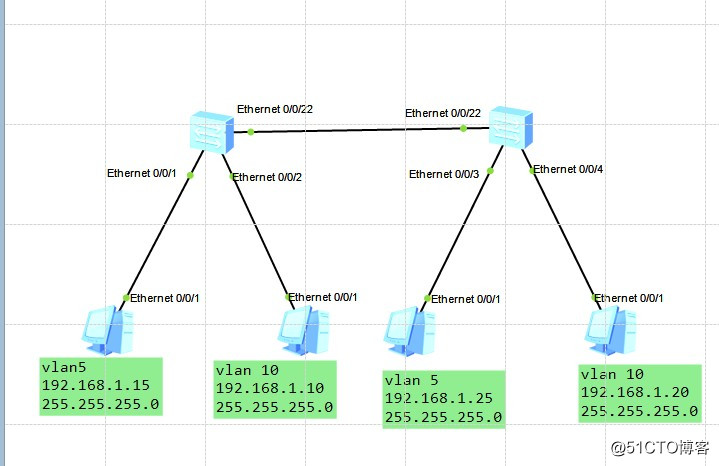

先配好IP地址如下图
vlan配置

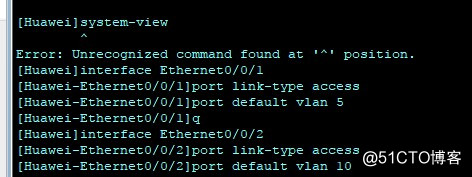

配置第1台交换机
进路由器创建vlan
命令
system-view 进入系统视图
Huawei]vlan 10 创建的vlan10
Huawei]vlan 5 创建的 vlan 5
每个都是没人的vlan 1
[Huawei]interface Ethernet. 进入接口的命令后面要输入进入接口号
把接口0/0/1的vlan 1该为vlan 5 命令
[Huawei-Ethernet0/0/1]port link-type access
[Huawei-Ethernet0/0/1]port default vlan 5
[Huawei]display vlan 查看vlan信息
进入Huawei]interface Ethernet0/0/2 进入接口命令
Huawei-Ethernet0/0/2]port link-type access
[Huawei-Ethernet0/0/2]port default vlan 10

vlan配置

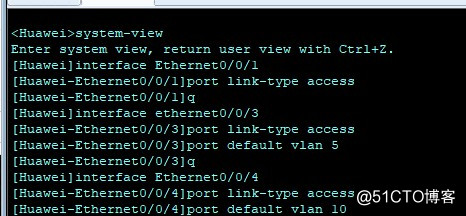

配置第2台交换机
Huawei]vlan 10 创建的vlan10
Huawei]vlan 5 创建的 vlan 5
每个都是没人的vlan 1
[Huawei]interface Ethernet. 进入接口的命令后面要输入进入接口号
把接口0/0/1的vlan 1该为vlan 5 命令
[Huawei-Ethernet0/0/3]port link-type access
[Huawei-Ethernet0/0/3]port default vlan 5

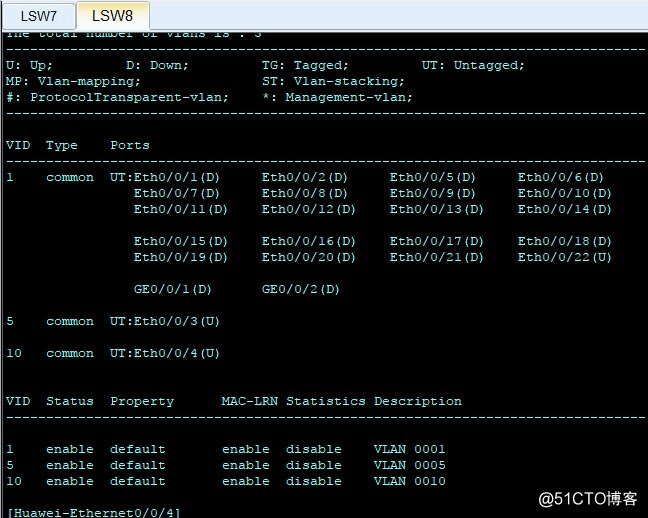

[Huawei]display vlan 查看vlan信息
进入Huawei]interface Ethernet0/0/4 进入接口命令
Huawei-Ethernet0/0/4]port link-type access
[Huawei-Ethernet0/0/4]port default vlan 10
vlan配置
