Revit手工创建族

手工创建族

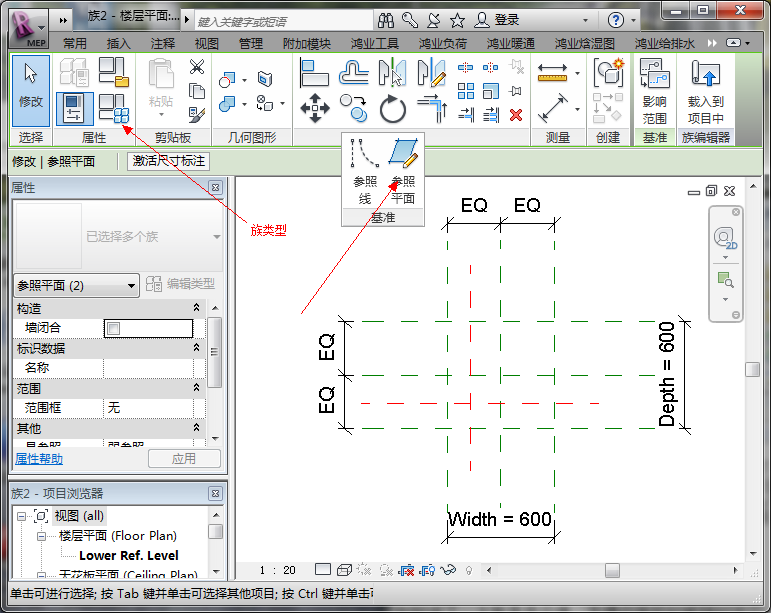

1.画两个参考平面。

图3001

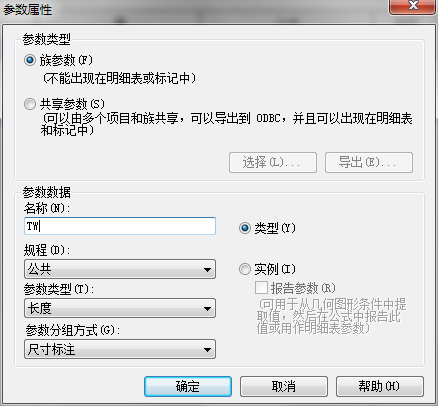

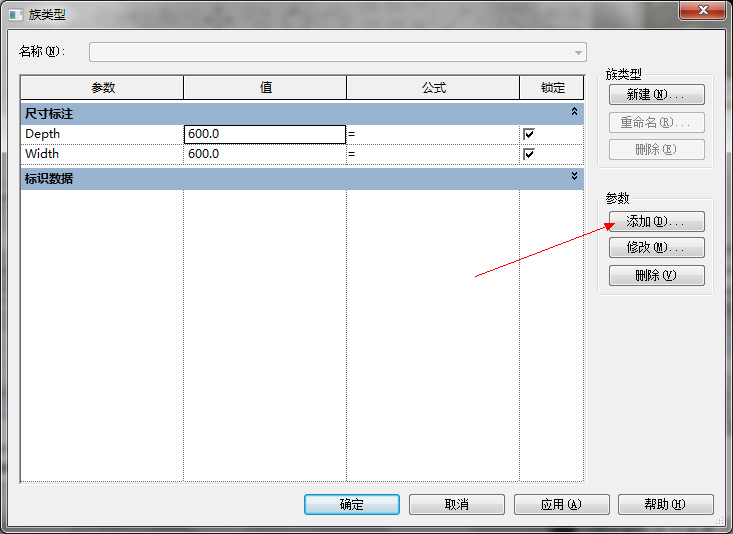

2.点击族类型，添加参数。

图3002，3003

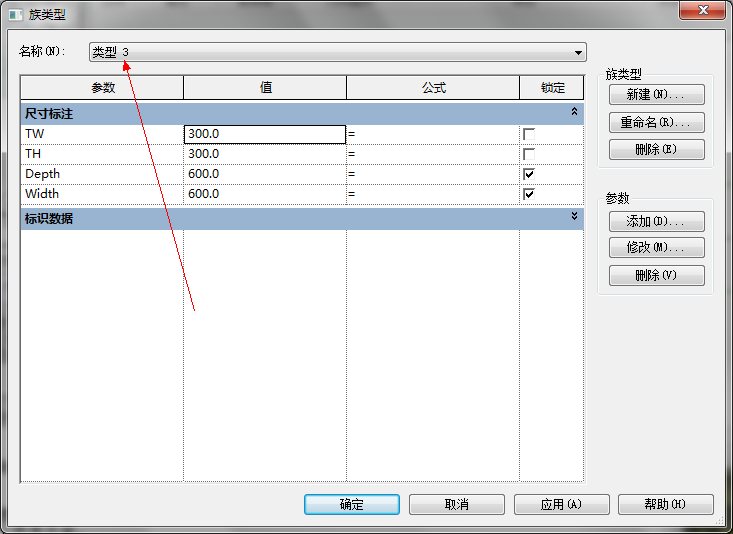

3.添加类型，为类型赋值。

3004

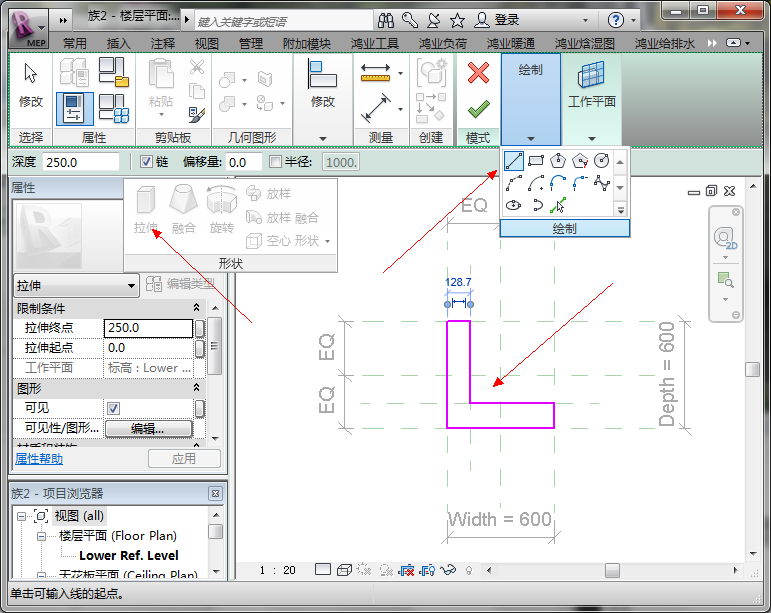

4.创建拉伸截面，完成后，可以三维查看。

3005

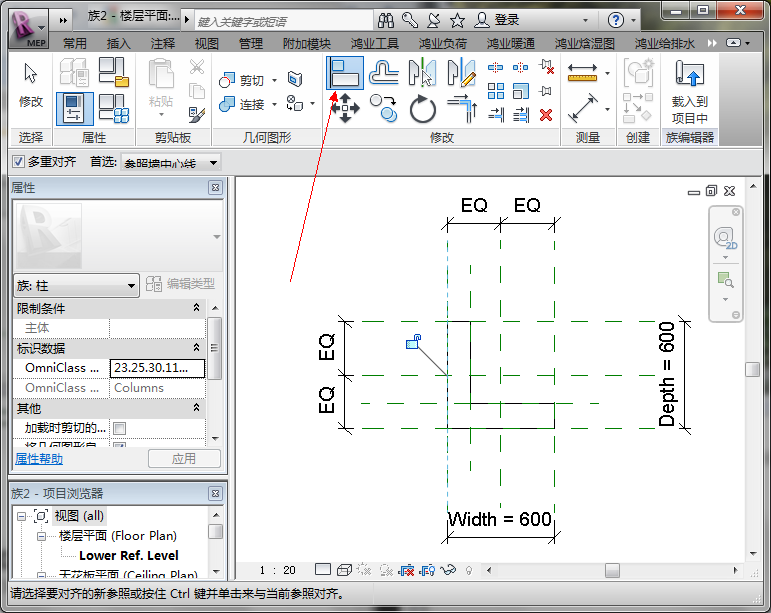

5.创建对齐，把拉伸曲线与参考平面对齐锁定，以便使用参数驱动。

3006

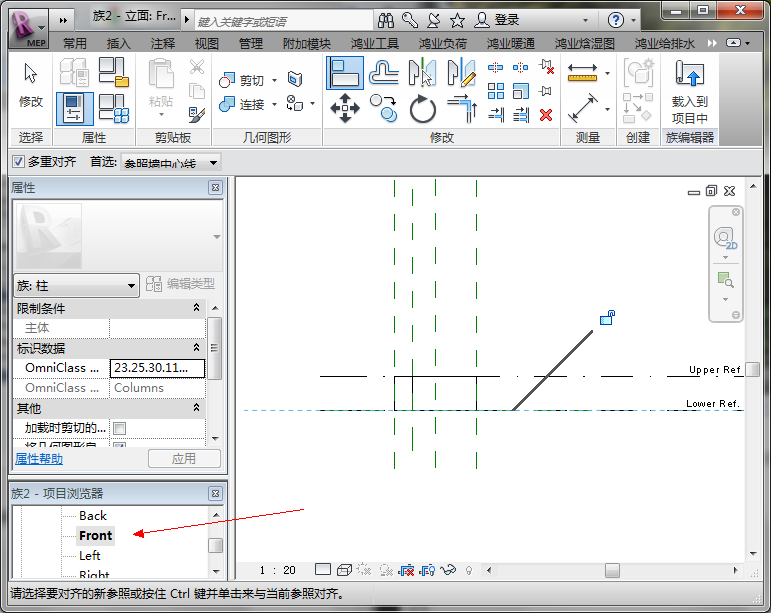

6.切换到前视图Front把上下底面也对齐锁定。

3007

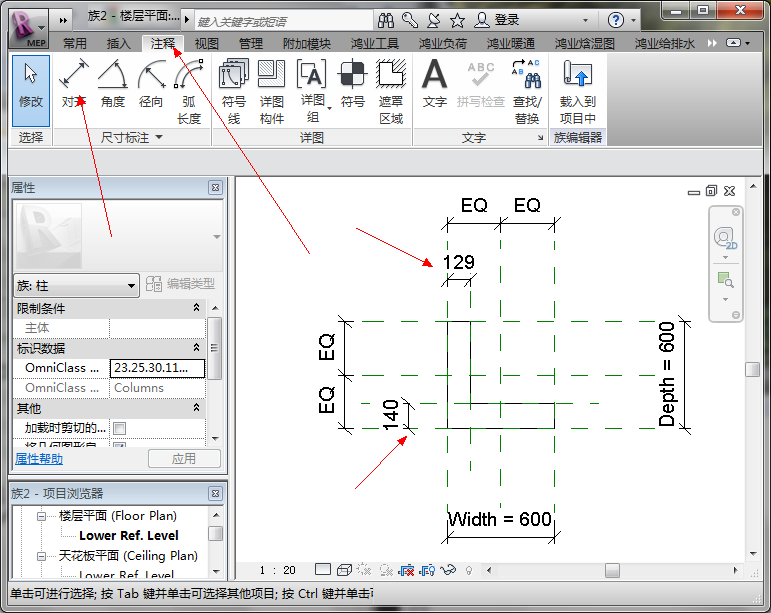

7.创建标注，是在两个参照平面之间创建。

3008

8.参数绑定

3009
创建族最佳步骤：

from: http://revit.5d6d.com/thread-1372-1-1.html

您想要使用最佳实践来创建模板。

下列建议并不十分全面，但是其中很多建议可以帮助您提高效率和性能：

创建一个新的空白草图视图，用于打开和关闭项目。在保存并关闭您的项目前，请打开此视图并关闭其它打开的视图。这可以避免在启动时加载不使用的视图，释放RAM内存，提高速度。

不要向模板中加载过多的族。仅加载项目常用的族（例如，您最常用的窗与门），以此减小项目。

对于所有在您的项目中使用的族，设置其所有参数，如果您的公司使用注释记号，请为所有族定义注释记号。

不要包含过多墙类型。仅包括5-6种您的公司常用的类型即可。包括一些普通墙体，用于帮助概念设计。

为包括的所有墙体类型设置参数（例如，类型标记、防火等级等）。

设置一些您可以反复使用的图纸（例如一组标题图纸）。.通常，这类图纸在每个项目中都是一样的，所以这样做可以为图片、明细表等留下一些空间。同样的方法可以用于详图。

创建视图模板，在创建新的视图时，为您的项目设置标准。

加载新的标准标题栏。包括一或两个标题栏，用于效果图，加载标准施工文档标题栏。包括面向附录的标准标题栏。

设置您的标准明细表。使用所有您使用的标准创建房间、门、窗与五金器具明细表。获得您可以在项目中随时使用的明细表。

创建一些面向标准细节的草图视图，如您会经常在项目中使用的门或窗的细节图。

如果您经常进行翻新项目，设置阶段并进行图形替换。不要让用户随后做这些工作。

使用文件菜单中的传递项目标准命令，在模板间比较和导入图元。

在开始新项目前，升级您的模板为最新的Revit格式。
