如何将地形转换为3D打印模型，实现立体输出？

地形3D打印可以创建出非常逼真的仿真实体模型。这里介绍全部基于数字模型的3D地形打印流程，比传统的沙盘的制作精度大幅度提高，而且提供了完整的工具链，可以制作大规模、高精度的地形实体模型。

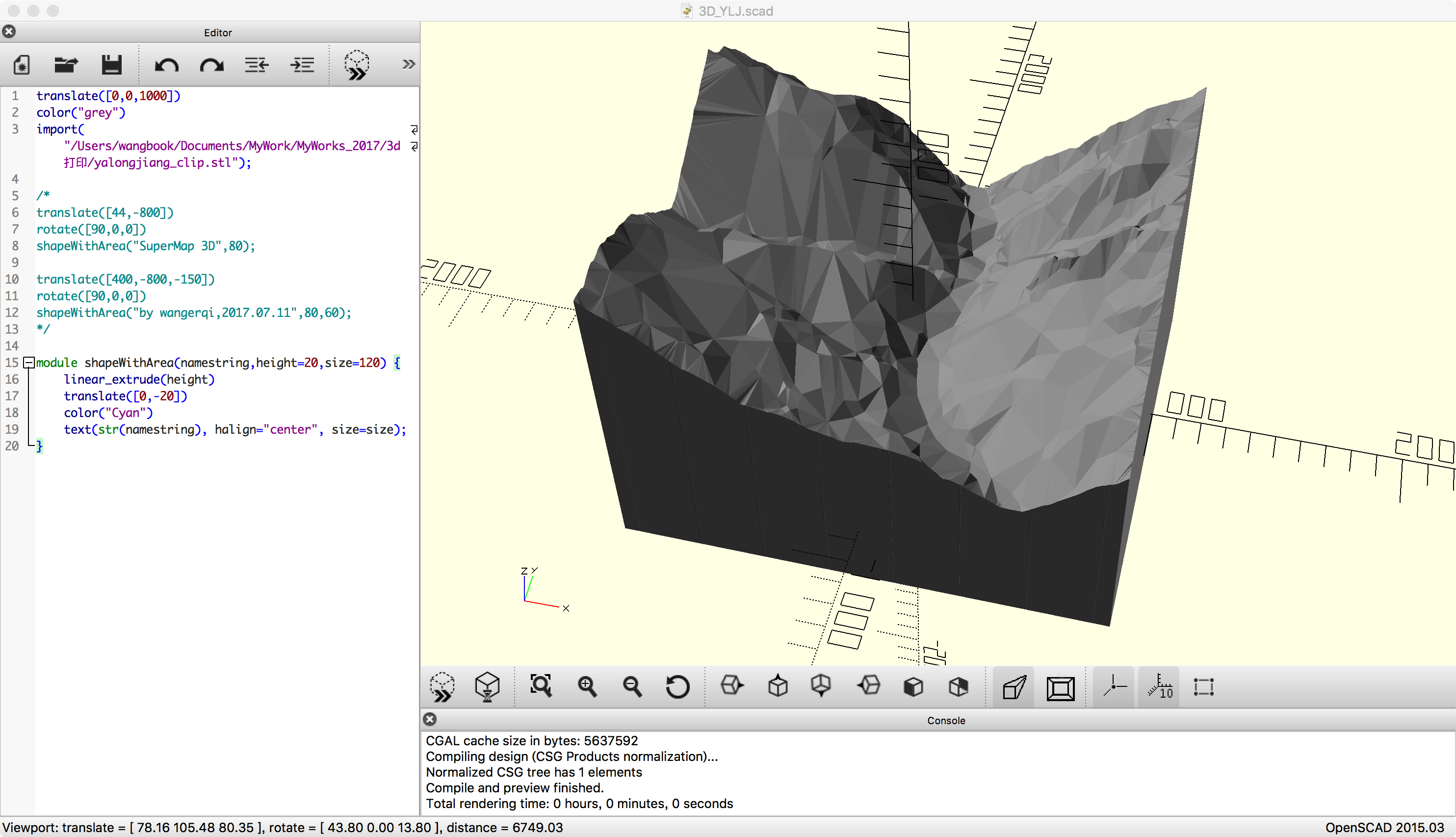

上图所示，在OpenSCAD中合成模型，然后可以再次输出为STL格式。

地形3D打印攻略

我们这里介绍的地形模型都来自于卫星或者无人机、飞机的实际测量，因此可以拥有超高的精度和真实度。

地形比普通三维模型更为精细、复杂，而且常用于GIS软件中，格式与CAD不一样。因此，首先需要数据格式进行转换，然后将模型转为3D打印可用的实体模型，再输出为STL格式，使用切片软件产生3D打印机的gcode代码，到3D打印机输出，然后进行拼接、整饰、上色等后处理过程。如果没有3D打印机，也可以将模型发给打印店输出（某宝上很多的）。

其中，将地形模型转为3D实体模型最为关键，因为大部分GIS使用的三维模型都是表面模型（说白了就是一张皮，没有厚度等特征，空间结构不封闭），不能用于3D打印输出。SuperMap 9D的三维模型支持实体模型，输出的地形模型可以用于3D打印，可以直接产生STL格式数据。

地形3D打印步骤

1. 下载SRTM，可以从USGS等网站下载数据，是TIF格式存储的。
2. 导入DEM。
* 创建UDB。
* 导入TIF文件，选择格式为“栅格”。
3. 切割出需要的区域。如果需要打印大的模型，可以分割为几个小的块，打印完后再拼接起来。
4. 创建出3D实体模型。
5. 导出为STL格式。
6. 在OpenSCAD中打开，合成模型（添加文字标识、底座、镂空等）。输出STL。
7. 在Cura中打开STL模型，设置参数，3D切片生成GCODE文件。
8. 将GCODE文件拷贝到SD卡中，插入3D打印机进行打印。
9. 进行必要的后处理。

如果USGS的网站不能访问，国内中科院网络中心等也提供了数据镜像，可以下载。这里 https://my.oschina.net/u/2306127/blog/547879 提供了大量的连接（可能有的已经无法访问，只能自己去试试了），http://www.cgiar-csi.org/data/srtm-90m-digital-elevation-database-v4-1 可以下载90米分辨率的SRTM数据，而且有多种分辨率。
