实验环境：用3640模拟一台交换机，并将本地PC和虚拟机桥接到交换机上（注：虚拟机只能选择Vmvare，不能选择VPC）
<?xml:namespace prefix = v ns = "urn:schemas-microsoft-com:vml" /><?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

1.       交换机个数选择1个,桥接到PC勾上,然后选择设备类型为3640,通过浏览找到你的3640IOS,然后计算idle(何如计算,其它参数设置见DynamipsGUI入门)

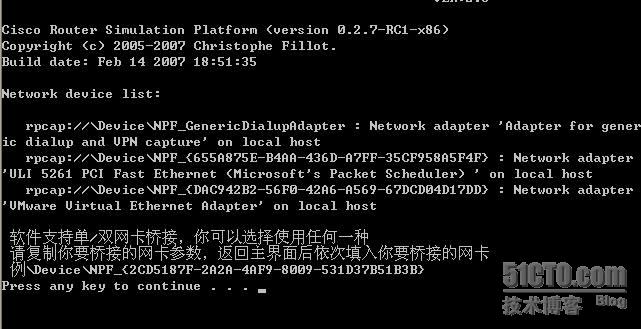

2.       选择PC桥接下拉菜单选择一个网卡NIC-0,然后点“计算桥接参数”

选择

\Device\NPF_{<?xml:namespace prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags" />655A875E-B4AA-436D-A7FF-35CF958A5F4F},根据说明知道这是本地网卡,然后复制到NIC-0后面去,它将桥接到本地PC，“确定桥接参数”后再选择“NIC-1”,用同样的方法选择桥接参数,这里我们选择：

\Device\NPF_{DAC942B2-56F0-42A6-A569-67DCD04D17DD}，它将桥接到Vmware上

3．选择输出目录，进入下一步选择模块，在这里我们不会用到路由器所以不配置Router1，选择Switch1，然后选择一个NM-16ESW模块，“确定配置”后进入下一步

4．将Switch1的F0/0口连接到XPC的P0/0 ，即NIC-0，是本地PC；将Switch1的F0/1口连接到XPC和P0/1口，即虚拟机上

5．生成BAT文件，打开交换机，配置好PC和虚拟机的IP即可通信。
