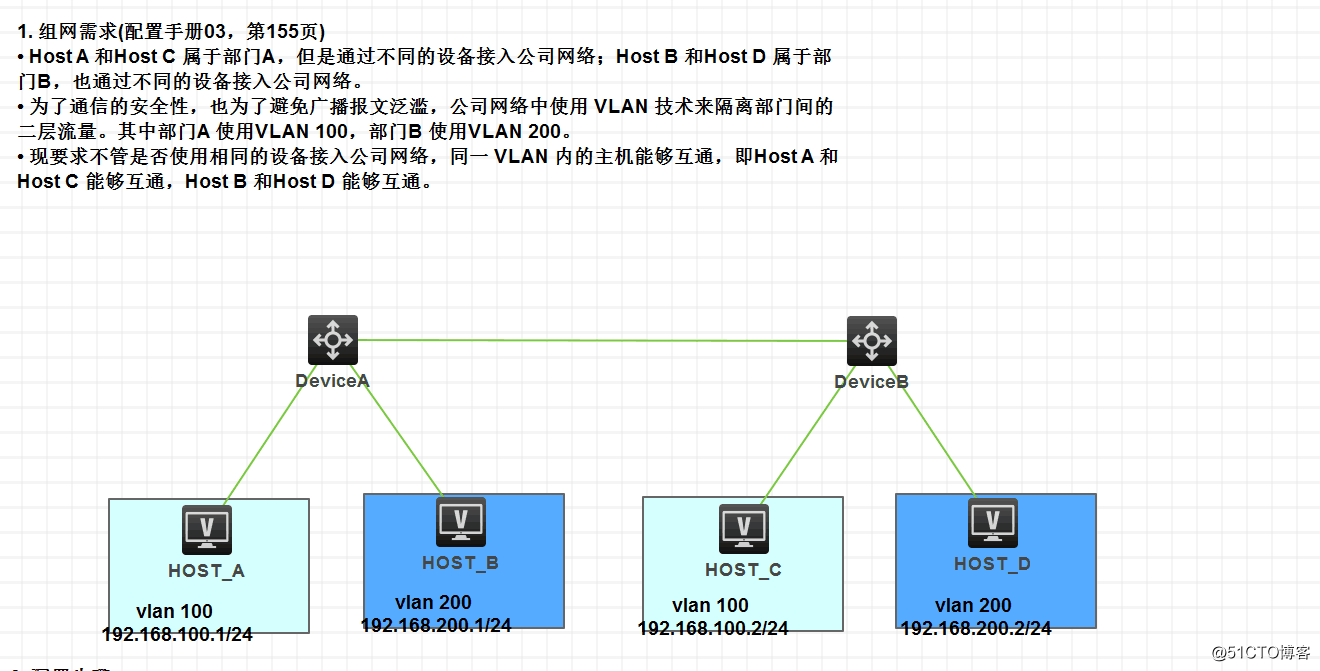

1.华三模拟器vlan配置实例

配置步骤
（1）配置Device A
<DeviceA> system-view
[DeviceA] vlan 100
[DeviceA-vlan100] port gigabitethernet 1/0/1
[DeviceA-vlan100] quit
[DeviceA] vlan 200
[DeviceA-vlan100] port gigabitethernet 1/0/2
[DeviceA-vlan100] quit
[DeviceA] interface gigabitethernet 1/0/3
[DeviceA-GigabitEthernet1/0/3] port link-type trunk
[DeviceA-GigabitEthernet1/0/3] port trunk permit vlan 100 200
配置deviceB与deviceA相同

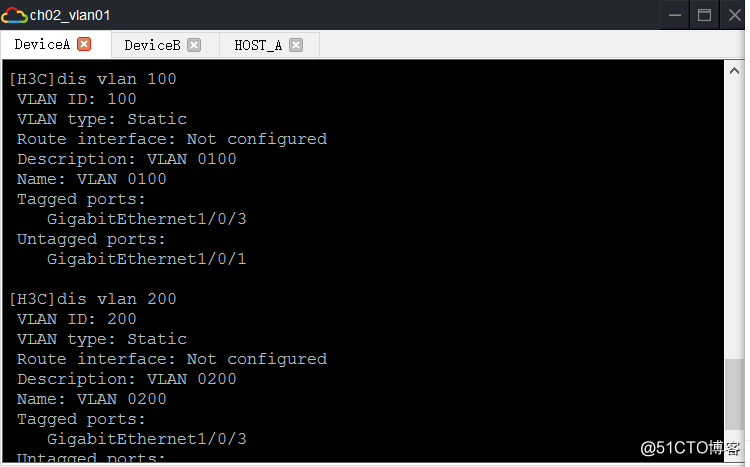

（2）输入display vlan 100 和display vlan200 查看配置
华三模拟器vlan配置实例

2
华三模拟器vlan配置实例

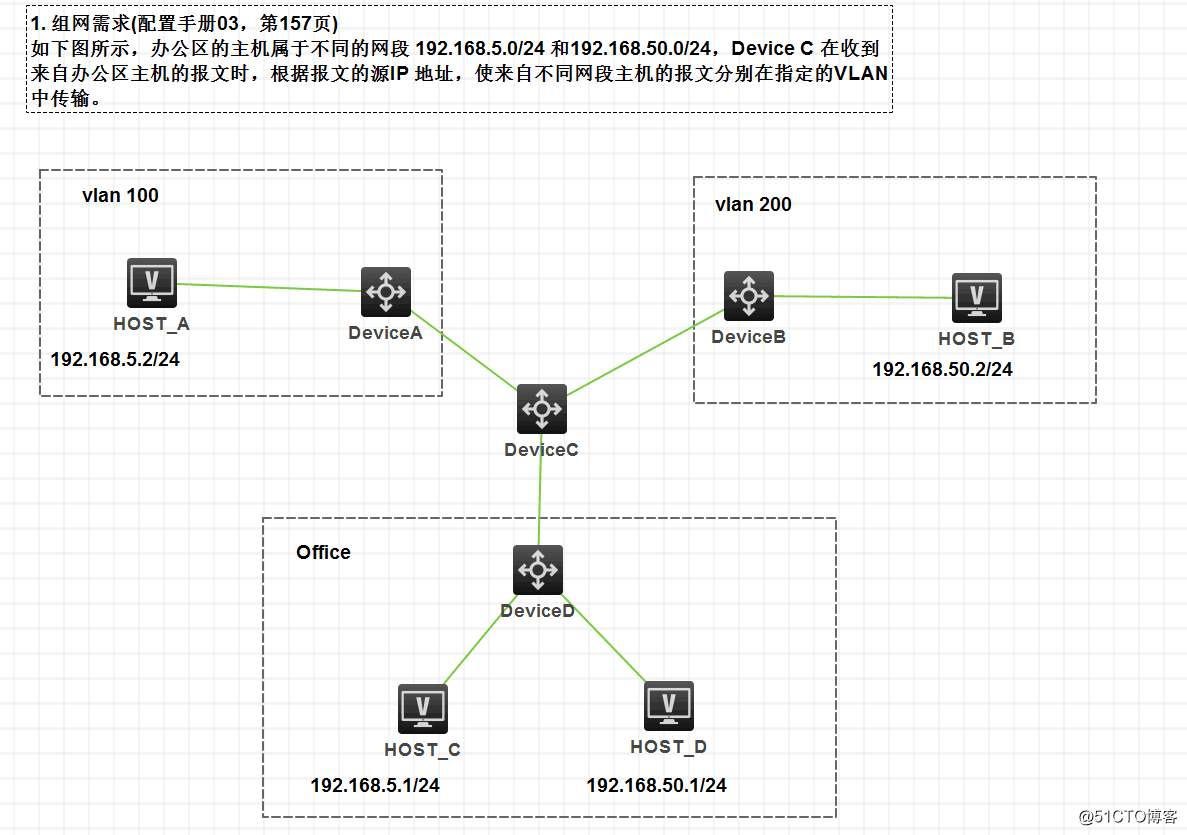

配置思路
<DeviceC> system-view
[DeviceC] vlan 100
[DeviceC-vlan100] ip-subnet-vlan ip 192.
