1 OC门的工作原理

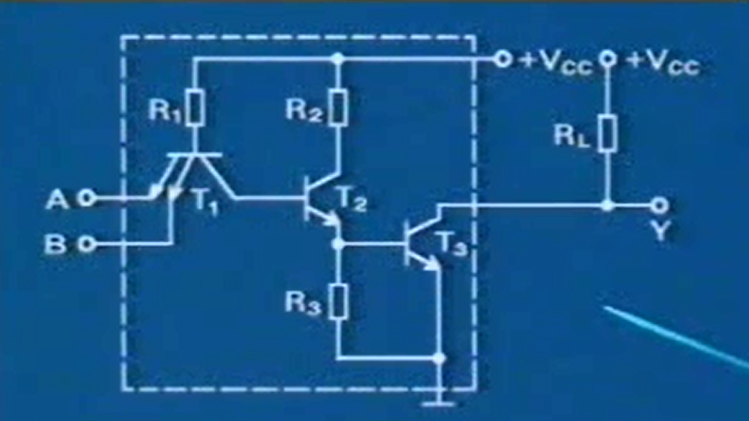

虚线框内就是OC门的电路图

可以看出T3管集电级没有接任何东西所以叫集点级开路,也就是OC门

正常工作时必须外接电阻R,电源可以是和电源一样,也可以不一样

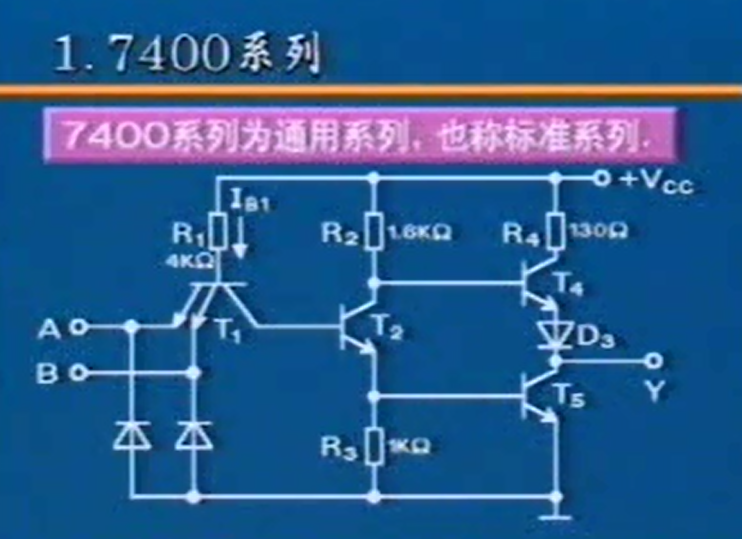

工作原理和TTL电路分析一样AB只要有一个为低电平,T2和T3都不会导通

只有A和B都为高电平T2和T3才会同时导通

OC门逻辑表达式

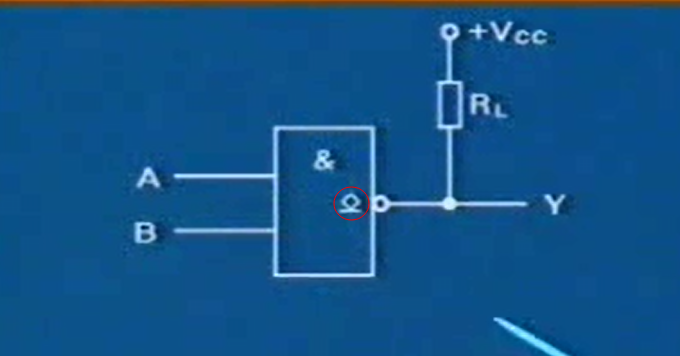

Y = AB的反  这个电路必须外接电阻Rl

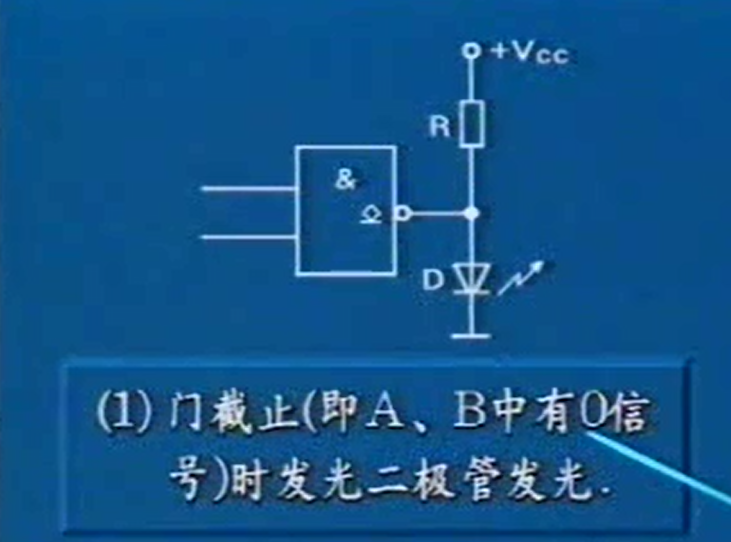

2 OC门的使用

两个OC门是可以接在一起的

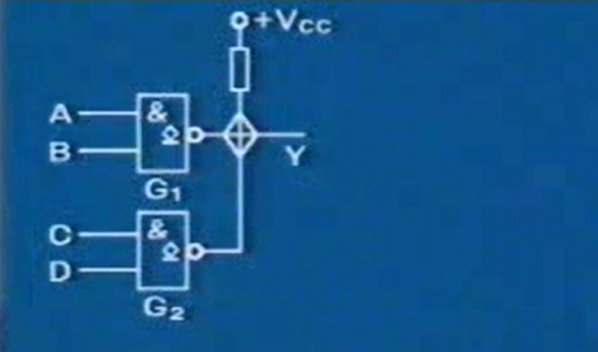

接在一起OC门的简化电路

有上图可以看出吧两个OC门接在一起他们实现啦一种与的逻辑关系

线与逻辑关系

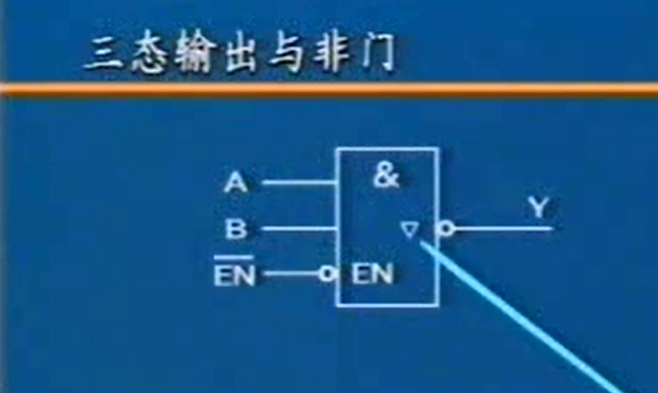

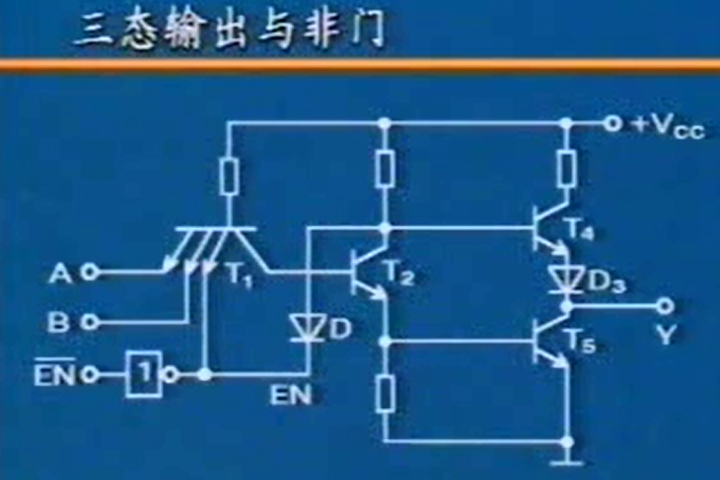

三态输出门电路
