八芯网线水晶头做法(线序)

最新推荐文章于 2024-01-27 13:49:30 发布
转载 最新推荐文章于 2024-01-27 13:49:30 发布 · 4.3k 阅读 · 2

本文介绍了一般情况下使用568B线序制作网线接头的方法，包括水晶头的摆放方式、线序排列及调整技巧等核心步骤。

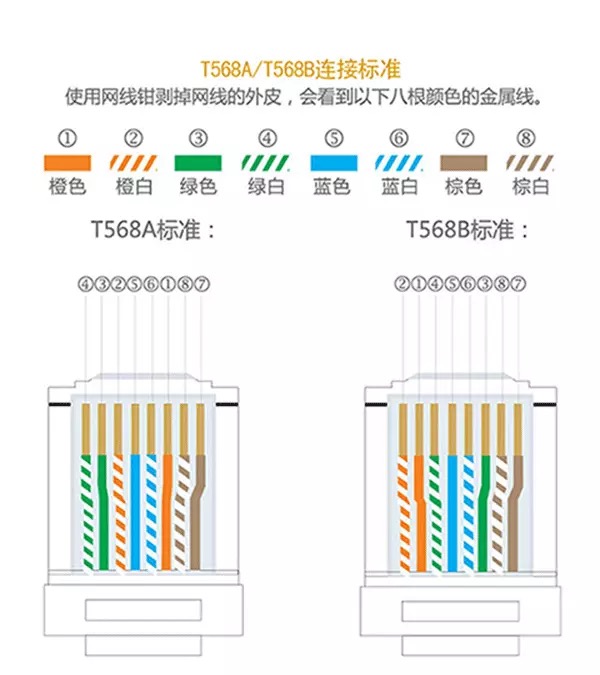

一般按568B线序制作网线接头, 口诀: 鼻下铜上, 花左纯右, 黄绿蓝棕, 调蓝塞绿

具体做法:
1. 拿一个水晶头, 卡子朝下, 铜片朝上,
2. 在线切齐了之后, 每种颜色调成花色在左, 纯色在右, 颜色按黄绿蓝棕排好
3. 把蓝色这组花色和纯色调换一下, 然后塞进绿色的花色和纯色之间
4. 塞进水晶头
