一、实验环境

    GNS3模拟软件、VMware workstation软件

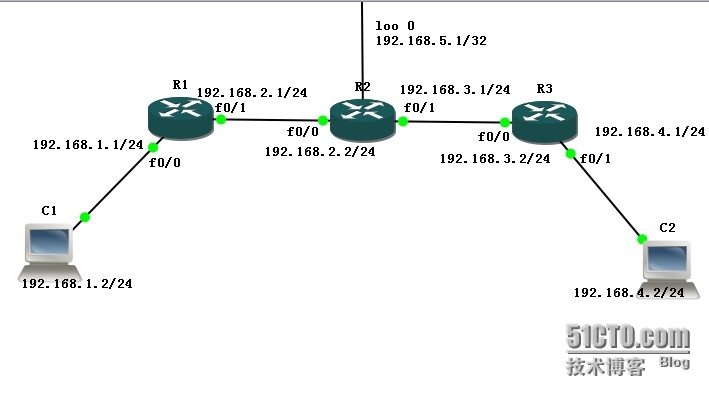

二、实验拓扑及IP地址规划如图


三、实验需求

   PC1能ping通192.168.5.1，但不能ping通192.168.4.2

四、实验步骤

   1.路由器上的基本配置

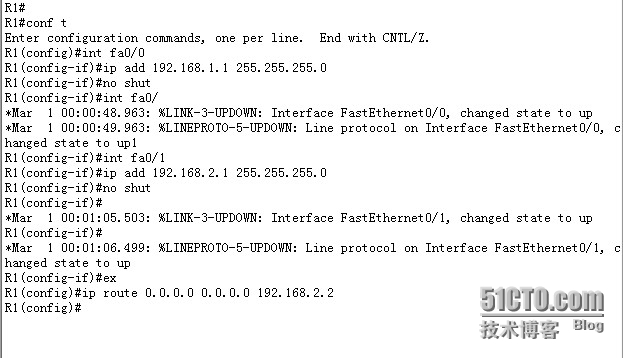

    R1上的IP地址以及路由表的配置

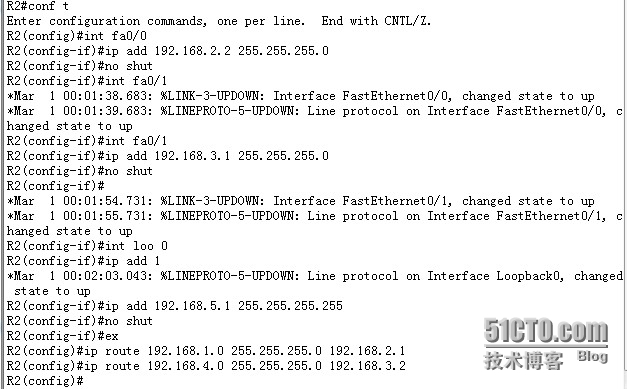

    R2上的IP地址以及路由表的配置

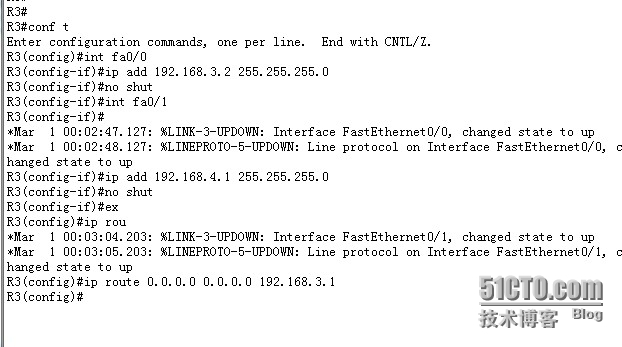

    R3上的IP地址以及路由表的配置

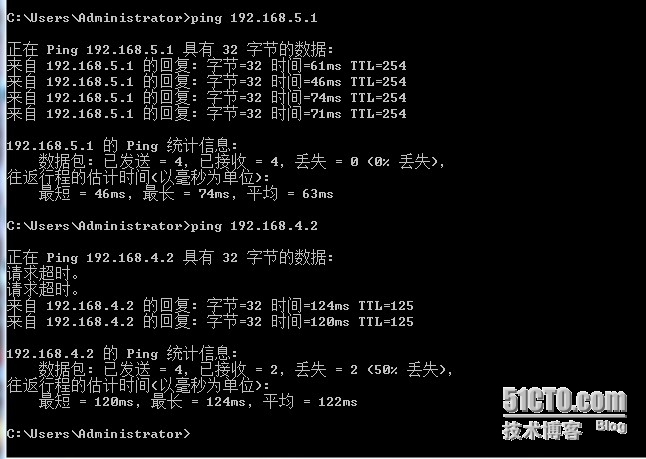

    2.使用ping命令验证网络是否互通


    3.配置访问控制列表（ACL）实现网络需求

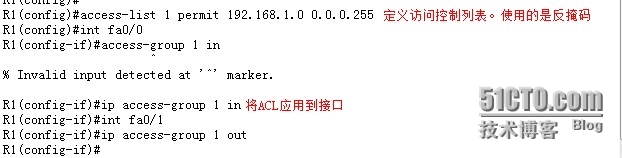

      在R1上配置的ACL

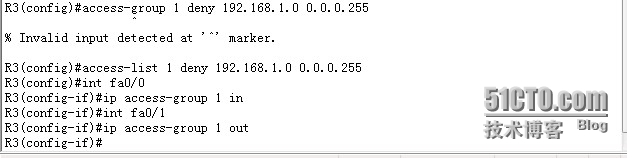

      在R3上配置的ACL

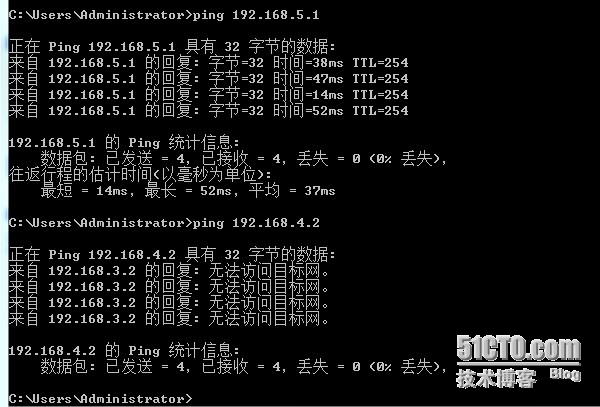

      4.使用ping命令验证ACL是否生效
